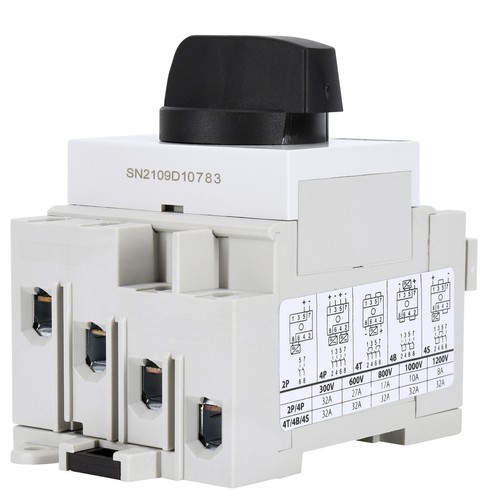

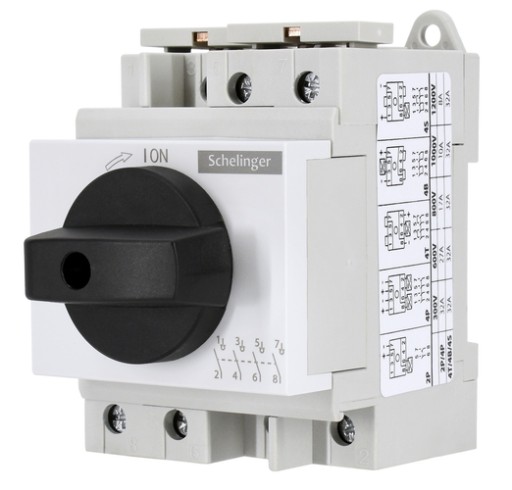

ГЛАВНЫЙ РАЗЪЕДИНИТЕЛЬ PV 4P 32A 1200В постоянного тока

ROZŁĄCZNIK IZOLACYJNY OBROTOWY 32A DC 4P 1200V

SCHELINGER 1200V DC

A11-R9-4P-DC1200-32

DANE TECHNICZNE:

Prąd znamionowy -32A DC

Napięcie znamionowe Ui -1200 V DC

Temperatura pracy - -40 ~+ 85st. C

Napięcie udarowe -Uimp = 8kV

Stopień ochrony - IP20

Jako rozłącznik główny -Tak

Znamionowy prąd ciągły -32 A

Odpowiedni do instalacji w tablicach rozdzielczych -Tak

Jako rozłącznik serwisowy -Tak

Liczba biegunów - 4

Rodzaj elementu przełączającego - Pokrętło

Stopień ochrony (IP) części czołowej - IP20

Zgodnosc z normą IEC/EN 60947 - 3

Ithe 40st- C = 16A

Ithe 60st -C = 13A

Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny. Rozłączniki izolacyjne 3-biegunowe służą do rozłączania faz i do odłączania dopływu prądu do konkretnych części instalacji. Produkt mocujemy w rozdzielnicy na szynie TH-35 lub za pomocą wkrętów (brak w zestawie) natynkowo do podłoża. Możliwe jest dostawienie styków pomocniczych (HZC311 i HZC312) z lewej lub prawej strony aparatu.
