КОМПЛЕКТ для котла центрального отопления, контроллер ARAMIS + вентилятор WPA 120

1. STEROWNIK ARAMIS

2. WENTYLATOR Z KLAPKĄ - WPA 120

ZESTAW stosowany jest głównie w kotłach c.o. ZASYPOWYCH (tradycyjnych bez podajnika)

PROSTO OD PRODUCENTA - DYSTRUBUCJA UNITEP

Cechy wentylatora:

• wysoka jakość wyrobu gotowego,

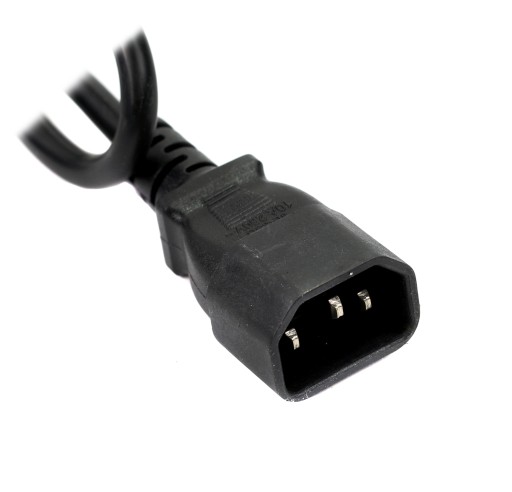

• fabrycznie podpięty przewód zasilający ze standardową wtyczką (komputerową) IEC,
• wbudowana klapka (możliwość regulacji),
• standardowy kołnierz mocujący 136x92 mm

Cechy sterownika:

• pobór mocy tylko 2 W,
• prosto od producenta,
• produkt polski,
• solidna i trwała konstrukcja.

_______________________________

• GRATIS do dmuchawy - uszczelka korkowo-gumowa
• GRATIS do dmuchawy - zestaw śrub montażowych z podkładkami

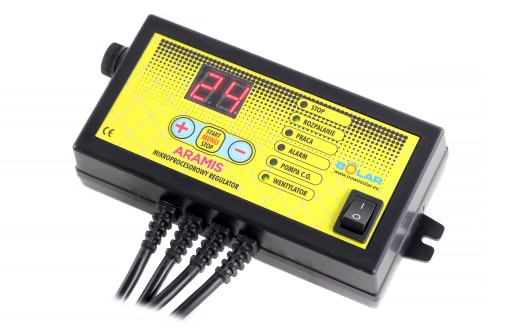

1. Opis sterownika

Sterownik ARAMIS  steruje pompą obiegową instalacji centralnego ogrzewania i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas. Posiada funkcję ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura spadnie ponizej 30 stopni nasepuje wyłaczenie wentylatora - funkcja oszczednościowa.

• funkcja przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas ( sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami – funkcja ekonomiczna)
• funkcja ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez 25 minut następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.
• PRZEDMUCH PRZERWA - wartość podana w minutach. Oznacza czas przerwy pomiędzy jednym przedmuchem a drugim. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• PRZEDMUCH PRACA - wartość podana w sekundach. Oznacza czas pracy wentylatora od jego załączenia do wyłączenia. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• OBROTY DMUCHAWY -  od 30 do 99 %. Sterownik zaprojektowany jest do współpracy z dmuchawą każdego typu.
• ALARM TEMPERATURY - jeśli temperatura pieca przekroczy wartość parametru, to sterownik przejdzie w tryb alarmowania.
• HISTEREZA - ten parametr oznacza różnice temperatur, dla których ma nastąpić wł. i wył. pompy
• POMPA C.O. - jeśli temp. pieca przekroczy zadaną wartość, zostanie uruchomiona pompa C.O. Wyłączenie nastąpi przy temp. niższej o histerezę.

Specyfikacja:

• Zasilenie / zakres napięcia znamionowego: 230V 50Hz
• Rodzaj zasilania: Prąd zmienny ~
• Obciążenie wyjścia dmuchawy: 1A
• Obciążenie wyjścia pompy: 1A
• Pobór mocy regulatora: 2W
• Zakres pomiaru temperatury: 0-99°C
• Zakres nastawu temperatury: 35-80°C
• Histereza: 1-9°C
• Temperatura załączania pompy: 10-99°C
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony pobudowy: IP20

Przewody podłączone do sterownika:

• Zasilanie
• Czujnik temperatury
• podłączenie Pompy (luźno zakończone przewody)
• Wentylator (tradycyjna wtyczka)

2. Opis dmuchawy

Wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów c.o. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.

Wentylatory te mają głównie zastosowanie, z racji większych kołnierzy mocujących, do napowietrzania palenisk w kotłach zasypowych (tradycyjnych).

Klapka w standardzie!

Wentylator został wyposażony w przepustnicę powietrza (klapkę) zapobiegającą przeciąganiu powietrza przez wirnik w momencie gdy wentylator nie pracuje. Pomaga to utrzymać bardziej stabilną temperaturę na kotle. Klapka regulowana jest za pomocą dźwigni z dwiema nakrętkami. Opis regulacji znajduje się w instrukcji obsługi.

Specyfikacja:

• Typ wentylatora: WPA 120
• Typ silnika: CS2E/120-XX01-FT
• Spręż. maksymalny: 360 Pa
• Wydatek maksymalny: 285m3/h
• Prędkość obrotowa: 2300 rpm
• Moc pobierana: 75 W
• Napięcie znamionowe: 230 V ~ 50 Hz
• Kondensator: 2 μF
• Masa: 2.10 kg

Wymiary podawane przez producenta:

• Długość: 216 mm
• Wysokość: 179 mm
• Kołnierz mocujący: 136x92 mm
• Otwory przy kołnierzu mocującym: 122x73 mm
