Экран двигателя для ESP8266 NodeMCU V2 L293D

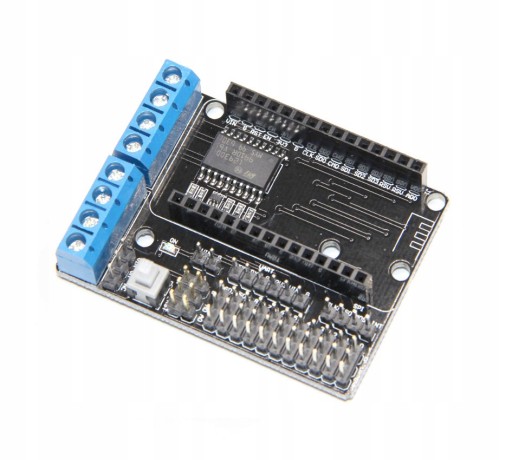

Motor Shield dla ESP8266 Node MCU V2

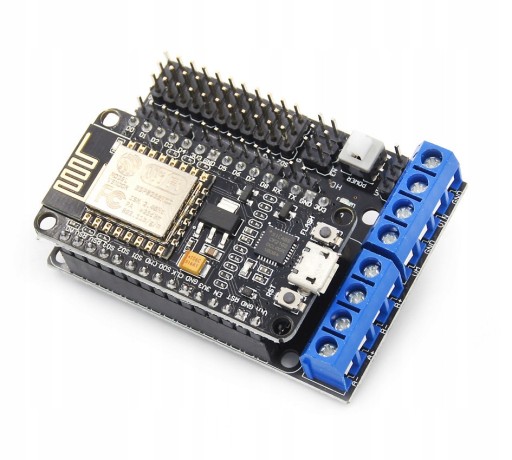

Widoczny ESP8266 nie jest elementem zestawu.

Sterownik L293D pozwalający na zdalną kontrolę zarówno kierunków jak i prędkości obrotów podłączonych silniczków.

Moduł ten pozwala w prosty sposób zamontować nasz Node MCU z przygotowanym oprogramowaniem np. do zdalnego sterowania zbudowanym pojazdem.

Pamiętaj. Nakładka pasuje do NodeMCU V2 (tylko takie sprzedajemy na osobnej aukcji) - pamiętaj tańszy model V3 jest szerszy od V2

Podstawowe parametry

Możliwość osobnego zasilania zarówno silniczków jak i Node MCU:

• Napięcie wejściowe silników: 4,5-36V
• Zasilanie NODE MCU - 4,5-9V

Przy pomocy zworki VM oraz VIM można ustawić wspólne zasilanie.

Sterowanie stanem niskim (do 1.5V) i wysokim (od 2.3 do 2.3V)

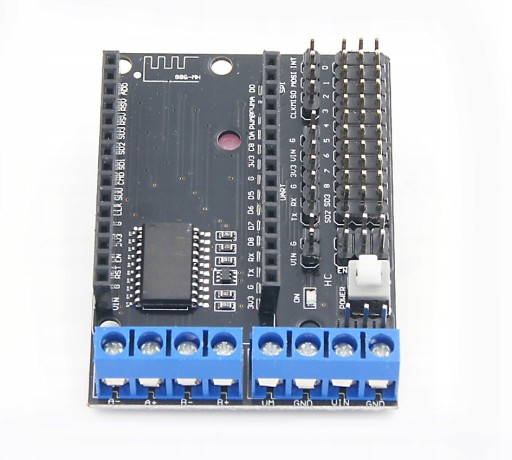

Pinologia sterowania:

• D1 - PWM
• D3 - silnik A
• D2 - PWM
• D4 - silnik B

Widoczny ESP8266 nie jest elementem zestawu.
