Вентилятор с заслонками WPA 07 + заслонка котла печи

Wentylator promieniowy

WPA 07 KP z klapką i przysłoną

firmy MplusM

Przeznaczenie:

Wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Wentylator WPA 07 KP może pracować w temperaturze otoczenia -25 ºC do + 40 ºC

Budowa:

Wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik indukcyjny. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania.

Instalacja:

Dzięki zwartej obudowie wentylator może być montowany bezpośrednio na przewodzie wylotowym lub do urządzenia technologicznego przy pomocy kołnierza przyłączeniowego śrubami M 5 lub M6.

Dane:

• Typ silnika : R2E 120-AR87-37
• Napięcie znamionowe : 230V / 50Hz
• Spręż max. : 280 Pa
• Wydatek max : 160 m3/h
• Prędkość obrotowa : 1650 obr. / min.
• Moc pobierana : 34 W
• Masa : 2 kg
• Pojemność kondensatora : 0,68 μF
• Dopuszczalna temperatura otoczenia : -25 ºC do +40 ºC
• Materiał wirnika : stal cynkowana

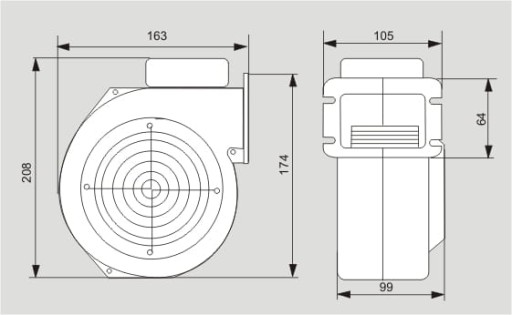

Wymiary:

PRZYKŁADOWY DOBÓR NADMUCHU W ZALEŻNOŚCI OD MOCY KOTŁA I OGRZEWANEJ POWIERZCHNI*
