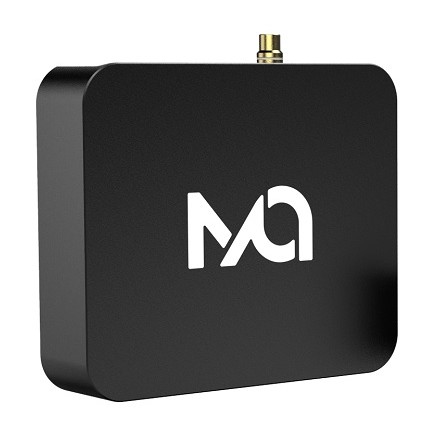

Конвертер Matrix Audio X-SPDIF2 USB в S/PDIF

Matrix X-SPDIF 2 Interfejs konwerter USB IIS I2S DSD512

Na wyższy poziom

Najnowszy Matrix X-SPDIF 2 to wysokiej klasy asynchroniczny cyfrowy interfejs USB 2.0. Umożliwia podłączenie odbiorników cyfrowych za pośrednictwem nowo dodanego portu IIS, co pozwala uniknąć strat spowodowanych konwersją cyfrową. X-SPDIF 2 posiada wbudowany wysokiej jakości zegar femtosekundowy i układ FPGA, co umożliwia odtwarzanie strumieni audio PCM 32bit/768kHz i DSD 1bit/22.4MHz.

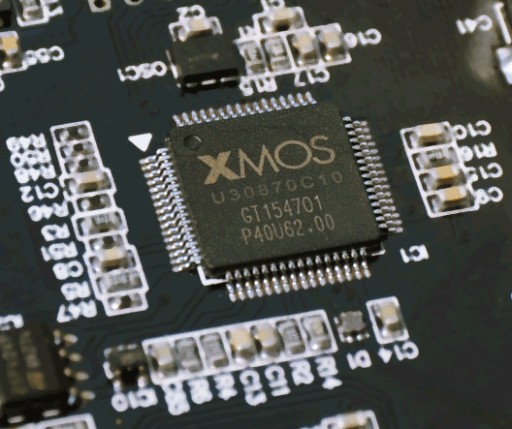

Bardziej wydajny układ XMOS

Nowa generacja XMOS U208 to 8-rdzeniowa jednostka przetwarzania sygnału cyfrowego, posiadająca ogromne możliwości obliczeniowe. Jest to najbardziej zaawansowany interfejs audio USB klasy 2.0 aktualnie dostępny na rynku.

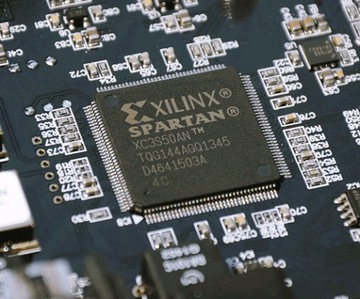

Centrum kontroli FPGA

Bardzo wydajny układ XILINX SPARTAN FPGA wspiera interfejs XMOS w zarządzaniu i ustawieniu zegara. Obsługuje DoP oraz redukcję jitter’a dla portu IIS.

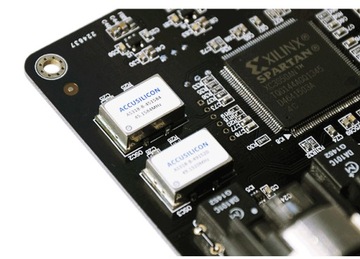

Audiofilskie oscylatory krystaliczne

X-SPDIF 2 wykorzystuje dwa wysokiej jakości zegary femtosekundowe jako referencyjne źródło taktowania.

Pracują one z częstotliwościami próbkowania 44,1 kHz i 48 kHz oraz ich wielokrotnościami. Układ FPGA automatycznie kontroluje ustawieniami częstotliwości i przełączaniem. Zegar posiada też niezależnie zasilany ultra niskoszumowy chip LDO.

Wielopoziomowy LDO

Jednostki zasilające X-SPDIF 2 są zbudowane z  wielopoziomowych i wielosegmentowych stabilizatorów napięcia LDO i kondensatorów stałych, które pozwalają na skuteczne filtrowanie nakładających się szumów.

Cały system jest zasilany przez układ LDO niskich oraz ultra-niskich szumów, co pozwala uniknąć zakłóceń wysokiej częstotliwości spowodowanych przez obwód DC/DC. Urządzenie można także zasilić bezpośrednio z magistrali USB.

Konfigurowalny port IIS X-SPDIF 2 wspiera różne standardy IIS i może współpracować różnymi urządzeniami. Funkcja konwertowania DoP przekształca strumień dźwięku w natywny strumień DSD na wyjściu IIS.

Obsługa zewnętrznego zasilacza

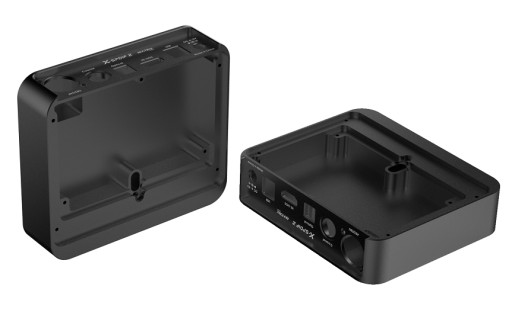

X-SPDIF-2 posiada interfejs zasilania, do którego można podłączyć zewnętrzny zasilacz liniowy. Automatycznie rozłączy wtedy zasilanie przez USB i umożliwi X-SPDIF 2 współpracę z urządzeniami mobilnymi, np telefonami.Aluminiowa obudowa CNC

X-SPDIF 2 został zaprojektowany tak, aby uzyskać jak najlepszą ochronę przed zakłóceniami elektromagnetycznym oraz zminimalizować negatywny wpływ drgań mechanicznych. W tym celu konsekwentnie wykorzystujemy świetnie zaprojektowane aluminiowe, wysokiej jakości obudowy. Wysoce zaawansowany proces produkcji podzespołów i oprogramowania pozwala osiągnąć najwyższej jakości sygnał cyfrowy przy współpracy ze źródłem USB.

Specyfikacja

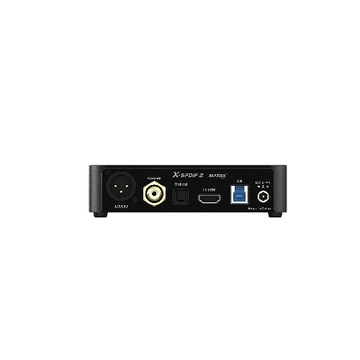

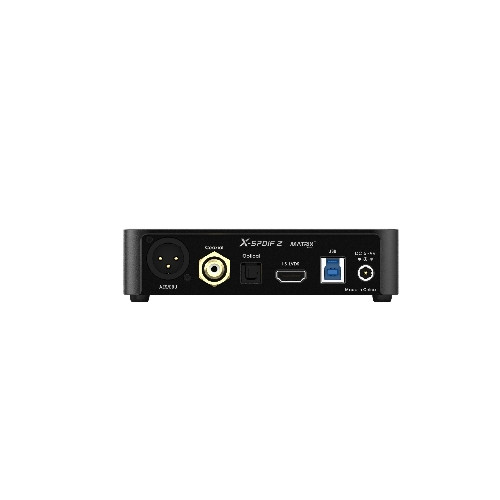

Wyjścia cyfrowe:

• Optyczne: PCM 16-24Bit /44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
• DSD64(DoP)
• Koaksjalne: PCM 16-24Bit /44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
• DSD64(DoP)
• AES PCM 16-24Bit /44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
• DSD64(DoP)
• IIS

PCM 16-32Bit /44.1kHz,, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz, 352.8kHz, 384kHz, 705.6kHz, 768kHz

DSD64/128/256/(DoP) DSD64/128/256/512(Native)

Wymagania systemowe dla USB

• Mac OS X10.6.4 i kolejne bez konieczności instalowania sterowników

• Windows7/8/8.1/10 – konieczność instalacji sterowników

• Większość urządzeń Android – wymagane użycie kabla OTG

• Urządzenia iOS – przy użyciu adaptera Lightning to USB Camera

Zasilanie

USB: 5V/500mA

Zasilanie: DC 6~9V，≥800mA

Wtyk zasilania: średnica zewnętrzna 5.5mm; średnica wewnętrzna 2.1mm (+ dla wewnętrznej, – dla zewnętrznej)

Uwaga! Podłączenie do zasilania napięcia powyżej 9V może powodować uszkodzenia!

Po podłączeniu do zewnętrznego źródla zasilania, zasilanie USB zostanie automatycznie rozłączone.

Przy podłączeniu urządzenia mobilnego, konieczne jest wykorzystanie zewnętrznego zasilacza

Inne

• Wymiary d/s/w: 133mm/142mm/38mm – wliczając wystające elementy

• Masa: 1,1kg

• Akcesoria: kabel USB
