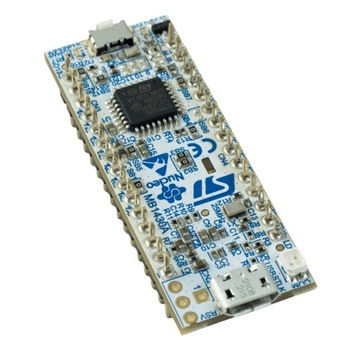

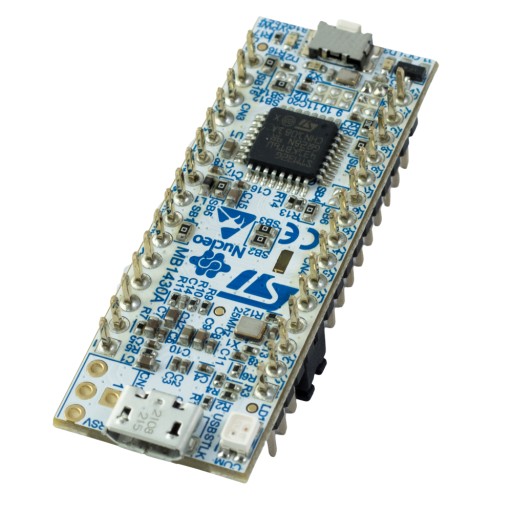

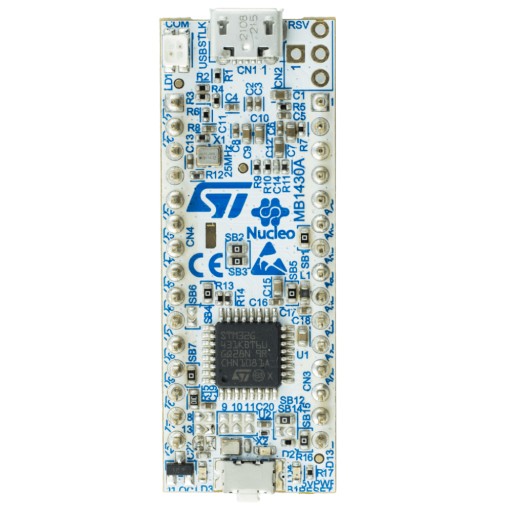

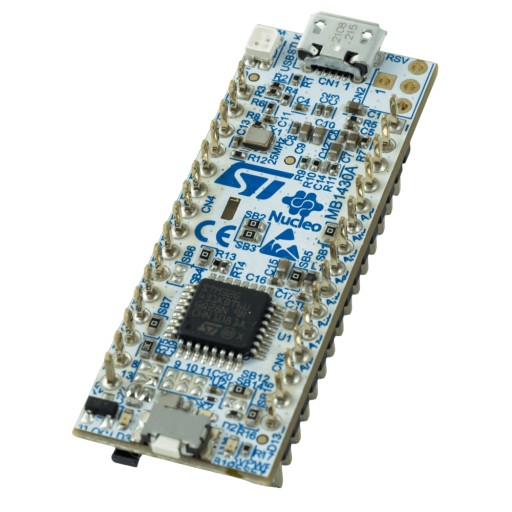

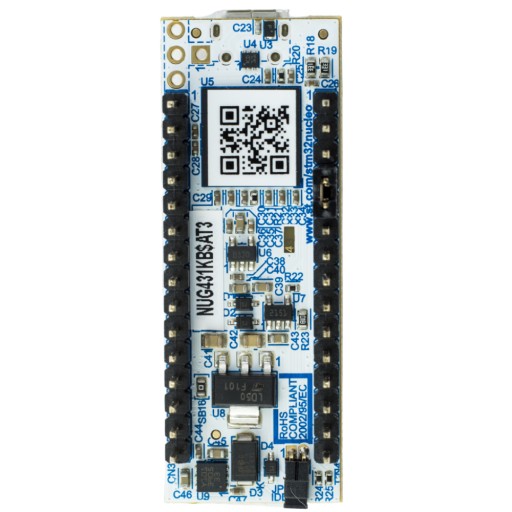

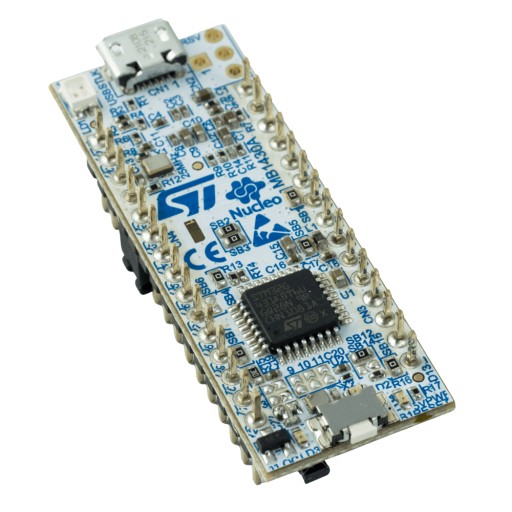

STM32 NUCLEO-G431KB STM32G431KB mbed ARM Cortex-M4

STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32G431KBT6U
• Rdzeń: ARM® Cortex®-M4
• Maksymalne taktowanie: 170 MHz
• Pamięć Flash: 128 kB
• Pamięć SRAM: 32 kB (16 + 6 + 10)
• DMA: 12 kanałów
• GPIO: 26
• Interfejsy 3 x I2C 3 x SPI 2 x I2S 2 x USART 1 x LPUART 1 x CAN (FDCAN) 1 x USB 2.0 FS 1 x SAI
• Interfejsy Analogowe 2 x ADC 12 bit, 11 kanałów 2 x DAC 12 bit, 4 kanały 4 x Komparator analogowy 3 x Wzmacniacz operacyjny Wewnętrzne źródło odniesienie
• Timery 1 x 32 bit (4  kanały) 4 x 16 bit (4 kanały) 2 x 16 bit (2 kanały) 2 x 16 bit (1 kanał) 2 x Basic Timer 1 x Low-Power 1 x RTC 1 x SysTick 2 x Watchdog
• RNG
• CRC
• Wbudowany programator / debugger ST-Link V2
• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• Komunikacja USB
• Zasilanie
• Dioda użytkownika
• Przycisk Reset
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Złącze zgodne z Arduino Nano
• Płytka zgodna z ARM mbed
