ЭЛЕКТРОЗАМОК R3 С ВНУТРЕННЕЙ ПАМЯТЬЮ - левый

Zaczep R3 przeznaczony jest do zdalnego otwierania drzwi i furtek, lewych i prawych (jeśli konstrukcja zamka od drzwi na to pozwala) oraz dwuskrzydłowych.

Zaczep elektromagnetyczny R3 jest przeznaczony do drzwi i furtek z kształtowników metalowych, do współpracy z zamkiem zapadkowo-zasuwkowym lub zapadkowym.

Zaczep elektromagnetyczny współpracować może z instalacją domofonową we wszelkiego typu drzwiach i furtkach wejściowych. Wykonuje się go z materiałów odpornych na korozje, a więc może być instalowany na zewnątrz budynków jednak powinien być chroniony przed zalaniemi i zamalowaniem farbą.

Z pamięcią wewnętrzną - funkcja pamięci wewnętrznej działa na wewnętrznym elemencie sprężynkowym, która nie wymaga precyzyjnego ustawienia zaczepu w stosunku do języka drzwi. Funkcja pamięci umożliwia otwarcie drzwi bez użycia klucza. Podając impuls elektryczny przyciskiem w unifonie zaczep "pamięta" go, to znaczy do czasu otwarcia drzwi odblokowuje zapadkę. Zamykając drzwi "kasujemy" pamięć, wówczas zaczep wraca do stanu pierwotnego.

Funkcję tę możemy wykorzystać gdy: - chcemy opuścić pomieszczenie bez użycia klucza lub klamki, - gdy mamy do pokonania kilka drzwi, możemy odblokować je wszystkie jednym krótkim impulsem, - proces wchodzenia przeciąga się w czasie.

Sposób montażu zaczepu znaleźć można niżej.

UWAGA! Jeśli drzwi nie zostaną otwarte zapadka pozostanie cały czas w stanie odblokowanym – a więc drzwi również.

Praca zaczepu charakteryzuje się cichym brzęczeniem.

1. W przygotowany otwór w ościeżnicy (słupku) wstawić zaczep kostką stykową skierowaną ku dołowi (patrz rysunek) .

2. Podłączyć zaczep i sprawdzić jego działanie.

3. Wyregulować luz drzwi ryglem zewnętrznym.

4. Sprawdzić działanie pamięci poprzez chwilowe podanie napięcia. Po ustaniu impulsu elektrycznego drzwi powinny dać się jednorazowo otworzyć. Po zamknięciu drzwi powinny być ponownie zablokowane.

Zaczep z pamięcią wewnętrzną należy montować kostką stykową ku dołowi

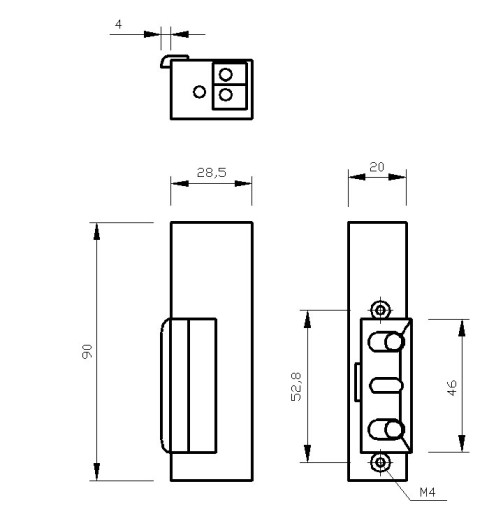

wymiary zewnętrzne obudowy: 20 x 28,5 x 90 mm

masa: 0,20 kg

dopuszczalny nacisk na drzwi podczas zwalniania zapadki: 30N (3 kG)

dopuszczalne obciążenie drzwi działające na zaczep: 3000 N (300 kG)

napięcie znamionowe U: 10 ± 2V *

dopuszczalny czas nieprzerwanej pracy: 30 min.

zapadka: regulowana w zakresie 3 mm umożliwia regulację luzu *

pozwala zastosować transformator dzwonkowy
