УПРАВЛЕНИЕ ОТОПЛЕНИЕМ ПОЛА AURATON P4-2

Przedmiotem aukcji jest

Przewodowy zestaw do sterowania ogrzewaniem podłogowym AURATON -  4 strefy z 2 regulatorami

Skład zestawu:

• Przewodowa listwa sterująca ogrzewaniem podłogowym 4 strefy AURATON VIRGO
• Przewodowy dobowy regulator temperatury AURATON AURIGA - 2 sztuki
• Siłownik termoelektryczny AURATON VELA - 4 sztuki

Przewodowe ogrzewanie podłogowe to rozwiązanie dla osób, które cenią wygodę, nowoczesność, oszczędności i praktyczne wyposażenie przestrzeni. Możesz zamienić tradycyjne grzejniki na system ogrzewania podłogowego, obsługiwany w intuicyjny sposób. Ofertę Auraton wykorzystasz m.in. przy projektowaniu domu lub biura. Proponowana automatyka obejmująca  ogrzewanie podłogowe to wielofunkcyjne urządzenia umożliwiające sterowanie nawet 8 strefami grzewczymi. Siłowniki termoelektryczne kontrolują pracę pętli grzewczych. Istnieje również możliwość doposażenia akcesoriów, które jeszcze bardziej podniosą komfort zarządzania ogrzewaniem.

1. Przewodowy regulator temperatury Auriga

Regulator temperatury pracujący w cyklu 24h, to urządzenie umożliwiające ustawienie temperatury z dokładnością do 0,2°C. Regulator AURATON Auriga jest ekonomiczny dzięki funkcji tymczasowego obniżenia temperatury o 3°C na 6 godzin, a dodatkowo ma możliwość cyklicznego zmniejszania temperatury o tej samej porze każdego dnia. Regulator wyposażony jest w tryb pracy PWM, polegający na cyklicznym załączaniu i wyłączaniu urządzenia grzewczego minimalizując wahania temperatur. Algorytm PWM utrzymuje komfort cieplny w pomieszczeniu wyprzedzając zachowania układu grzewczego, jednocześnie dbając o niższe zużycie energii.

Właściwości

• Wyświetlacz LCD dostosowany do pracy w słabo oświetlonych pomieszczeniach
• Tryb pracy PWM
• Tryb ekonomiczny – obniżenie temperatury o 3°C na 6 godzin cyklicznie, każdego dnia o tej samej porze
• Funkcja „FrostGuard” zapobiega zamarznięciu pomieszczenia

Dane techniczne

• Zakres temperatury pracy: 0° – 45°C
• Zakres pomiaru temperatury: 0° – 35°C
• Zakres sterowania temperatury: 5° – 35°C
• Dokładność ustawienia temperatury: 0,2°C
• Histereza: ±0,2°C/±0,4°C/PWM
• Ilość poziomów temperatury: 1
• Temperatura przeciwzamrożeniowa: TAK (2°C)
• Ilość programów: -
• Cykl pracy: Dobowy
• Kontrola stanu pracy: Wyświetlacz LCD
• Maksymalny prąd obciążenia: Max. 250V AC, max. 16A
• Zasilanie regulatora: 2 bateria AAA 1,5V
• Stopień ochrony: IP 20

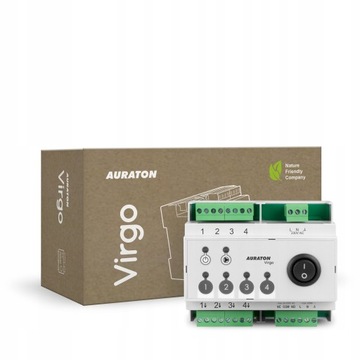

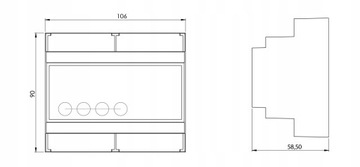

2. Przewodowa listwa sterująca ogrzewaniem podłogowym do 4 stref grzewczych Virgo

AURATON Virgo to przewodowa listwa sterująca siłownikami ogrzewania podłogowego przeznaczona do montażu w szafkach instalacyjnych. Urządzenie współpracuje z przewodowymi regulatorami temperatury. Umożliwia jednoczesne sterowanie pracą pompy centralnego ogrzewania oraz urządzeniem grzewczym.

Właściwości

• Montaż na szynie DIN
• Sterowanie pompą obiegową C.O. i piecem C.O. (styki bezpotencjałowe)
• Możliwość monitorowania każdej strefy grzewczej poprzez przewodowy regulator temperatury AURATON
• Funkcja opóźnienia załączenia urządzenia grzewczego (ok 3 min.)
• 4 strefy grzewcze (do 3 siłowników AURATON na strefę)
• Łatwy montaż – przyłącza są zaopatrzone w wyciągane zaciski. Przed wykonaniem podłączeń kablowych można je odłączyć

Dane techniczne

• Zasilanie: 230VAC 50Hz
• Zakres temperatury pracy: 0 – 40°C
• Ilość sterowanych niezależnie stref grzewczych: 4
• Możliwość przypisania maksymalnie: 4 termostatów
• Obciążalność wyjść sterujących głowicami 230V: 30 W na strefę do 3 siłowników
• Obciążalność wyjścia pompy CO 230V: 200 W
• Obciążalność przekaźnika: 230 VAC, 2 A (styki bezpotencjałowe COM, NO, NC)
• Opóźnienie załączenia przekaźnika oraz pompy: około 3 minuty
• Sygnalizacja pracy: optyczna – diod
• Stopień ochrony: IP 20

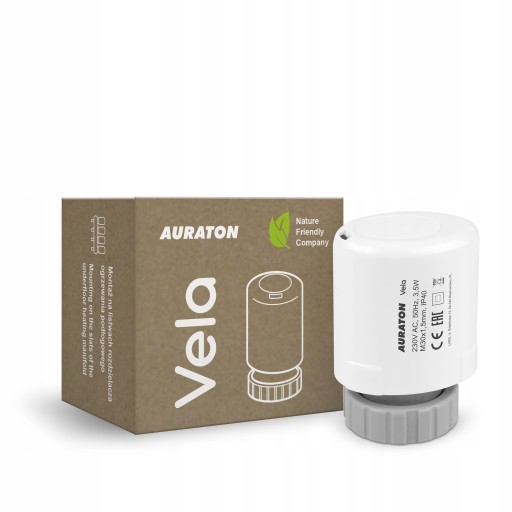

3. Siłownik termoelektryczny VELA

AURATON Vela to niezbędny element systemu ogrzewania dedykowany do montażu na listwach rozdzielacza ogrzewania podłogowego. Siłownik występuje z jednym rodzajem gwintu: M30x1,5 mm. Charakteryzuje się wytrzymałością i uniwersalnością, a jego zaletą jest cicha i płynna praca. Przy współpracy z przewodowymi listwami AURATON oraz przewodowymi regulatorami temperatury AURATON umożliwia automatyczne sterowanie temperaturą w każdej strefie grzewczej budynku. AURATON Vela ma kompaktowe wymiary i jest łatwy w montażu.

Właściwości

• Rodzaj gwintu M30x1,5 mm
• Montaż na listwach rozdzielacza ogrzewania podłogowego

Dane techniczne

• Zasilanie: 230V AC, 50Hz, 3,5W
• Zakres temperatury pracy: 0 – 60°C
• Długość przewodu zasilającego: około 95 cm
• Skok siłownika: 3,6 mm
• Siła nacisku: 100 N
• Typ: normalnie zamknięty
• Stopień ochrony: IP 40
• Sugerowane miejsce montażu: zawór rozdzielacza

SCHEMAT PODŁĄCZENIA
