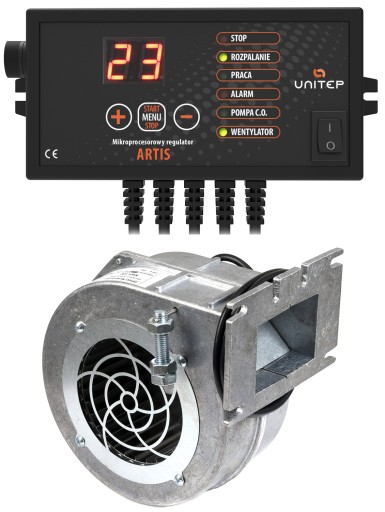

КОМПЛЕКТ ARTIS контроллер для котла печи + обдув, вентилятор NWS 80 Вт, заслонка

1. STEROWNIK ARTIS

2. WENTYLATOR NWS-100

Zestaw współpracuje praktycznie z każdym tradycyjnym kotłem c.o. (nadmuchowym) bez podajnika.

Cechy wentylatora:

• wysoka jakość wyrobu gotowego,
• fabrycznie podpięty przewód zasilający ze standardową wtyczką (komputerową) IEC,
• bardzo mocna, aluminiowa obudowa!,
• wbudowana klapka (możliwość regulacji),
• standardowe mocowanie 13,5 x 9 cm.

Cechy sterownika:

• pobór mocy tylko 2 W,
• produkt polski,
• idealny stosunek cena/jakość,
• wymiary: 14,5x7,5x4 cm.

_______________________________

1. Sterownik ARTIS

Sterownik ARTIS steruje pompą obiegową instalacji centralnego ogrzewania i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas. Posiada funkcję ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura spadnie ponizej 30 stopni nasepuje wyłaczenie wentylatora - funkcja oszczednościowa.

• funkcja przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas ( sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami – funkcja ekonomiczna)
• funkcja ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez 25 minut następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.
• PRZEDMUCH PRZERWA - wartość podana w minutach. Oznacza czas przerwy pomiędzy jednym przedmuchem a drugim. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• PRZEDMUCH PRACA - wartość podana w sekundach. Oznacza czas pracy wentylatora od jego załączenia do wyłączenia. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• OBROTY DMUCHAWY -  od 30 do 99 %. Sterownik zaprojektowany jest do współpracy z dmuchawą każdego typu.
• ALARM TEMPERATURY - jeśli temperatura pieca przekroczy wartość parametru, to sterownik przejdzie w tryb alarmowania.
• HISTEREZA - ten parametr oznacza różnice temperatur, dla których ma nastąpić wł. i wył. pompy
• POMPA C.O. - jeśli temp. pieca przekroczy zadaną wartość, zostanie uruchomiona pompa C.O. Wyłączenie nastąpi przy temp. niższej o histerezę.

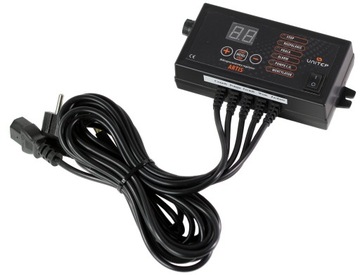

Przewody podłączone do sterownika:

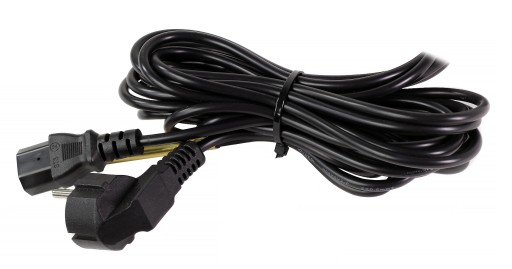

• zasilanie (wtyczka do gniazdka),
• czujnik temperatury,
• pompa (luźno zakończone przewody 3-żyły),
• wentylator (tradycyjna wtyczka komputerowa),
• termik.

Specyfikacja:

• Zasilenie / zakres napięcia znamionowego: 230V 50Hz
• Rodzaj zasilania: Prąd zmienny ~
• Obciążenie wyjścia dmuchawy: 1A
• Obciążenie wyjścia pompy: 1A
• Pobór mocy regulatora: 2W
• Zakres pomiaru temperatury: 0-99°C
• Zakres nastawu temperatury: 35-80°C
• Histereza: 1-9°C
• Temperatura załączania pompy: 25-70°C
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony pobudowy: IP20

2. Dmuchawa NWS-100

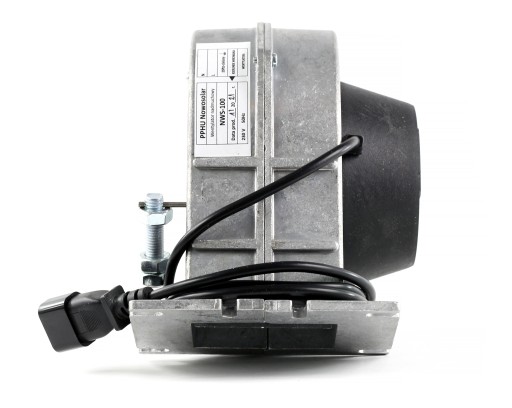

Obudowa wentylatora nadmuchowego NWS 100 składa się z dwóch części aluminiowych.. Silnik elektryczny umieszczony jest na zewnątrz obudowy aluminiowej, lecz osłonięty osłoną wykonaną z tworzywa. Zabezpiecza to przed dotknięciem silnika i jego części pod napięciem. Aluminiowa turbina wentylatora zamocowana jest bezpośrednio do wałka silnika i zabezpieczona jest osłoną boczną na wlocie powietrza uniemożliwiającej dotknięcie palcem turbiny w czasie ruchu oraz przeciwdziała dostaniu się na łopatki turbiny części mechanicznych.

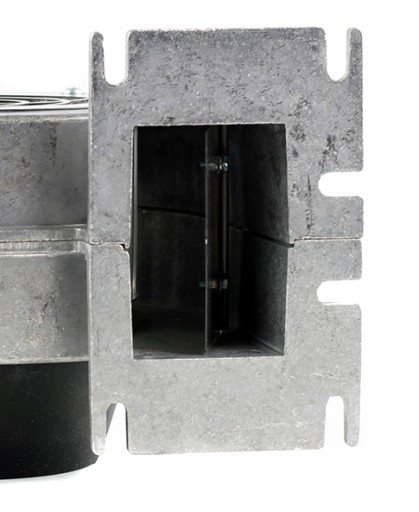

Klapka (przepustnica powietrza) w standardzie!

Wentylator został wyposażony w przepustnicę powietrza (klapkę) zapobiegającą przeciąganiu powietrza przez wirnik w momencie gdy wentylator nie pracuje. Pomaga to utrzymać bardziej stabilną temperaturę na kotle. Klapka regulowana jest za pomocą dźwigni z dwiema nakrętkami. Opis regulacji znajduje się w instrukcji obsługi.

Specyfikacja:

• Napięcie znamionowe: 230 V
• Częstotliwość znamionowa: 50 Hz
• Moc pobierania: 80 W
• Max. wydajność: 180 m3/h
• Obroty: 2200 obr/min
• Poziom mocy akustycznej: 63 dB(A)
• Masa: 2 kg

Wymiary podawane przez producenta:

• Szerokość z silnikiem: ok. 12,5 cm
• Długość: ok. 19 cm,
• Wysokość: ok. 19,5 cm
• Kołnierz mocujący: 13,5 x 9 cm
• Otwory przy kołnierzu mocującym: 7,5 x 12 cm
