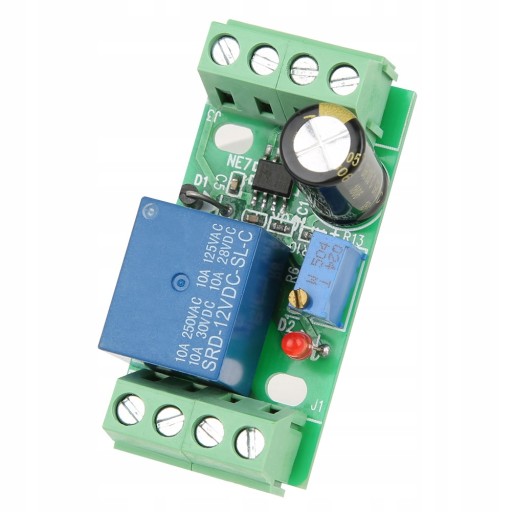

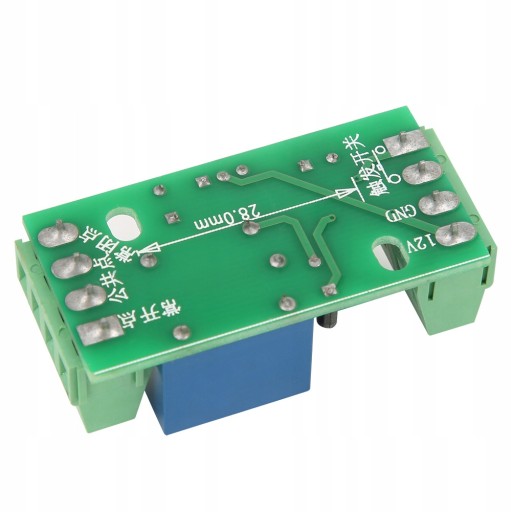

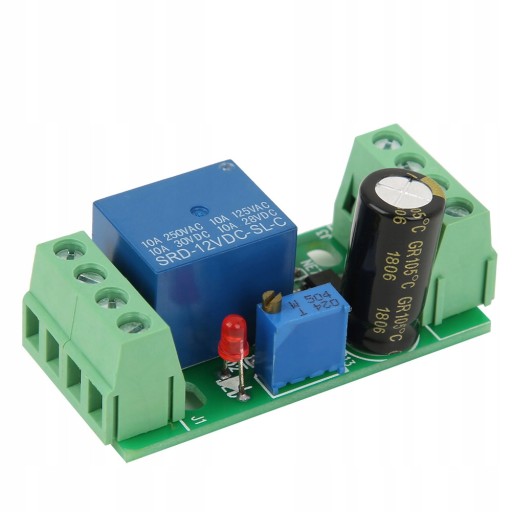

Модуль переключателя задержки

Funkcja:

1. Po włączeniu zasilania lub wyzwoleniu zewnętrznego przełącznika kluczykowego opóźnienie przekaźnika można regulować w zakresie od 1 sekundy do 10 minut. Styk przekaźnika jest otwarty lub zamknięty.

2. Ze wskaźnikiem załączenia i wyłączenia przekaźnika

3. Gdy czas działania jest krótszy niż około 0,5 sekundy, przekaźnik jest wyłączany w celu ochrony opóźnionego układu scalonego przemiennika.

4. Eliptyczna konstrukcja otworów montażowych zapewniająca szybki i łatwy montaż

5. Opóźnione włączenie zasilacza, który może być użyty do sterowania ekranem wysokiego napięcia wzmacniacza lampowego

6. Tryb pracy monostabilny, połączony zewnętrznie z przyciskiem normalnie otwartym, może realizować konwencjonalne sterowanie monostabilne

7. Mające zastosowanie w innych przypadkach, które wymagają kontroli opóźnień, mogą być używane do kontroli dostępu

8. Wiele modułów obwodów jest połączonych razem w celu uzyskania kontroli opóźnienia połączenia, inteligentnego sterowania i prostego sterowania PLC

Specyfikacja:

Typ elementu: Moduł przełącznika opóźnienia Napięcie wejściowe: 12 V.

Prąd wejściowy: większy lub równy 50MA.

Kontrolowane parametry przełączania: napięcie 0-240 V, AC / DC, prąd 0-10A.

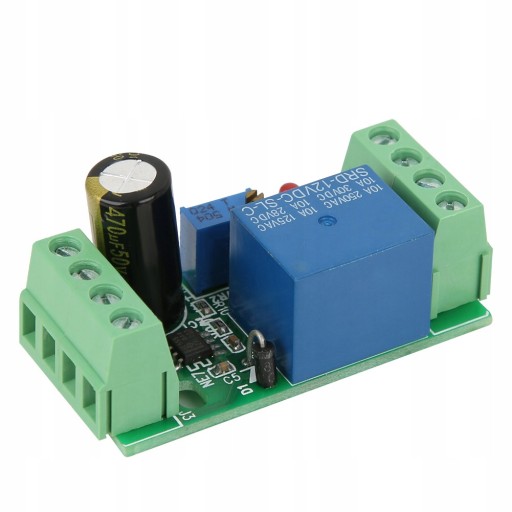

Płytka opóźnienia od 1 sekundy do 3 minut: kondensator 470 UF

Instrukcje:

1. Niebieski potencjometr, obróć w prawo, aby skrócić czas opóźnienia, obróć w lewo, aby wydłużyć czas opóźnienia

2. Po ustawieniu czasu opóźnienia dla tej karty opóźniającej, opóźnienie wyzwalania jest wykonywane natychmiast po włączeniu zasilania (wskaźnik jest włączony). Ponowne wyzwolenie w tym czasie spowoduje ponowne opóźnienie.

Natychmiast po wyzwoleniu (krótki czas) słychać „kliknięcie”, a ciągły dźwięk „kliknięcia”, co oznacza, że ​​opóźnienie osiągnęło najkrótszy czas wynosi 0 sekund. W tym momencie możesz wyregulować potencjometr CCW i ponownie wyzwolić, powoli dostosuj się do wymaganego czasu opóźnienia.

3. Pamiętaj: napięcie zasilania nie może być większe niż 12 V, a plusów i minusów zasilania nie można odwrócić.

Lista paczek:

1 x moduł
