СМЕСИТЕЛЬНЫЙ КОМПЛЕКТ AFRISO, СЦЕПЛЕНИЕ BLH, ПРИВОД РЫЧАГА

Przedmiotem aukcji jest:

Zestaw mieszający ze sprzęgłem hydraulicznym BLH, człon bez mieszania i z zaworem obrotowym ARV 362 z siłownikiem ARM 343 ProClick, pompy AFRISO APH 160

• maksymalna temperatura: 90°C
• maksymalne ciśnienie: 6 bar
• moc: max 70 kW
• przyłącza od strony instalacji: GW G¾"
• przyłącza od strony kotła: G1"
• obieg 1: bezpośredni
• obieg 2: ARV 362 ProClick, Kvs 6,3 m3/h + siłownik 3-pkt 230V ARM 343 ProClick
• pompy obiegowe: AFRISO APH 160 15-7/130 mm

ZASTOSOWANIE

Zestawy mieszające ze sprzęgłem hydraulicznym służą do połączenia źródła ciepła z dwoma częściami instalacji grzewczej zgodnej z PN-EN 12828. Mogą służyć do przyłączenia instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej).

Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Gwarantuje to płynną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych. Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń, które mogą zostać usunięte przy użyciu zaworu spustowego. Inną funkcją sprzęgła może być też podwyższenie temperatury wody wracającej do źródła ciepła. Zestawy mieszające mogą być zamontowane w instalacji ze sprzęgłem ustawionym w pozycji poziomej lub pionowej. Należy jedynie zwrócić uwagę, żeby osadniki filtrów skośnych były skierowane w dół, aby możliwe było ich czyszczenie.

BUDOWA

Zestawy mieszające to gotowe części instalacji, składające się ze sprzęgła hydraulicznego oraz dwóch członów do przyłączenia instalacji odbiorczych. Do sprzęgła mogą być podłączone części do zasilania odbiorników bezpośrednio (bez zaworu mieszającego), z termostatycznym zaworem mieszającym ATM lub zaworem obrotowym mieszającym ARV ProClick. Człony wyposażone są w pompę oraz niezbędną armaturę, jak filtry siatkowe, zawory zwrotne, termometry czy zawory odcinające. Sprzęgło wyposażone jest w obrotowy zawór spustowo-napełniający, termometry oraz odpowietrznik automatyczny. Zestaw od strony źródła ciepła posiada gwinty wewnętrzne G1” pod uszczelnienie płaskie. Od strony instalacji zamontowane są zawory odcinające z wewnętrznym gwintem G¾”.

DANE TECHNICZNE

• Przyłącza od strony źródła ciepła G1”
• Przyłącza od strony instalacji GW G¾”
• Przepływ przez sprzęgło max 4,0 m3 /h
• Moc sprzęgła max 70 kW przy ΔT = 15K
• Ciśnienie nominalne zestawu PN10
• Temperatura pracy zestawu max 90°C
• Stężenie glikolu max 50%
• Odpowietrznik automatyczny, G1/2”
• Zawór spustowo-napełniający obrotowy, G1/2”

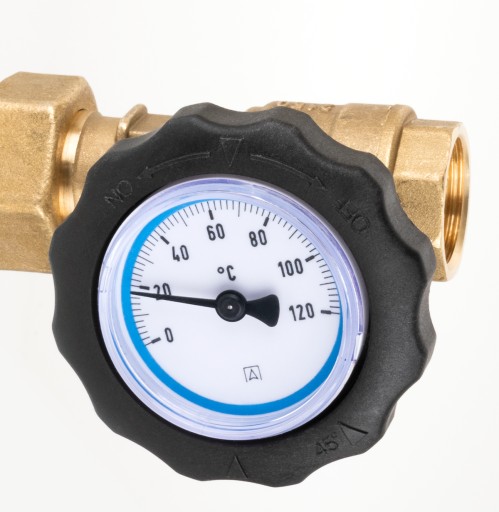

• Termometry, 0÷100°C
• Filtry siatkowe GW G1”, PN10
• Zawory odcinające G1’’ x GW G¾”, PN25
• Zawory zwrotne GW G1”, PN10
• Pompy obiegowe AFRISO APH 160 15-7/130 mm z kablem zasilającym (Pobór mocy: 4-45W)

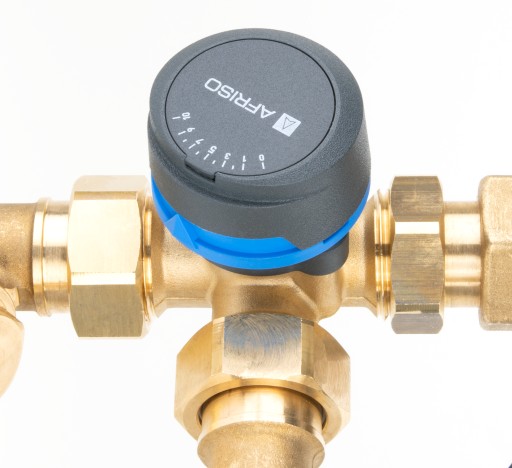

• Obrotowy zawór mieszający ARV 362 ProClick, Kvs 6,3 m3/h, PN10
• Siłownik 3-pkt 230V ARM 343 ProClick
• Korpus sprzęgła: stal ocynkowana
• Dwuczęściowa izolacja z polipropylenu (EPP)
