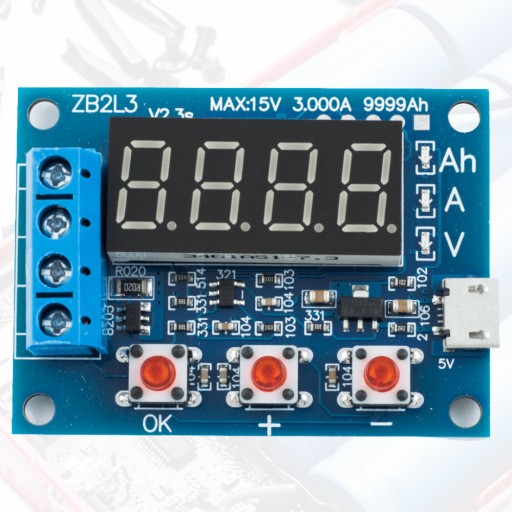

⭐️ TESTER POJEMNOŚCI AKUMULATORÓW ZB2L3

Polecany i popularny moduł pozwalający na pomiary i testy pojemności akulumatorów różnego typu:

✅ Ni-Mh

✅ Ni-Cd

✅ Li-Ion

✅ Li-Pol

✅ Li-FePO4

✅ Pb

✅ i inne

⭐️ WSZECHSTRONNY MIERNIK

Sprawdzisz nim najpopularniejsze baterie i akumulatory:

✅ Li-Ion 18650 3,6 V

✅ AA, AAA Ni-Mh 1,2 V

✅ Akumulatory ołowiowe Pb 6 i 12V

⭐️ AUTOMATYCZNY I PERSONALIZOWANY TEST

Moduł jest inteligentny. Automatycznie dopasowuje napięcie minimalne ogniwa, oraz natężenie prądu testowego (rozładowania). Przebieg testu jest dzięki temu niemal bezobsługowy.

Jest też możliwość własnej nastawy napięcia minimalnego rozładowania (patrz instrukcja punkt 5) w zakresie 0,5 - 12 V. Po jego przekroczeniu (w dół) proces rozładowania zostanie zakończony.

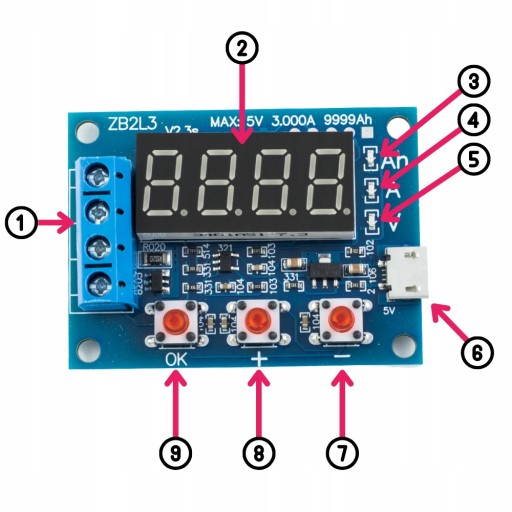

⭐️ ELEMENTY MODUŁU

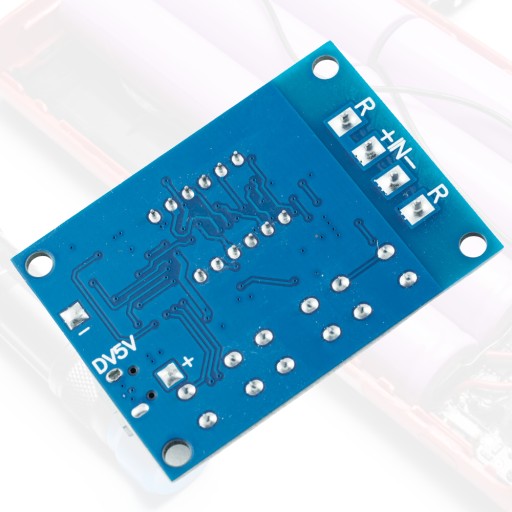

1️⃣ Złącza IN+ i IN- (wewnętrzne) i R (zewnętrzne)

2️⃣ Wyświetlacz

3️⃣ Dioda sygnalizacyjna Ah

4️⃣ Dioda sygnalizacyjna A

5️⃣ Dioda sygnalizacyjna V

6️⃣ Złącze micro USB do zasilania modułu 5V

7️⃣ Przycisk -

8️⃣ Przycisk +

9️⃣ Przycisk OK

⭐️ DETEKCJA BŁĘDÓW

Moduł posiada podstawową detekcję błędów podczas przebiegu rozładowywania akumulatora. Kody błędów, które mogą się pojawić na wyświetlaczu:

• Err1 - Napięcie podłączonego akumulatora jest wyższe niż 15V
• Err2 - Napięcie podłączonego akumulatora jest niższe niż napięcie minimalne
• Err3 - Akumulator / ogniwo nie pozwala na ustawione obciążenie, lub prąd rozładowania jest zbyt duży. Można ograniczyć prąd ładowania przez zastosowanie większego rezystora obciążającego, lub połączenie dwóch szeregowo.
• Err4 - Prąd rozładowania przekracza 3,1 A

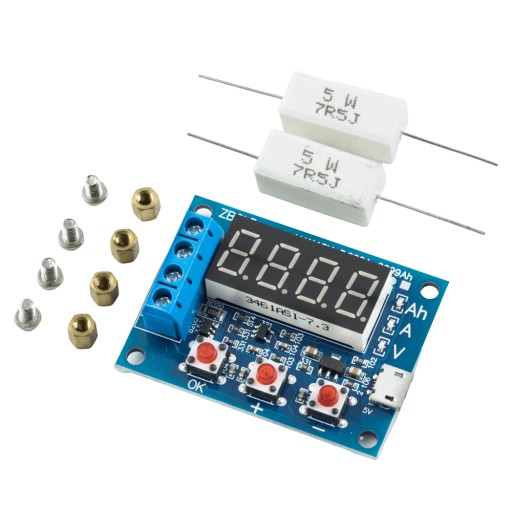

⭐️ ZESTAW ZAWIERA:

1️⃣ Moduł testera akumulatorów ZB2L3

2️⃣ 4 szt. słupków dystansowych, montażowych

3️⃣ 4 szt. śrubek montażowych

4️⃣ 2 szt. rezystorów 5W 7,5 ohm

⭐️ Specyfikacja Testera pojemności akumulatorów 18650 ZB2L3:

• Zasilanie: 5 V (z gniazda microUSB)
• Pomiar napięcia: DC 0-15 V, z dokładnością do 0,01 V
• Tolerancja pomiaru napięcia i prądu: 1%
• Maksymalny prąd rozładowania: 3 A
• Mierzona pojemność akumulatora: 0,001 - 9999 Ah
• Rezystory pomiarowe w zestawie: 2 sztuki 7,5 ohm 5W

⚙️ INSTRUKCJA OBSŁUGI

1. Przygotuj wcześniej naładowany w 100% akumulator/ogniwo do testu
2. Podłącz akumulator do złącz IN+ i IN-. Uwaga na polaryzację. Odwrotne podłączenie może uszkodzić miernik, oraz ogniwo!
3. Podłącz do obydwu złącz R rezystor (lub dwa) znajdujące się w zestawie. Opcjonalnie może być dobrana żarówka.
4. Na wyświetlaczu zaobserwujesz aktualne napięcie akumulatora/ogniwa.
5. (opcjonalnie z punktem 6) Chcąc skorzystać z automatycznego doboru minimalnego napięcia rozładowania akumulatora/ogniwa, wciśnij przycisk OK. Jeśli chcesz je ustawić ręcznie, patrz punkt 6.
6. (opcjonalnie z punktem 5) Opcjonalnie wprowadź własną wartość napięcia kończącego proces rozładowania. Przyciskami + i - ustalasz wartość, po czym przyciskiem OK startujesz pomiar. Test zakończy się po przekroczeniu ustawionego napięcia.
7. Po wystartowaniu testu diody sygnalizacyjne Ah, A, V będą mrugały po kolei. Sygnalizują one przebieg testu i poszczególne wartości na daną chwilę procesu rozładowywania:
8. Ah - Ilość rozładowanych amperogodzin od początku testu
9. A - Aktualne natężenie prądu rozładowującego
10. V - Aktualne napięcie akumulatora/ogniwa
11. Po zakończeniu testu na wyświetlaczu będzie mrugać pojemność badanego akumulatora. Wartość będzie prezentowana do momentu wciśnięcia dowolnego przycisku.
