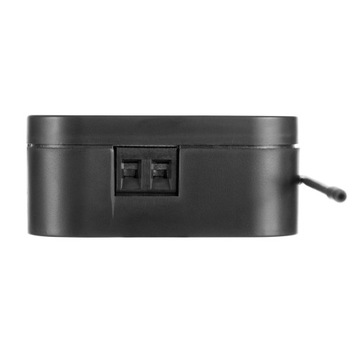

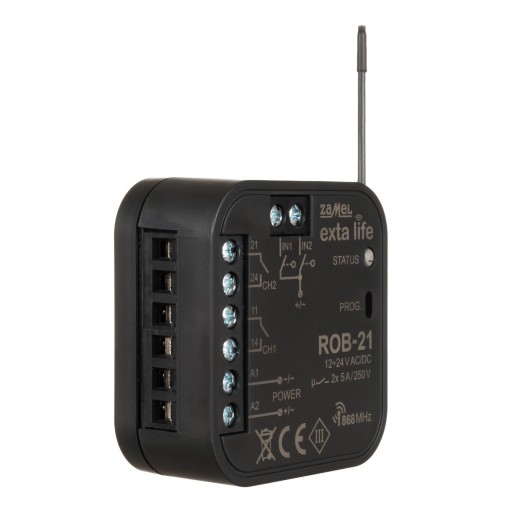

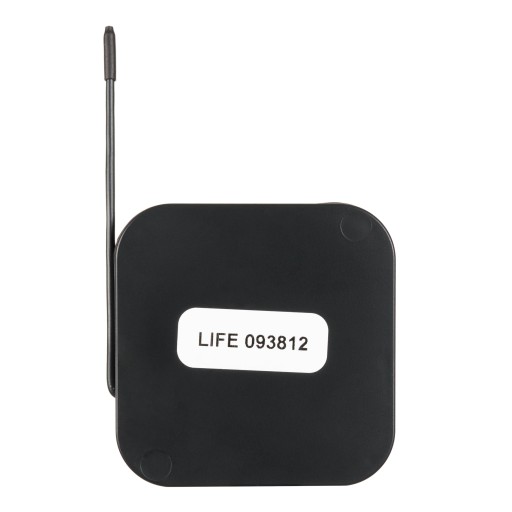

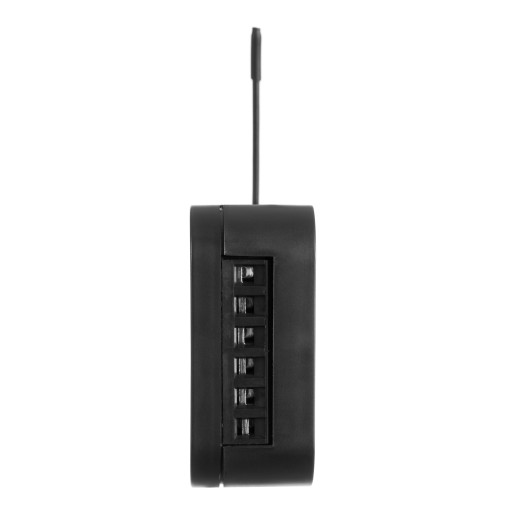

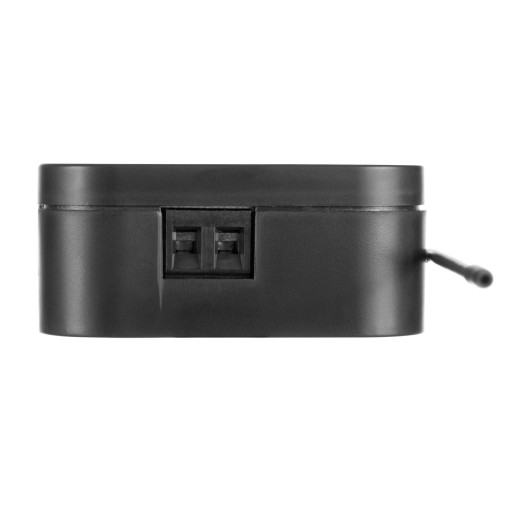

РАДИОКОНТРОЛЛЕР ZAMEL LIFE GATE ROB-21/12-24V

ZAMEL EXTA LIFE RADIOWY ODBIORNIK BRAMOWY TYP: ROB-21/12-24V

• Producent: Zamel
• Seria: Exta Life
• Oznaczenie producenta: ROB-21/12-24V
• Znamionowe napięcie zasilania: 12÷24 V AC/DC
• Znamionowy pobór mocy: 95,5 mA dla 12 V AC: 64,1 mA dla 24 V AC, 58,6 mA dla 12 V DC; 29,9 mA dla 24 V DC
• Moc nadawania: ERP<20 mW
• Transmisja: radiowa 868 MHz (868,5 MHz)
• Sposób transmisji: dwukierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 200 m w terenie otwartym
• Sygnalizacja optyczna pracy: tak - dioda LED STATUS
• Maksymalna ilość sparowanych przycisków: 96 par (w rozłożeniu na 2 kanały)
• Informacja o aktualnym stanie danego kanału: tak – po podłączeniu czujników krańcowych (zamknięta / uchylona / otwarta)
• Współpraca z nadajnikami EXTA LIFE: tak (pojedynczy impuls, uchylanie bramy, tryb monostabilny)
• Współpraca z kontrolerem EXTA LIFE: tak
• Ilość wejść zewnętrznych: 2
• Współpraca z czujnikami krańcowymi: NO / NC
• Stany przypisywane do wejść: otwarta / zamknięta / brak
• Długość impulsu: 0,1 s do 300 s z krokiem 0,1 s
• Czas opóźnienia (funkcja uchylania bramy): 1 s do 300 s z krokiem 1 s
• Parametry styków przekaźnika: 2 x NO (styki beznapięciowe)
• Maksymalna obciążalność wyjść: 2 x 5A / 250 VAC
• Liczba zacisków przyłączeniowych: 8 (przewody o przekroju do 2,5 mm2)
• Sposób montażu: puszka Ø60 mm pogłębiona / kieszeniowa
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Wymiary: 47,5 x 47,5 x 20 mm
• Certyfikaty: CE

Odbiornik ROB-21 przeznaczony jest do otwierania/zamykania bram wjazdowych lub garażowych z poziomu pilotów oraz aplikacji EXTA LIFE. Odbiornik można również z powodzeniem wykorzystać do sterowania elektrozaczepami w furtach wejściowych na posesję. W przypadku sterowania bramami konieczne jest podłączenie odbiornika pod odpowiednie wejścia dedykowanego sterownika bramy wjazdowej lub garażowej. ROB-21 posiada dwa wejścia do podłączenia czujników krańcowych – dzięki temu w aplikacji widoczny jest faktyczny stan bramy: zamknięta / uchylona / otwarta. Funkcjonalnie tryb sterowania bramą umożliwia całkowite jej otwarcie lub jedynie uchylanie do ustalonego poziomu. Szeroki zakres napięcia zasilającego 12÷24 V AC/DC umożliwia współpracę z większością sterowników bram dostępnych na rynku. Dwa kanały ze stykami NO umożliwiają niezależne sterowanie: bramą i furtką, dwoma bramami lub dwoma furtkami. Wymiary umożliwiają montaż urządzenia w puszkach instalacyjnych Ø60 lub bezpośrednio w obudowie sterownika bramy.

CECHY FUNKCJONALNE PRODUKTU:

• otwieranie / zamykanie bram wjazdowych lub garażowych,!
• współpraca z większością sterowników bram dostępnych na rynku,
• funkcja uchylania bramy,
• sterowanie elektrozaczepami w furtkach,
• sterowanie z poziomu pilotów oraz aplikacji EXTA LIFE
• szeroki zakres napięcia zasilającego.
• możliwość podłączenia czujników krańcowych,
• niezależne sterowanie dwoma kanałami (brama + furtka, 2 x brama, 2 x furtka).

UWAGA! Podany zasięg działania dotyczy przestrzeni otwartej, czyli warunków idealnych, bez przeszkód. Jeżeli pomiędzy nadajnikiem a odbiornikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu działania odpowiednio dla: cegła od 10 do 40%, drewna i gipsu od 5 do 20%, betonu zbrojone - go od 40 do 80%, metalu od 90 do 100%, szkła od 10 do 20%. Negatywny wpływ na zasięg działania mają też napowietrzne i podziemne linie energetyczne dużej mocy oraz nadajniki telefonii komórkowej umieszczone w bliskiej odległości urządzeń.

Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić  instalacji, otworzyć bramę, włączyć  światło lub opuścić rolety okienne.

Tworząc system EXTA LIFE konstruktorzy firmy Zamel dołożyli wszelkich starań, aby dopasować system do indywidualnych potrzeb i oczekiwań użytkownika. System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Oferuje możliwość zdalnego dopisywania i usuwania nadajników i czujników do wybranych odbiorników, parametryzację odbiorników oraz zdalną zmianę ich oprogramowania. Sterowanie z poziomu aplikacji zostało  zaprojektowane w taki sposób , aby proces załączania/wyłączania, regulacji natężenia oświetlenia i sterowania roletami był sprawny i intuicyjny.

System EXTA LIFE, w odróżnieniu od systemu EXTA FREE, nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS.

EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych. Obejmuje grupę współpracujących ze sobą urządzeń takich jak nadajniki, odbiorniki, czujniki oraz kontroler. Innowacyjna konstrukcja czujników pozwala na komfortowy montaż, zasilenie napięciem stałym lub bezprzewodowo poprzez wymienne baterie. Czujniki EXTA LIFE  współpracują z funkcjami logicznymi kontrolera, co zapewnia automatyczną kontrolę temperatury, oświetlenia lub napędów w zależności od zmieniających się warunków otoczenia.

Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysokie poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii.

Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.  System Exta Life jest integralny i kompatybilny z systemem Exta Free co znacznie poszerza możliwości konfiguracji inteligentnego domu.
