УНИВЕРСАЛЬНЫЙ ТОКАРНЫЙ СТАНОК 360х1000 Ф52 + НОЖИ + ЦЕНТР МК3

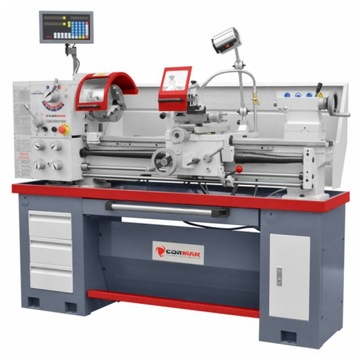

PROFESJONALNA TOKARKA CORMAK TORNADO 360 (360x1000) + noży + kieł obr.

Profesjonalna tokarka do metalu TORNADO 360 (CQ6236K-1000) wyposażona jest w 8-biegową przekładnię (90-2000 obr/min) z silnikiem indukcyjnym (stała prędkość) 1,5 kW/400V - maksymalny moment obrotowy, przelotem wrzeciona 52 mm. Zalecana do toczenia stali twardych, toczenia mechanicznego. Może być wykorzystywana do wielu zadań, takich jak toczenie powierzchni wewnętrznych i zewnętrznych, stożków, polerownie, gwintowanie metryczne, calowe, wiercenie i przeciąganie.

W ZESTAWIE KOMPLET NOŻY 16X16 (z płytką wlutowaną) + KIEŁ OBROTOWY MK3.

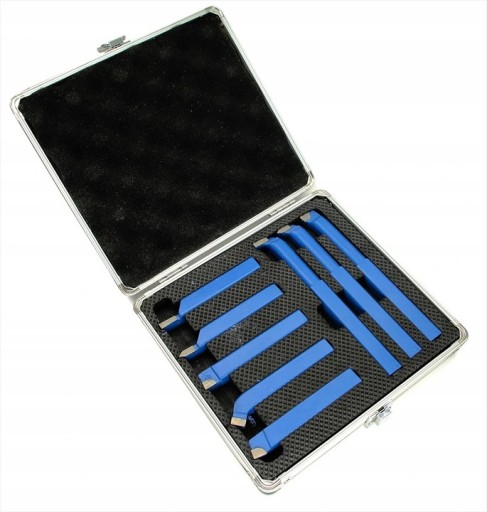

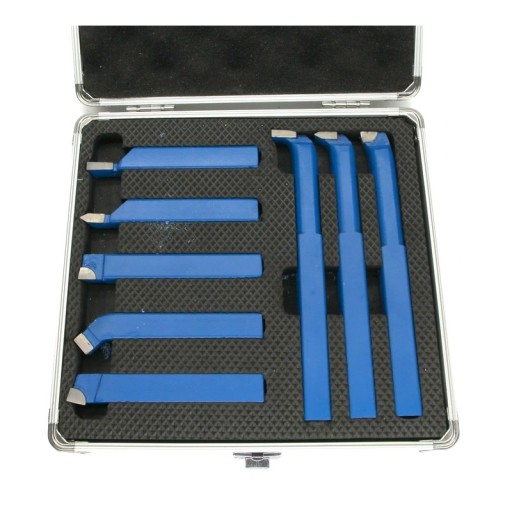

Zestaw noży tokarskich 16x16 8 szt

Profesjonalny komplet noży tokarskich 8szt 16x16mm firmy z szlifowaną wlutowaną płytką skrawającą z węglika spiekanego P30 z oznaczeniem DIN.

Parametry techniczne:

• Komplet: 8szt
• Wielkość trzonka: 16x16mm
• Oznaczenie płytki: P30

Oznaczenie noży w symbolu:

• DIN: 4971R, 4972R, 282R, 4978R, 4981R, 263R, 4974R, 283R
• ISO: 1R, 2R, 12R, 3R, 7R, 11R, 9R, 13R

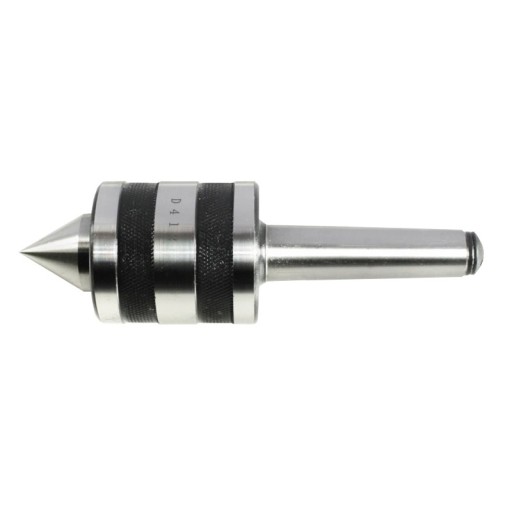

Kieł obrotowy precyzyjny MK3

Kieł zespolony z główką charakteryzuje się zwiększoną dokładnością i wytrzymałością.

Zastosowanie do warsztatów tokarskich, ślusarskich i mechanicznych.

Parametry techniczne:

• Długość całkowita - 161mm
• Średnica w najgrubszym miejscu - 45mm
• Trzpień - MK3
• Średnica stożka w najgrubszym miejscu - 33mm
• Długość stożka - 36mm
• Kąt wierzchołkowy - 60 stopni

Główne zalety:

• Wzmacniana, ożebrowana powierzchnia łoża tokarni zapewnia maksymalną redukcję wibracji. Dodatkowo łoże precyzyjnie szlifowane, hartowane.

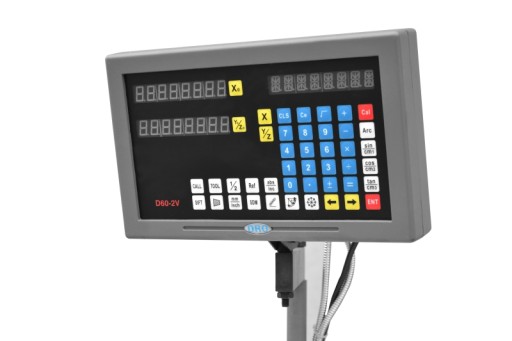

• Odczyt cyfrowy działa w dwóch osiach ruchu wzdłużnego i poprzecznego suportu. Przetworzony sygnał elektroniczny z linijek optycznych wizualizuje uzyskane wartości z ruchów wzdłuż osi na ekranie cyfrowym.
• Tokarka wyposażona w wysokojakościowy i wzmocniony system łożysk wrzeciona.
• Optymalne wyniku pracy zapewnia duży przelot wrzeciona 52 mm.
• Hartowane i szlifowane koła zębate w przekładni wrzeciona.
• Odpowiednia szerokość łoża 187 mm zapewnia stabilne i precyzyjne warunki pracy.
• Wyposażona w śrubę pociągową oraz wałek pociągowy do toczenia gwintów i posuwu automatycznego wzdłużnego i poprzecznego.
• Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładnie.
• Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny 0,4-7 (36), calowy 4-60 (36). Toczenie gwintów prawych i lewych.
• Zegar do toczenia gwintów przeznaczony do dokładnego liczenia zwojów. Funkcja ma zaoszczędzić czas, by w kilku przejściach można było odkręcić nakrętkę śruby pociągowej i ręcznie oraz szybko przywrócić suport do pierwotnej pozycji.
• Łoże posiada wymienny mostek do toczenia elementów o większym gabarycie, np.: tarczy. Ten model tokarki pozwala na obróbkę o maksymalnej średnicy 490 mm z wyjętym mostkiem.
• Wysuwana szuflada na wióry oraz szuflady na narzędzia dla lepszej i efektywniej pracy.

Dane techniczne:

Uchwyt 3-szczękowy: 200 mm

Maksymalna średnica toczenia nad łożem: 360 mm

Średnica toczenia nad suportem: 224 mm

Średnica toczenia w wybraniu mostka: 490 mm

Długość toczenia w kłach stałych: 970 mm

Maksymalna długość zainstalowanej części (uchwyt tok./kieł st.): 900 mm

Szerokość łoża: 188 mm

Przelot wrzeciona: 52 mm

Prędkości obrotów wrzeciona

8 zakresów (L/H): 90-2000 obr./min.

Zakres prędkości wrzeciona: L: 90, 150, 250, 400 / H: 450, 700, 1200, 2000 ob/min.

Końcówka wrzeciona: D1-4 CAMLOCK

Stożek wrzeciona: MK5

Wymiary imaka tokarskiego: 75 x 75 x 20 mm

Maksymalne wymiary narzędzia: 16 x 16 mm

Zakres przesuwu sań górnych: 90 (0,04) mm

Zakres przesuwu poprzecznego: 165 (0,04) mm

Zakres przesuwu wzdłużnego: 750 (0,15) mm

Gwint metryczny: (36) 0,4 - 7 mm

Gwint calowy: (36) 4-60 T.P.I

Liczba i zakres posuwów wzdłużnych: (32) 0,079-1,291 mm/obr.

Liczba i zakres posuwów poprzecznych: (32) 0,017-0,276 mm/obr

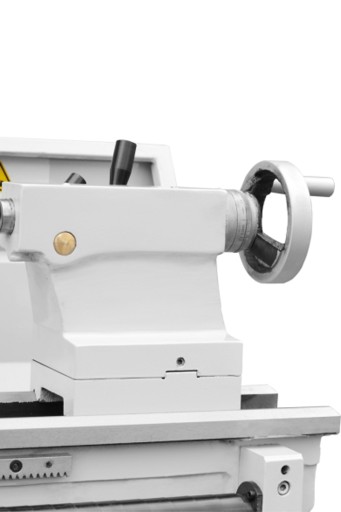

Wysuw tulei konika: 70 (0,04) mm

Średnica tulei łożyskowej konika: 32 mm

Stożek tulei konika: MK3

Moc silnika głównego: 1,5 kW/ 400V

Moc pompki chłodziwa: 0,1 kW

Wymiary D/S/W: 1800 mm x 750 mm x 1650 mm

Waga: 750 kg

Wyposażenie standardowe:

• Zestaw noży tokarskich 16x16, 8 szt (z płytką wlutowaną)
• Kieł obrotowy precyzyjny MK3
• Odczyt cyfrowy 2-osi
• Uchwyt tokarski 3-szczękowy 200 mm
• Uchwyt tokarski 4-szczękowy 200 mm
• Tarcza calowa 250 mm
• Kieł stały: MK3
• Koła zmianowe

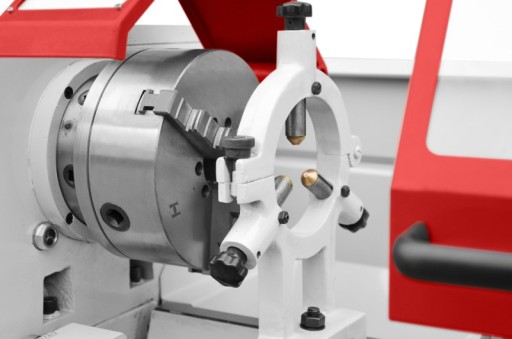

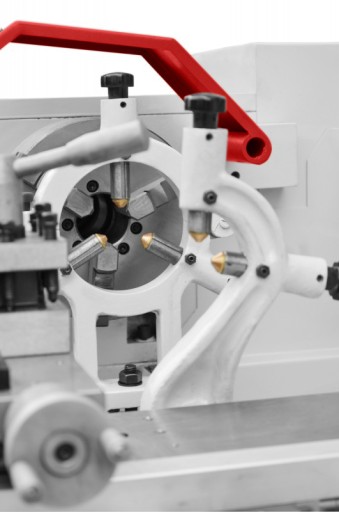

• Podtrzymka stała
• Podtrzymka ruchoma
• Tuleja redukcyjna wrzeciona
• Układ chłodzenia
• Oświetlenie robocze
• Smarownica
• Wskaźnik / Zegar gwintowy
• Klucz do uchwytu i imaka
• Komplet narzędzi obsługowych
• Osłony bezpieczeństwa zgodne z normami CE
• Instrukcja obsługi w j. polskim
• Deklaracja zgodności CE
