WYŁĄCZNIK ZMIERZCHOWY SIŁOWNIKA SZS-01

Sterownik siłownika sterowanego na podstawie jasności oświetlenia zewnętrznego - np. do gołębnika, kurnika itp. Działanie ogólne jest bardzo proste: gdy na dworze zrobi się jasno siłownik otwiera np. gołębnik a gdy zrobi ciemno zamyka go. Siłownik musi mieć wbudowane wyłączniki krańcowe a jeśli ich nie ma należy je dołożyć (np. na siłowniku czy drzwiczkach zamykanego obiektu).

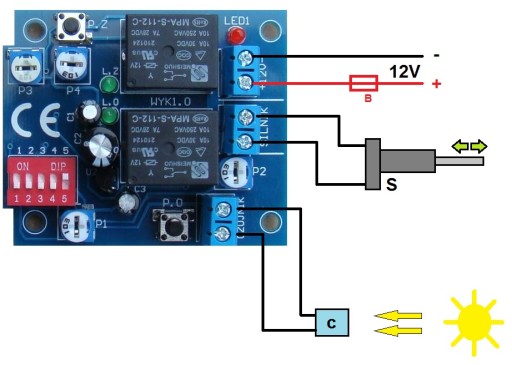

Sterownik przeznaczony jest do siłowników zasilanych 12VDC o maksymalnym poborze prądu 4A. Podłączenie jest bardzo proste wg poniższego schematu:

- zasilanie 12V (zasilacz stabilizowany czy akumulator) do złącza „+12V-” za bezpiecznikiem B (max 4A) zwracając uwagę na polaryzację napięcia

- siłownik/silnik 12V „S” drzwiczek/klapy do złącza „SILNIK”

- czujnik oświetlenia zewnętrznego „C” do złącza „CZUJNIK”

.

Oczywiście po za stosowaniu zewnętrznych przekaźników / styczników można sterować silnikami na inne napięcia DC czy AC. Sterownik można też użyć do innych celów np sterowania roletami itd.

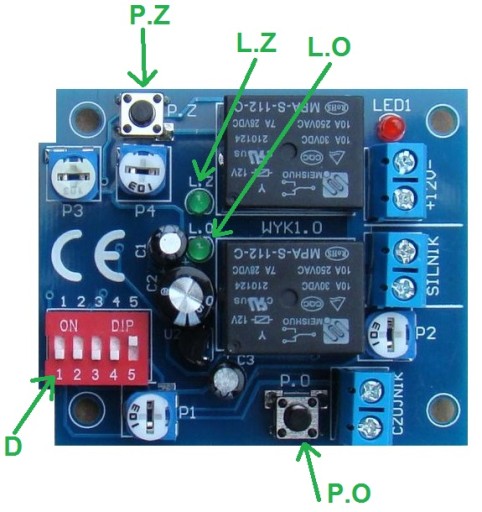

Sterownik posiada 4 potencjometry regulacyjne P1 do P4, przyciski sterowania ręcznego (P.O i P.Z) oraz 3 diody led (L.Z, L.O i LED1). Dodatkowo posiada przełącznik DIP umożliwiający wybranie poszczególnych funkcji sterownika.

SZS-1 umożliwia sterowanie siłownikiem w 2 trybach:

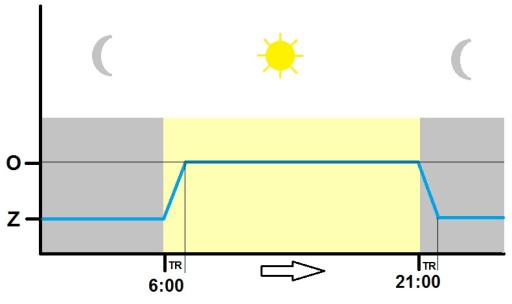

a/ podstawowy czyli otwieranie np. kurnika o świcie i zamykanie go o zmierzchu – wtedy drzwi pozostają otwarte przez cały dzień co ukazuje poniższy wykres.

.

Na diagramie pionowa linia po lewej oznacza stan drzwiczek (siłownika) gdzie Z to zamknięte a O otwarte, natomiast pozioma linia na dole wskazuje upływający czas doby. Dla przykładu: w nocy drzwi są zamknięte a gdy rano zrobi się jasno o godzinie np. 6:00 to siłownik zostanie uruchomiony na czas TR (ustawia użytkownik) co spowoduje otwarcie drzwi i te drzwi pozostaną otwarte aż do zmierzchu (na tym przykładzie godzina 21:00) kiedy to siłownik zostanie uruchomiony na zamykanie też na czas TR. Zawsze po czasie TR siłownik jest wyłączany. Czar TR czyli czas ruchu siłownika ustawia użytkownik w zakresie od około 5-6 sekund do 1,5 minuty w dwóch zakresach. Zawsze ten czas należy ustawić nieco dłuższy niż pełny ruch siłownika od krańcówki do krańcówki (od max otwarcia do max zamknięcia) czyli jeśli np. pełny ruch siłownika trwa np. 15 sekund to czar TR należy ustawić minimum 20 sekund.

.

Zatrzymywanie siłownika przy maksymalnym otwarciu jak i zamknięciu odbywa się na wyłącznikach krańcowych siłownika (wbudowanych lub dodanych przez użytkownika). Na zasilaniu stosujemy bezpiecznik „B” o takiej wartości by podczas ruchu drzwiczek gdy nastąpi nadmierny opór (dla testu można je przytrzymać zdecydowanie ręką) bezpiecznik przepalił się chroniąc siłownik i sterownik.

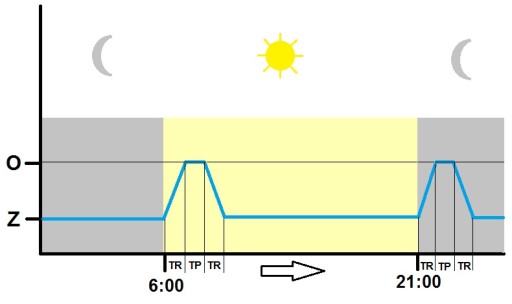

b/ tryb z autozamykaniem czyli podobny tryb do podstawowego ale wtedy rano po otwarciu drzwi sterownik oczekuje ustawiony czas pauzy (TP) po czym zamyka drzwi i oczekuje z zamkniętymi drzwiami na wieczór (na tym przykładzie godzina 21:00) gdzie ponownie następuje sekwencja : otwieranie drzwi przez czas TR dalej odczekanie pauzy TP i zamykanie drzwi przez czas TR. Zakres czasu ruchu siłownika TR jest identyczny jak w trybie podstawowym natomiast czas pauzy TP użytkownik może ustawić od około 30 sekund do ponad 32 minut w 2 zakresach.

Oczywiście w obu trybach czas startu sekwencji otwierania rano i zamykania wieczorem zależy od jasności oświetlenia czujnika „C”. Czujnikiem tym jest fotorezystor na przewodzie. Czujnik należy umieścić tak by widział bezpośrednie światło słoneczne, zabezpieczyć go przed wilgocią, opadami itp. (np., umieścić pod przezroczystą nakrętką, pokrywką itp.). Przewód od czujnika w razie potrzeby można przedłużyć przewodem 2 żyłowym minimum 0,35mm2 na tyle na ile jest to tylko konieczne (ogólnie im krótszy tym lepiej). Sam sterownik umieścić w suchym miejscu zabezpieczyć (np. silikonem) wyjście przewodów z obudowy. Obudowa powinna być mocowana tak by wyjście przewodów było od dołu obudowy.

Sterownik posiada przełącznik DIP („D”) który posiada 5 sekcji – białych suwaków, załączenie danego suwaka oznacza przesunięcie go w górę w kierunku napisu „ON”. Kolejno sekcje od lewej (oznaczone numerami na przełączniku umożliwiają):

1. ustawienie zakresu możliwej regulacji TR: mały (regulacja od 5-6 do 30 sekund) jeśli suwak na OFF lub duży (od 25s do 2,5 minuty) jeśli suwak na ON czasu pracy siłownika TR. A sam czas w danym zakresie ustawiamy potencjometrem P1 (kręcąc w prawo – zgodnie z kierunkiem wskazówek zegara – zwiększamy ustawiony czas TR),

2. włączenie trybu z autozamykaniem – ustawienie na ON oznacza tryb z autozamykaniem a na OFF oznacza tryb podstawowy

3. ustawienie zakresu możliwej regulacji TP: mały (regulacja od 30 sekund do 5,5 minuty) jeśli suwak na OFF lub duży (od 1,5 minuty do 32 minut) jeśli suwak na ON czasu pauzy TP (używana w trybie z autozamykaniem). A sam czas pauzy ustawiamy potencjometrem P4 (kręcąc w prawo – zgodnie z kierunkiem wskazówek zegara – zwiększamy ustawiony czas TR),

4. tryb ręczny. W czasie normalnej pracy suwak jest ustawiony na OFF. Jeśli go ustawimy na ON wtedy automatyka sterownika zostaje wyłączona i można sterować siłownikiem ręcznie przyciskami P.Z (zamykanie) oraz P.O (otwieranie). Funkcja przydatna podczas instalacji, testowania czy konserwowania siłownika czy mechaniki układu.

5. zmiana zakresu czułości czujnika oświetlenia „C”. W czasie normalnej pracy zwykle suwak jest ustawiony na ON. Przestawienie go na OFF oznacza że zakres regulacji czujnika zostanie nieco przesunięty – zamykanie rozpocznie się później (gdy będzie nieco ciemniej) a otwieranie o świcie nieco wcześniej. Sama regulacja progu dzień/noc odbywa się potencjometrem P2. Kręcąc w prawo – zgodnie z kierunkiem wskazówek zegara – powodujemy iż przejście z trybu dziennego do nocnego (a więc wieczorne zamknięcie drzwi) nastąpi później – przy mniejszej jasności światła zewnętrznego padającego na czujnik „C” a o świcie przeciwnie czyli wcześniej. Im bardziej P2 ustawiony w prawą stronę tym bardziej przesuwamy oba te progi.

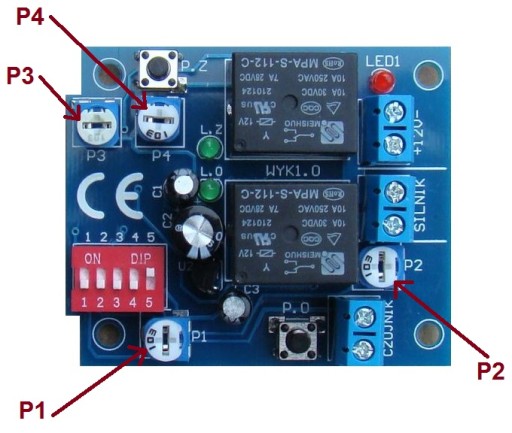

Sterownik posiada też 4 potencjometry regulacyjne:

P1. regulacja czasu pracy załączenia siłownika TR (szczegóły opisane wyżej)

P2. regulacja progu przejścia z trybu dzień/noc – regulacja czujnika „C” (szczegóły opisane wyżej)

P3. regulacja różnicy (histerezy) między przejściem z trybu nocnego do dziennego a przejściem z dziennego do nocnego. Typowo podczas instalacji najpierw po zamontowaniu sterownika regulujemy potencjometrem P2 moment załączenia przekaźnika zamykania czyli przy jakim spadku oświetlenia czujnika „C” zaczyna się zamykanie drzwi na noc. Po ustaleniu tego progu możemy dodatkowo ustawić moment otwierania o świcie czyli przejście z trybu nocnego do dziennego potencjometrem P3. Zawsze pomiędzy przejściem z trybu nocnego do dziennego a przejściem z dziennego do nocnego jest pewna różnica (histereza) po to by uniknąć fałszywych nadmiernych cykli otwierania/zamykania podczas utrzymywania się oświetlenia zewnętrznego przed dłuższy czas na granicy progu – np. podczas mocno pochmurnego dnia. Im bardziej ustawimy P3 na prawo tym otwieranie o świcie rozpocznie się później (przy większej jasności czujnika „C”)

P4. regulacja czasu pauzy TP w trybie z autozamykaniem (szczegóły opisane wyżej)

Sterownik posiada też 3 diody LED

1/ L.Z informuje o załączeniu przekaźnika zamykania

2/ L.O informuje o załączeniu przekaźnika otwierania

3/ LED1 to dioda funkcyjna:

- w czasie odliczania pauzy TP w trybie z autozamykaniem miga równomiernie (około 3 mignięcia na sekundę)

- w czasie trwania trybu dziennego (po sekwencji otwarcia o świcie a przed sekwencją zamknięcia o zmierzchu) miga 1 raz co 3 sekundy

- w czasie trwania trybu nocnego miga 2x co 3 sekundy

Dane techniczne:

• zasilanie modułu 12VDC (11-15V)
• pobór prądu podczas pracy do 60mA
• pobór prądu podczas czuwania poniżej 15mA
• max. obciążenie wyjścia na siłownik 4A
• temperatura pracy -20 do +40C
• wymiary sterownika 11x6 cm a wysokość 3,5 cm

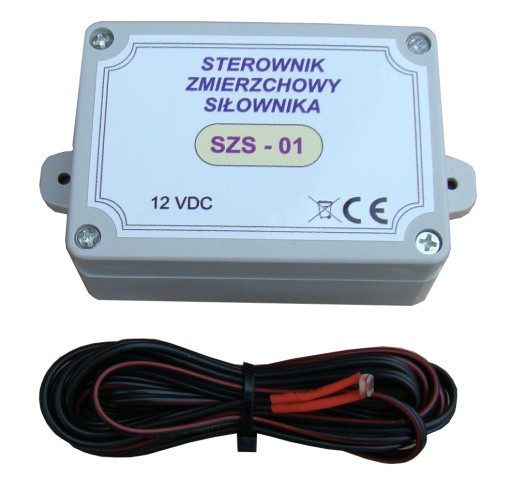

Sterownik jest nowy. W komplecie: sterownik w obudowie + czujnik oświetlenia na przewodzie.
