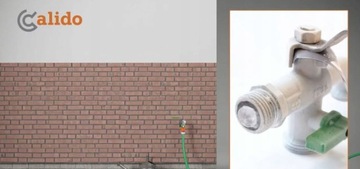

Zawór kran czerpalny 1/2" Calido Mrozoodporny

CALIDO OGRÓD to seria mrozoodpornych, wodnych, kulowych zaworów czerpalnych, sterowanych ręcznie ze złączką do węża, dławikiem i dźwignią. Wszystkie zawory z serii posiadają korpus odkuty z jednego kawałka mosiądzu, co zapewnia ich doskonałą szczelność zewnętrzną i zwiększoną wytrzymałość mechaniczną w porównaniu do korpusów dwuelementowych. Korpusy zaworów wyposażone są w kierownicę strumienia. Szczelność wewnętrzną zapewnia specjalnie zaprojektowane uszczelnienie, które w temperaturze poniżej zera potrafi przyjąć przyrost objętości zamarzającej wody. Dodatkowo w przypadku zamarzania wody w zaworze, specjalna konstrukcja kuli zamykającej umożliwia odprowadzenie wzrastającej objętości wody w stronę instalacji. Tym samym nie dopuszcza się do nadmiernego wzrostu ciśnienia wewnątrz korpusu zaworu, które mogłoby uszkodzić zawór podczas temperatur zewnętrznych spadających poniżej zera st. C. Ze względu na bezpieczeństwo pozostałych elementów instalacji producent zaleca na czas mrozów opróżnienie instalacji z wody i pozostawienie zaworu w pozycji półotwartej.100% zaworów jest pneumatycznie testowanych na szczelność.

Faza pierwsza - proces zamarzania na wlocie zaworu i we wnętrzu kuli.

Faza druga - zamarzający rdzeń zostaje wypchnięty z kuli poprzez otwór w stronę instalacji.

Faza trzecia - ruch kuli dzięki uszczelnieniu z NBR.

Faza czwarta - w wyniku odmrożenia kula wraca w poprzednie miejsce, zawór nie zostaje uszkodzony.

Zawór przeszedł pomyślnie test zamarzania do - 18`C

Parametry techniczne:

Lp    Opis                                           Materiał                  Wykończenie powierzchni

1.    Korpus zaworu                         mosiądz CW617N   niklowany

2.    Pierścień osadczy                     polamid PA

3.    Uszczelnienie kuli                     guma NBR

4.    Kula                                             mosiądz CW617N  chromowana

5.    Nakrętka                                    mosiądz CW618N   chromowana

6.    Uszczelka złącza                       guma NBR

7.    Kierownica strumienia            polietylen PE

8.    Złącze węża ogrodowego       stal nierdzewna 1.4301

9.    Pierścień ślizgowo-uszczel.    teflon PTFE

10.    Uszczelnienie dławicy             teflon PTFE

11.    Trzpień                                      mosiądz CW617N   niklowany

12.    Nakrętka dławicy                     mosiądz CW614N   niklowana

13.    Dźwignia                                   stal nierdzewna 1.4301

14.    Nakrętka dźwigni                    stal nierdzewna A2

15.    Pokrycie dźwigni                     polietylen PE+EVA

Wymiary:

Kod                         Rozmiar             A (mm)  B (mm) C (mm)

CA/ZK-CZ15           1/2"x3/4"x15         92             94            95
