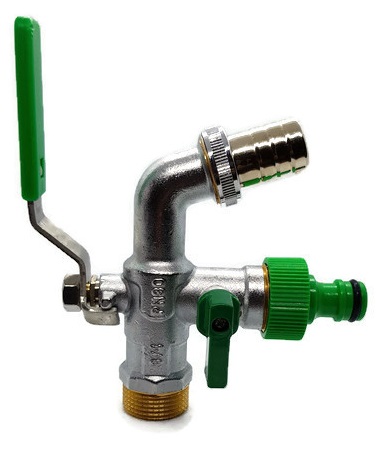

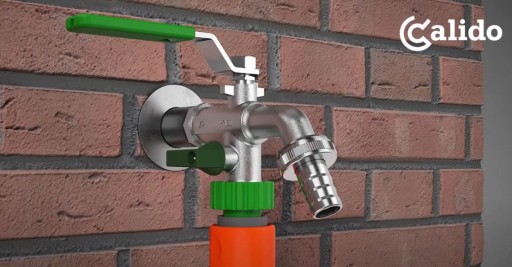

Клапан впускной 3/4" BIS Calido, морозостойкий

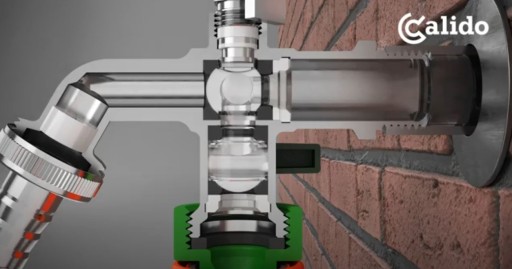

CALIDO OGRÓD BIS to seria mrozoodpornych, wodnych, kulowych zaworów czerpalnych, sterowanych ręcznie ze złączką do węża ogrodowego, dodatkowym króćcem bocznikowym do podłączenia węża ogrodowego wraz z szybkozłączem, dławikiem i dźwignią.Specjalnie opracowana konstrukcja kuli czterootworowej umożliwia lokalizację dodatkowego króćca bezpośrednio w komorze kuli zamykającej wylot główny. Niezależnie od położenia kuli zamykającej wylot główny, przepływ w kierunku króćca bocznikowego jest stale otwarty. Zamknięcie króćca jest realizowane dodatkowym zaworem. Kula czterootworowa umożliwia zastosowanie korpusu zaworu o bardziej kompaktowej budowie w stosunku do innych istniejących rozwiązań. Wszystkie zawory z serii posiadają korpus odkuty z jednego kawałka mosiądzu, co zapewnia ich doskonałą szczelność zewnętrzną i zwiększoną wytrzymałość mechaniczną w porównaniu do korpusów dwuelementowych.Szczelność wewnętrzną zapewnia specjalnie zaprojektowane uszczelnienie, które w temperaturze poniżej zera potrafi przyjąć przyrost objętości zamarzającej wody. Dodatkowo w przypadku zamarzania wody w zaworze, specjalna konstrukcja kula zamykających umożliwia odprowadzenie wzrastającej objętości wody w stronę instalacji. Tym samym nie dopuszcza się do nadmiernego wzrostu ciśnienia wewnątrz korpusu zaworu, które mogłoby uszkodzić zawór podczas temperatur zewnętrznych spadających poniżej zera st. C. Ze względu na bezpieczeństwo pozostałych elementów instalacji producent zaleca na czas mrozów opróżnienie instalacji z wody i pozostawienie zaworu w pozycji półotwartej.100% zaworów jest pneumatycznie testowanych na szczelność.

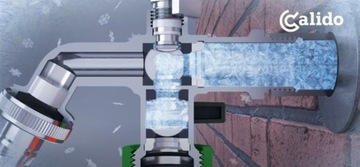

Faza pierwsza - proces zamarzania na wlocie zaworu i we wnętrzu kuli.

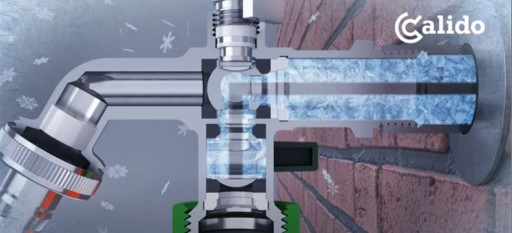

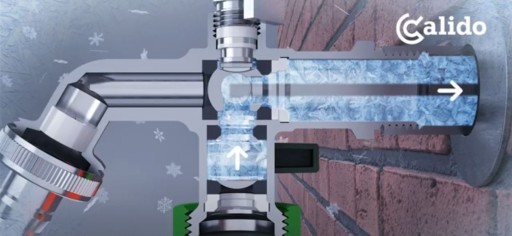

Faza druga - zamarzający rdzeń zostaje wypchnięty z kuli poprzez otwór w stronę instalacji.

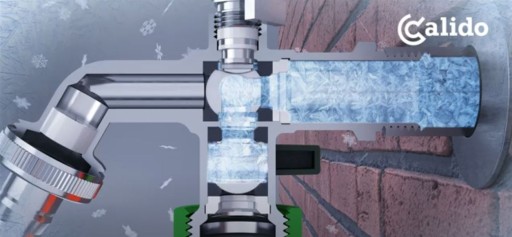

Faza trzecia - ruch kuli dzięki uszczelnieniu z NBR.

Faza czwarta - w wyniku odmrożenia kula wraca w poprzednie miejsce, zawór nie zostaje uszkodzony.

Zawór przeszedł pomyślnie test zamarzania do - 18`C

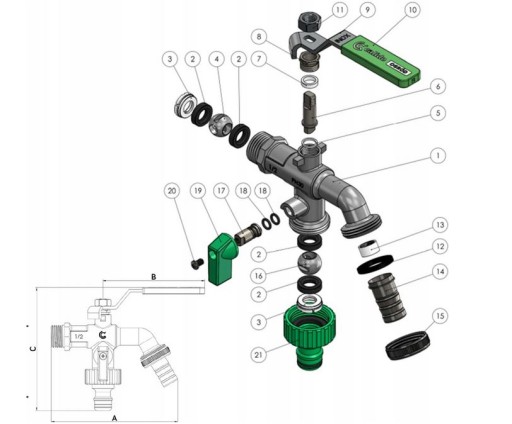

Parametry techniczne:

Lp    Opis                                           Materiał                  Wykończenie powierzchni

1. Korpus zaworu                         mosiądz CW617N   niklowany
2. Pierścień osadczy                     polamid PA
3. Uszczelnienie kuli                     guma NBR
4. Kula                                             mosiądz CW617N  chromowana
5. Nakrętka                                    mosiądz CW618N   chromowana
6. Uszczelka złącza                       guma NBR
7. Kierownica strumienia            polietylen PE
8. Złącze węża ogrodowego       stal nierdzewna 1.4301
9. Pierścień ślizgowo-uszczel.    teflon PTFE
10. Uszczelnienie dławicy             teflon PTFE
11. Trzpień                                      mosiądz CW617N   niklowanyy
12. Nakrętka dławicy                     mosiądz CW614N   niklowana
13. Dźwignia                                   stal nierdzewna 1.4301
14. Nakrętka dźwigni                    stal nierdzewna A2
15. Pokrycie dźwigni                     polietylen PE+EVA

Wymiary:

Kod                         Rozmiar                 A (mm)    B (mm)    C (mm)

CA/ZK-CZBIS20   3/4"x3/4"-20x3/4"-SZ    116            94             128
