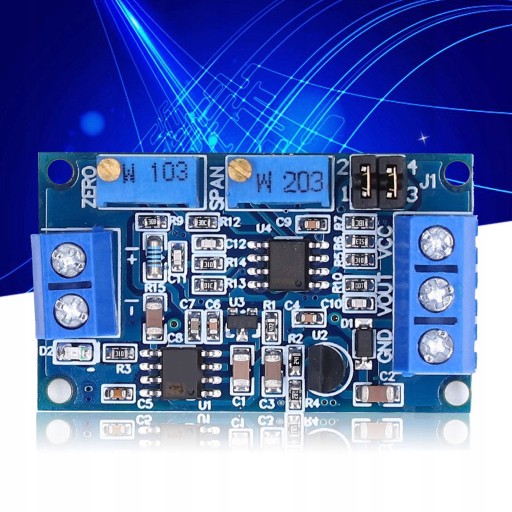

ПРЕОБРАЗОВАТЕЛЬ ТОКОВОЙ ПЕТЛИ 4-20МА В 0-3,3В/5В/10В

Funkcja:

1. Szeroki zakres napięcia zasilania: Konwerter prądu na napięcie ma szeroki zakres napięcia zasilania, a napięcie wyjściowe obsługuje wiele zakresów.

2. Regulowany: Korzystając z zaawansowanej technologii produkcji, punkt 0 i pełną skalę można regulować samodzielnie.

3. Charakterystyka: Wykonany z wysokiej jakości tworzywa sztucznego, konwerter prądu na napięcie ma wysoką stabilność, dobrą liniowość i klasę przemysłową.

4. Wysoka dokładność: Rezystor próbkowania sygnału prądu przyjmuje rezystancję pierścienia kolorów o wysokiej dokładności, która ma wysoką dokładność, niski dryf temperatury i wysoką moc.

5. Zastosowanie: ten moduł jest używany na końcu transmisji sygnału prądowego do konwersji sygnału na sygnał napięciowy do wykrywania pojedynczego chipa.

Specyfikacja:

Typ artykułu: konwerter prądu na napięcie

Materiał: tworzywo sztuczne;

Wprowadzenie produktu: W procesie transmisji sygnału obwodu sygnał napięciowy stanie się słabszy wraz ze wzrostem odległości transmisji. zastosowanie transmisji prądu może uniknąć osłabienia sygnału. Ten moduł jest używany na końcu transmisji sygnału prądowego do konwersji sygnału na sygnał napięciowy do wykrywania pojedynczego chipa;

Obsługa wejścia prądowego: 4 do 20mA, 0 do 20mA

Obsługa wyjścia napięciowego: 0 do 3,3 V, 0 do 5 V, 0 do 10 V

Lista pakietów:

3 xprzetwornik prądu na napięcie

Instrukcja użytkowania:

1. Moduł jest okablowany zgodnie z definicją, a napięcie zasilania wynosi od 7 do 36V (jeśli na wyjściu ma być 10V, napięcie zasilania musi być większe niż 12V)

2. Po włączeniu dioda D2 powinna się świecić, w przeciwnym razie sprawdź połączenie kablowe. Płytka jest zabezpieczona przed odwrotnym podłączeniem, więc odwrotne połączenie nie spali się.

3. Gdy prąd wejściowy ma minimum (0mA lub 4mA), wyreguluj potencjometrem 0, aby wyjście VOUT było minimalne (0.0V lub inne napięcie)

4. Gdy prąd wejściowy ma maksymalną wartość (20mA), wyreguluj potencjometr SPAN, aby wyjście VOUT miało maksymalną wartość (3,3 V lub 5 V lub 10 V, gdy wejście ma wartość od 4 do 20 mA, minimalna moc wyjściowa może wynosić 2,5 V) W zależności od potrzeb wybierz odpowiedni zakres przez osłonę zworki: 4 do 20ma: zakres od 0 do 2,5 V: styki 1 i 2 J1 są zwarte, styki 3 i 4 są zwarte zakres od 0 do 3,3 V: styki J1 1, 2 są rozłączone, 3, 4 styki są rozłączone Zakres od 0 do 5,0 V: J1 styki 1, 2 zwarcie, 3 styki, 4 styki zwarcie Zakres od 0 do 10,0 V: J1 styki 1 i 2 są zwarte, styki 3 i pin 4 jest rozłączony 0 do 20mA: zakres od 0 do 3.3V: J1 pin 1, 2 zwarcie, 3 pin, 4 pin zwarcie 0 do 5.0V zakres: J1 pin&
