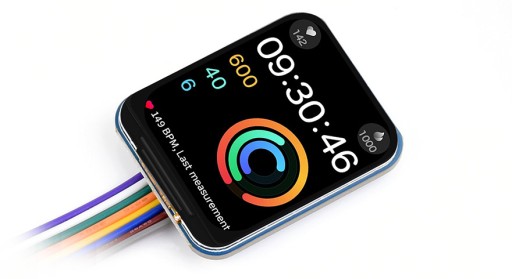

1,69 ЖК-дисплей, 240×280, интерфейс SPI, IPS, 262 тыс. цветов

1.69inch LCD Display Module

• Embedded ST7789V2 Driver Chip, Using SPI Interface
• Comes with examples for Raspberry Pi, Arduino, STM32, etc.

• Napięcie zasilania: 3,3V/5V (Proszę upewnić się, że napięcie zasilania i napięcie logiczne są takie same, w przeciwnym razie urządzenie może nie działać poprawnie.)
• Interfejs komunikacyjny: SPI
• Panel wyświetlacza: IPS
• Układ sterujący: ST7789V2
• Rozdzielczość: 240 (H)RGB × 280 (V)
• Rozmiar wyświetlacza: 27.972 mm × 32.634 mm
• Kąt R wyświetlacza: 4-R5 (mm)
• Wielkość pikseli: 0.11655 mm × 0.11655 mm
• Wymiary: 31.5 mm × 39.0 mm

Zastosowano w tym module kontroler to ST7789V2, kontroler LCD o rozdzielczości 240 × RGB × 320 pikseli, natomiast sam ekran LCD ma rozdzielczość 240 (H) × RGB × 280 (V), co oznacza, że wewnętrzna pamięć RAM ekranu nie jest w pełni wykorzystywana. Ten ekran LCD obsługuje formaty kolorów wejściowych 12-bitowe, 16-bitowe i 18-bitowe na piksel, które to formaty to RGB444, RGB565 i RGB666. Przykład oprogramowania wykorzystuje format kolorów RGB565, który jest również powszechnie stosowanym formatem RGB. Ekran LCD wykorzystuje interfejs komunikacji SPI z czterema liniami, co pozwala zaoszczędzić porty GPIO i zapewnia szybszą komunikację. Rozdzielczość tego modułu to 240 (H) x RGB x 280 (V), jednak z powodu czterech zaokrąglonych narożników (zobacz specyfikację dotyczącą wymiarów), niektóre fragmenty obrazów wejściowych mogą nie być wyświetlane.

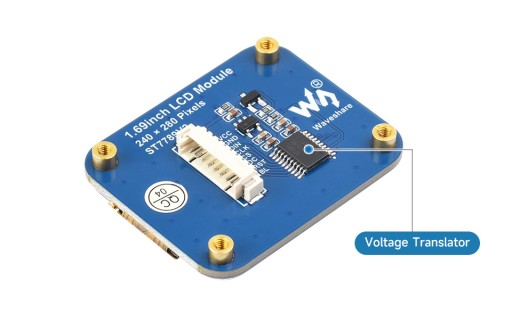

Dzięki wbudowanemu translatorowi napięć, wyświetlacz może współpracować z układami o logice 3.3V oraz 5V. Należy pamiętać, aby napięcie zasilania VCC, było takie samo jak poziomy logiczne I/O.

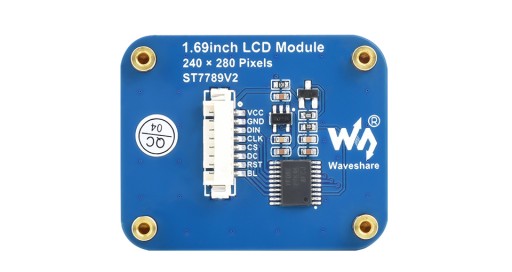

Wbudowany interfejs kontrolny SPI Do użytku z płytami sterującymi takimi jak Raspberry Pi / Arduino / STM32

• VCC: Power (3.3V / 5V input)
• GND: Ground
• DIN: SPI data input
• CLK: SPI clock input
• CS: Chip selection, low active
• DC: Data/Command selection (high for data, low for command)
• RST: Reset, low active
• BL: Backlight

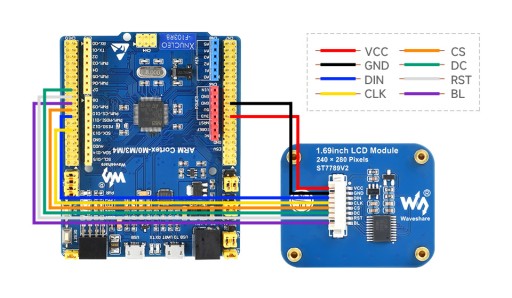

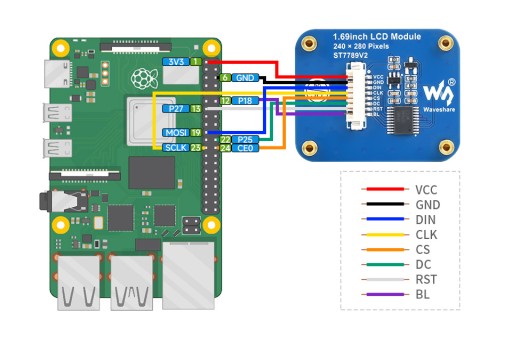

Przykłady podłączenia modułu LCD z różnymi platformami. Dodatkowe informacje na stronie https://www.waveshare.com/wiki/1.69inch_LCD_Module

Moduły mikrokontrolerów widoczne na zdjęciach nie wchodzą w skład zestawu.

W zestawie:

1. 1.69inch LCD Module x1
2. GH1.25 20cm 8Pin cable x1
