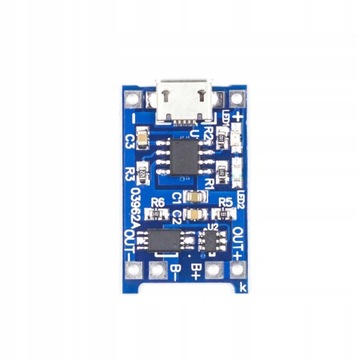

TP4056 Зарядное устройство для литиевых батарей Li-Pol microUSB

Moduł ładowarki LiIon, Li-Pol TP4056

Moduł pozwala na ładowanie 1 ogniwa z prądem ładowania do 1A.

Układ TP4056 chroni również przed nadmiernym rozładowaniem ogniwa poniżej 2.5V.

Idealny moduł do ładowania np. popularnych ogniw 18650

Zasilanie

• Port Micro USB 5v
• Lub piny B- i B+ bezpośrednio na płytce PCB

Wyjście podłączamy do OUT + oraz Out -  zgodnie z znaczeniami biegunów.

Diody LED sygnalizują ładowanie oraz pełen naładowanie ogniwa.

Podstawowe parametry

• Zasilanie 4,5 do 5,5V DC
• Ładowanie do 4,2V (końcowa wartość)
• Maksymalny prąd ładowania 1A
• Diody LED sygnalizujące proces ładowania
• Wymiar 28x17mm
• Zabezpieczenie prądowe 3A oraz przed nadmiernym rozładowaniem 2.5V

Prąd ładowania - możliwa zmiana

Domyślny prąd ładowania to 1A poprzez zmianę rezystencji rezystora R3.

• Fabryczny 122kOhm = 1A
• 2kOhm = 600mA
• 5kOhm = 250mA
• 20kOhm = 70mA

UWAGA: Modyfikacje we własnym zakresie i na własną odpowiedzialność i nie podlegają zgłoszeniom.
