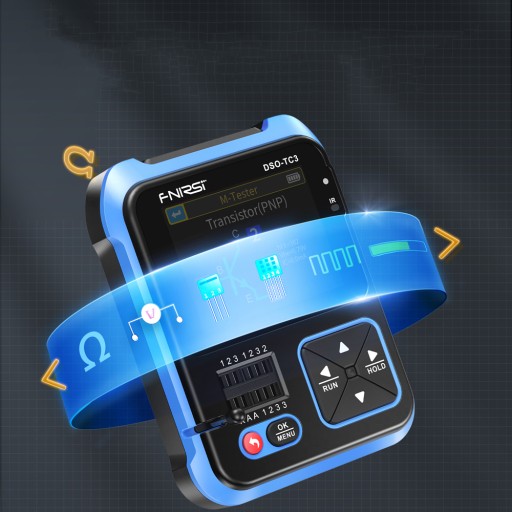

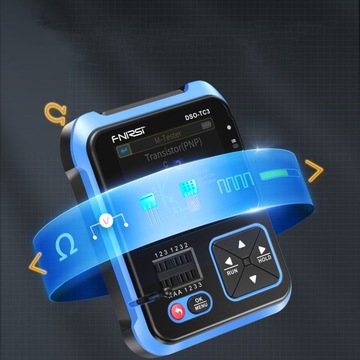

Осциллограф ТЕСТЕР ТРАНЗИСТОРОВ FNIRSI DSO-TC3 3в1

Ten produkt genialnie integruje funkcje oscyloskopu cyfrowego, testera tranzystorów i generatora sygnału w jednym urządzeniu. Z częstotliwością próbkowania w czasie rzeczywistym 10 MS/s i przepustowością 500 Khz. Obsługuje maksymalny pomiar sygnału napięciowego 400 V. Z pełną funkcją spustu (automatyczny, pojedynczy, regularny). Wyposażony w wydajny przycisk AUTO, zmierzony przebieg można wyświetlić bez uciążliwych regulacji. Automatycznie identyfikuj i mierz różne tranzystory. Automatyczne wykrywanie definicji pinów. 6 rodzajów wykrywania przebiegów sygnału. I z funkcją testu ciągłości obwodu.

Cechy:

Funkcja 3 w 1: ten produkt genialnie integruje funkcje oscyloskopu cyfrowego, testera tranzystorów i generatora sygnału w jednym urządzeniu.

Funkcja oscyloskopu cyfrowego: Z częstotliwością próbkowania w czasie rzeczywistym 10 MS/s i szerokością pasma 500 Khz. Obsługuje maksymalny pomiar sygnału napięciowego 400 V. Z pełną funkcją spustu (automatyczny, pojedynczy, regularny). Wyposażony w wydajny przycisk AUTO, zmierzony przebieg można wyświetlić bez uciążliwych regulacji.

Funkcja testera tranzystorów: automatycznie identyfikuje i mierzy różne tranzystory, w tym triodę NPN i PNP, N-kanałowy i P-kanałowy tranzystor polowy z tlenkiem metalu i półprzewodnikiem, JFET, diody, podwójne diody, tyrystory, a także rezystory, cewki indukcyjne, kondensatory, tranzystor polowy itp. element pasywny. Automatyczne wykrywanie definicji pinów.

Funkcja generatora sygnału: 6 rodzajów przebiegów sygnału: fala sinusoidalna, fala prostokątna, fala pulsacyjna, fala trójkątna, fala rampowa, prąd stały. Regulowana częstotliwość wyjściowa 1-100 KHz. Regulowane napięcie wyjściowe 3,3 V. Regulowany współczynnik obciążenia wyjściowego 0-100%.

Funkcja skrzynki narzędziowej: Automatycznie analizuj określony kod podczerwieni protokołu. Inne tryby działania: w tym test ciągłości obwodu, pomiar napięcia wejściowego 0-40V, wyjście PWM, pomiar diody 0-32V, pomiar czujników temperatury i wilgotności itp.

Kompaktowy rozmiar: lekki i przenośny, może być również używany jako przenośne narzędzie do debugowania na miejscu.

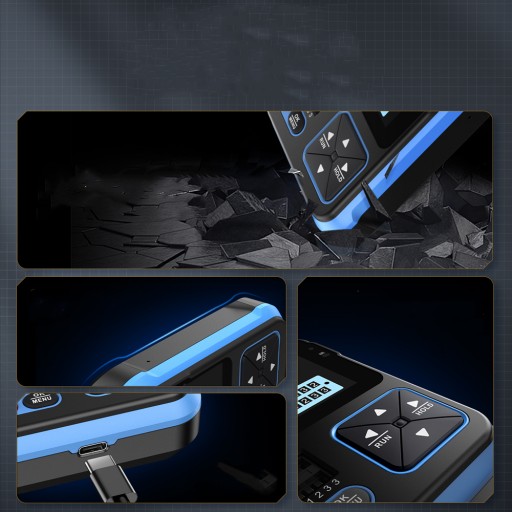

Niezawodna jakość: przyjmuje obudowę antypoślizgową ABS, wklęsłą konstrukcję antypoślizgową, klawisze o wysokiej elastyczności, prosty interfejs, łatwą obsługę.

Cyfrowy wyświetlacz TFT o przekątnej 2,4 cala: kolorowy ekran TFT, wyświetlacz o wysokiej rozdzielczości z podświetleniem LED, z jasnymi kolorami i wysokim kontrastem, można wyraźnie zobaczyć dane w jasnym świetle.

Wysoka dokładność: projekt dekodowania w podczerwieni, szybka reakcja, dokładne przechwytywanie bardzo czułego sygnału odpowiedzi, szybki i dokładny pomiar z małym błędem.

Bogate i wydajne funkcje: Jeden przycisk do automatycznej regulacji, obsługa swobodnego przełączania, obsługa inteligentnych zabezpieczeń przeciwpożarowych.

Długa wytrzymałość: wbudowany akumulator litowo-polimerowy o dużej pojemności 1500 mAh, długa żywotność, interfejs typu C, ciągłe zasilanie bez transformatora izolacyjnego, bezpieczniejsze w użyciu.

Składany wspornik: wyposażony w niewidoczny wspornik, zintegrowane składanie, stabilne umieszczenie, wolne ręce, nie zajmuje zbyt dużo miejsca.

Szerokie zastosowania: nadaje się do debugowania mcu, naprawy samochodów, naprawy sprzętu gospodarstwa domowego, elektronicznego konkursu DIY, debugowania zasilania, falownika itp.

Dane techniczne:

Nazwa: Oscyloskop cyfrowy 3w1

Materiał: ABS

Typ: wysoka konfiguracja

Wyświetlacz: kolorowy ekran TFT o przekątnej 2,4 cala

Bateria: Wbudowana bateria litowa wielokrotnego ładowania 1500 mah (w zestawie)

Interfejs ładowania: USB Type-C, +5V

Oscyloskop cyfrowy: 10MSa/s

Częstotliwość próbkowania w czasie rzeczywistym: 500 kHz

Pasmo analogowe: 1ΜΩ

Rezystancja wejściowa: prąd przemienny/prąd stały

Sposób łączenia: 400V

Zakresy napięć testowych: 10mV-10V

Czułość pionowa (x1): 1us-10s

Poziome zakresy podstawy czasu:

Tryb wyzwalania: Auto / Normalny / Pojedynczy

Typ wyzwalacza: Zbocza narastające / Zbocza opadające

Zamrożenie kształtu fali: Tak

Pomiar automatyczny: Tak

Tester tranzystorów:

Kondensator: 25pF ~ 100mF

Rezystor: 0,01 Ω ~ 50 ΜΩ

Induktor: 10uH ~ 1000uH

Bateria: 0,1 ~ 4,5 V

Napięcie wejściowe: 0 ~ 40 V

DS18B20: 0-85 ℃

DHT1: 0-60°C/5-95%

Generator sygnału:

Sinusoida: 1-10KHz/0-3.3V/50%

Fala prostokątna: 1-100 KHz/3,3 V/50%

Fala impulsowa: 1-100KHz/3.3V/0-100%

Fala trójkątna: 1-10KHz/0-3.3V/50%

Rampa: 1-10KHz/0-3.3V/0-100%

Prąd stały: 0-3,3 V

Rozmiar produktu: 110*76*30mm/4.33*2.99 * 1,18 cala

Rozmiar opakowania: 140*125*55mm/5.51*4.92 * 2,17 cala

Waga opakowania: 345 g / 12,17 uncji

Lista pakowania (wysoka konfiguracja):

1*Oscyloskop cyfrowy 3w1

1 * Adapter

1 * Sonda

1 * Sonda wysokiego ciśnienia

3 * hak testowy

1 * kabel typu C

1 * Instrukcja
