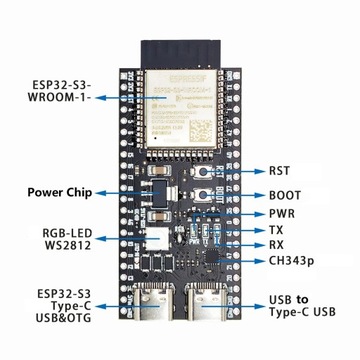

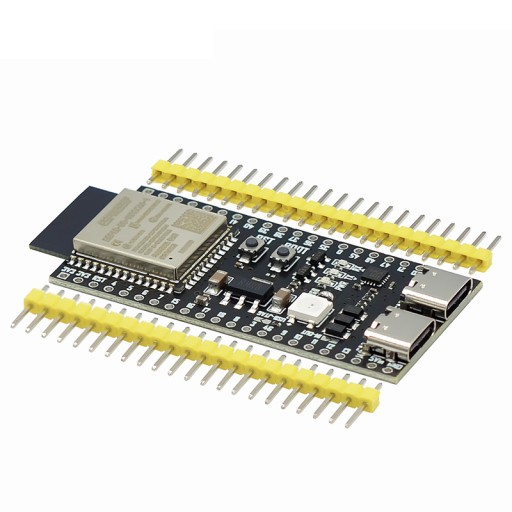

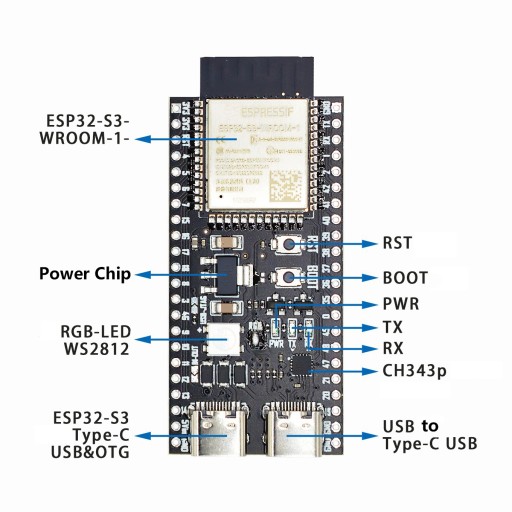

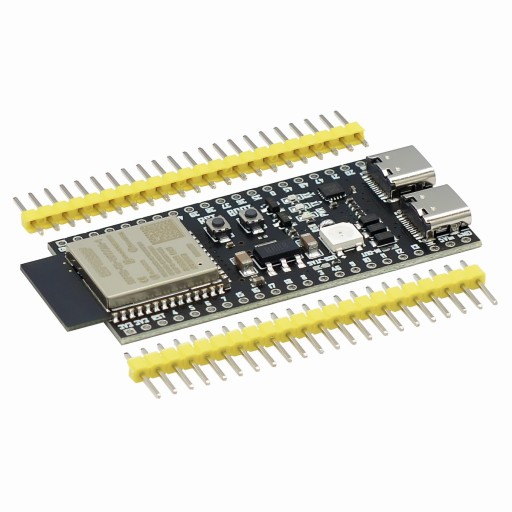

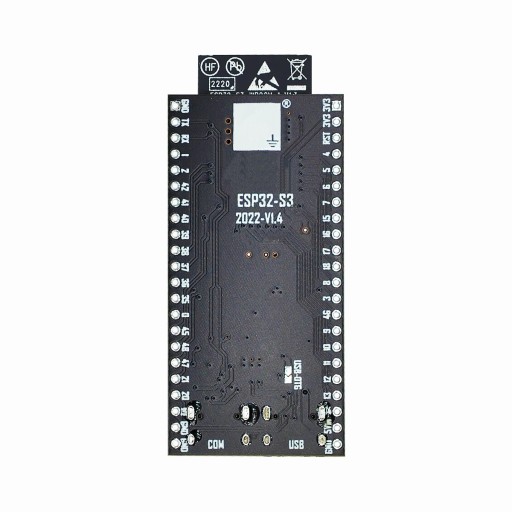

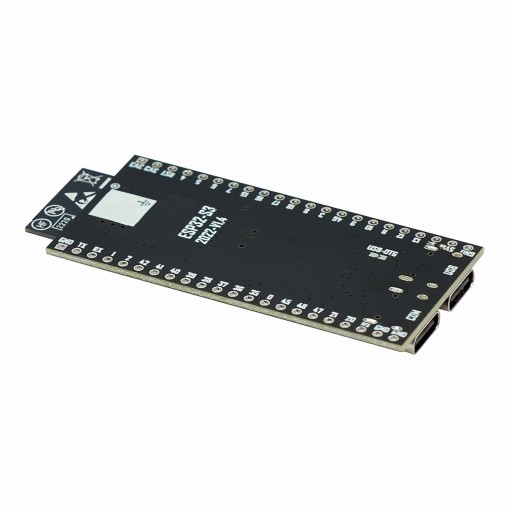

ESP32-S3-DevKitC-1 N8R2 Wi-Fi BLE 5.0 Mesh Type C

Charakterystyka produktu

Wi-Fi:

Obsługa protokołu IEEE 802.11 b/g/n

·Obsługuje pasma 20 MHz i 40 MHz w paśmie 2,4 GHz

Obsługa trybu 1T1R z szybkością transmisji danych do 150 Mb/s

·Bezprzewodowe multimedia (WMM)

· Agregacja ramek (TX/RXA-MPDUTX/RXA-MSDU)

·ImmediateBlockACK

·Fragmentacjai

defragmentacja)

·Możliwość transmisji (TXOP)

· Automatyczne monitorowanie Beacon (sprzęt TSF)

4x interfejs wirtualnego Wi-Fi

Wsparcie infrastruktury BSS w tym samym czasie

Tryb stacji, SoftAPmodeStation+SoftAPmode

Formuła i tryb hybrydowy

Należy pamiętać, że chipy ESP32-C3series skanują w trybie stacji

Podczas śledzenia kanał SoftAP zmieni się jednocześnie

·Różnorodność anten

·802.11mc FTM

·Obsługa zewnętrznych wzmacniaczy mocy

Bluetooth:

·BluetoothLE:Bluetooth5

Bluetoothmesh

· Tryb wysokiej mocy (20 dBm) współdzieli PA z Wi-Fi

·Obsługa szybkości 125 Kbps500 Kbp1Mbp,2

Mb/s

·Rozszerzenia reklam

Wiele zestawów reklam

·Algorytm wyboru kanału#2

·Wi Fi i Bluetooth współistnieją, dzieląc tę samą antenę

Procesor i pamięć

·32-bitowy dwurdzeniowy procesor LX7 do 240 MHz

·CoreMarkscore:

* Dominująca częstotliwość pojedynczego rdzenia 240 MHz: 613,86

CoreMark;dwa przecinek pięćsześćCoreMark/MHz

· Dwurdzeniowy, główna częstotliwość 240 MHz; znak rdzenia 1181,60

4,92 Znak rdzenia/MHZ

·128-bitowa szerokość bitowa magistrali danych obsługująca instrukcje SIM

·384 KB pamięci ROM

·512KBSRAM

·16 KB RTC SRAM

·SPIDualSPIQuad SPIOctalSPI,QPI,OPI,

Interfejs QPI jest zewnętrznie połączony z wieloma

pamięć flash i zewnętrzna pamięć RAM

·Kontroler Flash z mechanizmem pamięci podręcznej

·Obsługa programowania flashonline

Zaawansowane interfejsy peryferyjne i czujniki

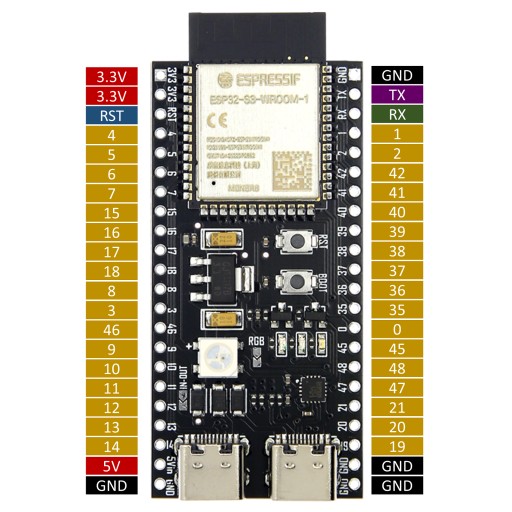

·45 portów GPIO

·Interfejs cyfrowy:

-4xSPI

-1 x interfejs LCD (8-16 bitów równoległych R880

MOTO6800)) obsługuje RGB565, YUV422,

Konwersja między YUV420 i YUV411

-1x interfejs kamery DVP8-bit-16bit

-3xUART

-2X12C

-2X12S

-1XRMT(TX/RX)

-1X licznik impulsów

-Do 8 kanałów dla kontrolerów LEDRWM

-1 X pełna prędkość USB OTG

-1 kontroler szeregowy XUSB/JTAG

-2XMCPWM

-1 interfejs hosta XSDIO z 2 gniazdami na karty

-Uniwersalny kontroler DMAGDMA dla odbiorników short.5

Kanał i 5 kanałów nadawczych

-1 kontroler TWAI zgodny z IS11898-1

(specyfikacja CAN2.0)

·Interfejs analogowy:

-2x12bit SARADC do 20 kanałów

-1xczujnik temperatury

·Regulator czasowy:

-4x54bitowy uniwersalny zegar

-1x52-bitowy zegar systemowy

-3Watchdogtimer

Niskie zarządzanie energią

·Jednostka zarządzania energiąpięć trybów zużycia energii

·Procesor o bardzo niskim zużyciu energii (ULP):

-ULP-RISC-Vkoprocesor

-ULP-FSMkoprocesor

Mechanizm bezpieczeństwa

·Bezpieczny rozruch

· Szyfrowanie Flasha

·4096 bitów OTP, użytkownicy mogą używać do 1652 bitów

· Akcelerator sprzętowy szyfrowania:

-AES-128/256(FIPSPUB197)

·Hash(FIPSPUB180-4)

·RSA

·Generator liczb losowych (RNG)

·HMAC

·Podpis cyfrowy
