ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО НАПРЯЖЕНИЯ ИМПУЛЬСНЫЙ ПЛОСКИЙ СВЕТОДИОДНЫЙ МЕБЕЛЬ 12 В 100 Вт PFC SLIM GLP

GTPC-100-12-S Zasilacz stałonapięciowy LED GLP

Uwaga!

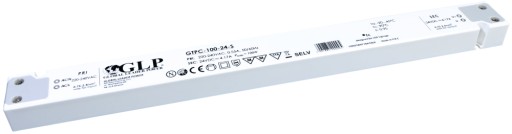

Zdjęcie w celach podglądowych, proszę nie sugerować się podanymi na nim parametrami, poprawne poniżej w specyfikacji

Najważniejsze cechy:

• Zasilacz stałonapięciowy
• Uniwersalny zakres wartości napięcia wejściowego
• Zabezpieczenia: Przeciążeniowe / Nadnapięciowe / Zwarciowe
• Wbudowany aktywny układ korekcji współczynnika mocy PFC
• Chłodzenie swobodnym obiegiem powietrza
• II klasa ochronności
• Ultra niski i wąski gabaryt
• Certyfikat CB

Specyfikacja techniczna:

• Model: GTPC-100-12-S
• Producent: GLP

WEJŚCIE

• Zakres napięć: 180 ÷ 264 V AC
• Zakres częstotliwości napięcia: 47 ÷ 66 Hz
• Sprawność (typ.): 91%
• Prąd AC (typ.): 0,55 A / 230 V AC
• Prąd rozruchowy (typ.): 50 A / 230 V AC; TWIDTH (czas do półszczytu) = 300μs

WYJŚCIE

• Napięcie znamionowe: 12 V
• Prąd znamionowy: 8.34 A
• Zakres prądu: 0 ÷ 8.34 A
• Moc znamionowa: 100 W
• Stabilizacja UWY w zależności od zmian UWE: ± 5%
• Stabilizacja UWY w zależności od zmian IWY: ± 5%
• Tolerancja [3]: ± 5%
• Tętnienia i szumy (max.) [2]: 500mVP-P
• Czas ustalania [4]: 500 ms / 230 V AC pod pełnym obciążeniem

ZABEZPIECZENIA

• Przeciążeniowe: Zakres: 120-180% mocy znamionowej, Typ: Naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Zwarciowe: Typ: Naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Nadnapięciowe: Zakres: 17-22 V, Typ: Naprzemienne zał./odł. napięcia wyjściowego. Automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -20~+50°C
• Wilgotność względna w czasie pracy: 20~90% RH (bez kondensacji)

WYMIARY I WAGA

• Wymiary długość x szerokość x wysokość (mm): 320 × 30 × 18,2
• Waga: 0,21 kg

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ

• Normy bezpieczeństwa: Zgodność z EN 61347-1, EN 61347-2-13, EN 60598-1
• Wytrzymałość izolacji: WE/WY: 3,75kVAC
• Rezystancja izolacji: WE/WY: 100MΩ/500VDC/25°C/70%
• Normy emisji EMC: Zgodność z EN 55015, EN 62493
• Normy odporności EMC: Zgodność z EN 61547
• Prąd harmonicznych: Zgodność z EN 61000-3-3; EN 61000-3-2

1. Podane parametry (jeśli nie zaznaczono inaczej) zmierzono dla napięcia zasilania 230 V AC, obciążenia znamionowego w temperaturze otoczenia 25°C.
2. Tętnienia i szumy zmierzono dla pasma 20MHz używając skręconych przewodów pomiarowych oraz kondensatorów 0.1μF i 47μF połączonych ze sobą równolegle.
3. Tolerancja wyraża maksymalną rozbieżność napięcia wyjściowego, uwzględniając zmiany przy załączaniu, w zależności od zmian napięcia wejściowego oraz w zależności od zmian prądu obciążenia.
4. Czas ustalania mierzony jest w zakresie 0 ÷ 90% znamionowego napięcia wyjściowego.
5. Zasilacz jest komponentem nieprzeznaczonym do montażu przez użytkownika końcowego. Zasilacz spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej jednakże dla finalnego urządzenia zawierającego zasilacz należy ponownie wykonać badania celem weryfikacji spełnienia norm całego układu.
