Индукционный нагреватель ЗВС, плита 1000Вт

Cechy: Ta sekcja ogrzewania indukcyjnego za pomocą niskonapięciowego zasilacza prądu stałego 12-48V

Maksymalny prąd 20A, maksymalna moc 1000W.

Sprawdzony zasilacz 53V przy prawidłowym działaniu.

Ze względu na swoją umiarkowaną moc, może być stosowany do małych części przez majsterkowiczów do hartowania, wyżarzania i innej obróbki cieplnej,

Może być również używany z tyglem grafitowym topiącym złoto, srebro, miedź, aluminium i inne metale, równomierne ogrzewanie szybkie, bardzo wygodne.

Dane techniczne:

• Średnica wewnętrzna cewki: 40mm
• Wysokość cewki: 50mm
• Wejście 24V bez prądu obciążenia 3A
• Wejście 48V bez prądu obciążenia 6A
• Im wyższe napięcie, tym większy prąd grzewczy, gdy to samo, efekt jest lepszy,
• Ale jednocześnie ciepło jest również duże, więc aby wyeliminować rzeczywistą sytuację, aby wybrać napięcie wejściowe, wystarczy ogólne użycie słów zasilanie 24 V lub 36 V.
• Pasuje do zasilacza 12-36V (brak w zestawie)
• Cewka akceptuje tygiel 40 mm.

Uwaga:

• 1, zestaw zawiera pełny zestaw elementów obwodu napędowego i mosiądzu
• 2, kupujący muszą przynieść własne urządzenie zasilające i chłodzące.
• 3, płytka drukowana wykorzystująca dwustronną płytkę z włókna szklanego, głównie miedziane ślady służą do poszerzenia całej tylnej powierzchni obwodu rezonansowego wspólnego, praca ciągła, proszę dodać wentylator, aby wydmuchał z góry, do kondensatorów rezonansowych i innych elementów fajny.
• 4, korzystanie z zasilacza impulsowego Należy pamiętać, że ze względu na dużą moc funkcja powolnego startu jest na ogół powolna, gdy napięcie wyjściowe maszyny po otwarciu powoli rośnie, podczas gdy jest ona włączana przed indukcyjnym obwodem grzewczym, jeśli napięcie wzrośnie do 12 V, ponieważ niewystarczające napięcie nie może pozwolić sobie na wibracje, co powoduje jednoczesne przewodzenie dwóch rur mos, więc spalone elementy.
• Więc pierwszy zacznie przełączać napięcie zasilania osiąga 12V powyżej, a następnie uzyskuje dostęp do obwodu ogrzewania indukcyjnego.
• 5, Objętość ogrzewanego obiektu wewnątrz wężownicy grzewczej nie może przekraczać 1/5 objętości (jeśli cylinder grzejny, to średnica wężownicy grzewczej jest mniejsza niż średnica 1/3), lub może to być spowodowane przeciążeniem lub przepalić zasilanie obwodu.
• Chociaż ten obwód może tolerować moment prądu wejściowego 20-30 A, ale nie przekracza 15 A podczas bezpiecznej pracy, możesz łatwo dodać amperomierz między zasilaczem a płytą sterownika ogrzewania, ale zawsze monitorować przeciążenie prądowe.
• Ten obwód może nie tylko nagrzewać indukcyjnie, miedziana rura do transformatora wysokiej częstotliwości, jest potężnym falownikiem.

1, Aby zwiększyć radiator za pomocą niestandardowego podłoża o grubości nawet 8,5 mm!

Wydajność chłodzenia jest bardzo potężna.

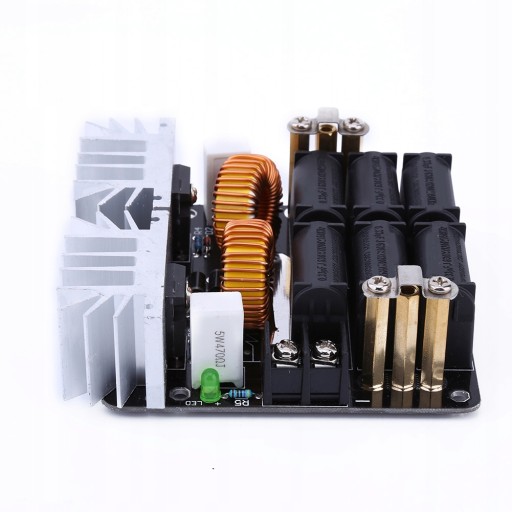

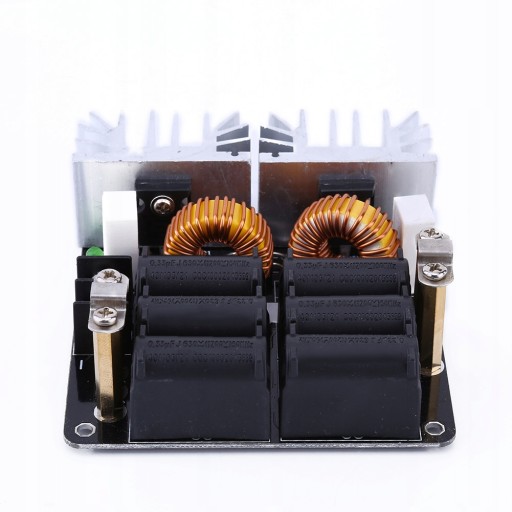

2, za pomocą filarów M4, gorączka mniejsza, bardziej wydajna. Pakiet w zestawie: 1 x płytka grzewcza indukcyjna niskiego napięcia ZVS

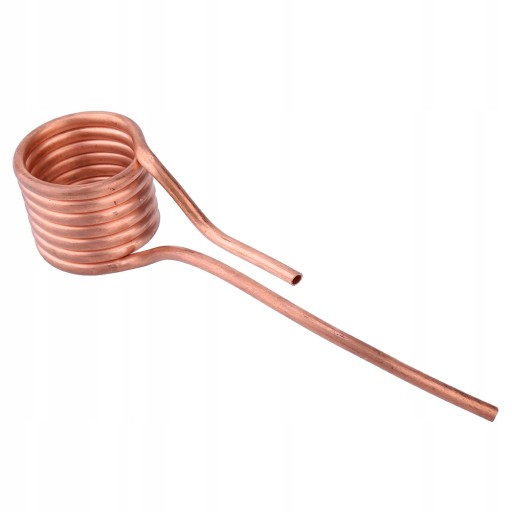

1 x mosiądz
