Проект дома до 70м² Комин Сродек

1. Projekt Budynku Murowanego do 70m2 z poddaszem wersja PDF (same rzuty i przekroje z opisami technicznymi) z filmów YouTube "dom25tys"

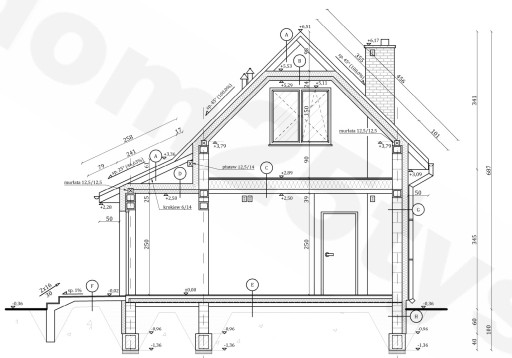

rzut parteru, rzut fundamentów, rzut dachu, przekrój pionowy, elewacje, rzut więźby dachowej, rzut stropu, rzut poddasza

Wysokość parteru 250 cm Ganek 250 cm

Wysokość strychu 240cm

Wysokość do kalenicy 6,51m

Kąt dachu 45 stopni Ganku 25 stopni

Podstawowe dane techniczne budynku:

wymiary zewnętrzne        - 7,10 x 7,30m

powierzchnia zabudowy    - 43,48   m2

powierzchnia netto            - 56,67   m2

powierzchnia użytkowa     - 46,26   m2

kubatura                            - 215,65  m3

Program użytkowy:

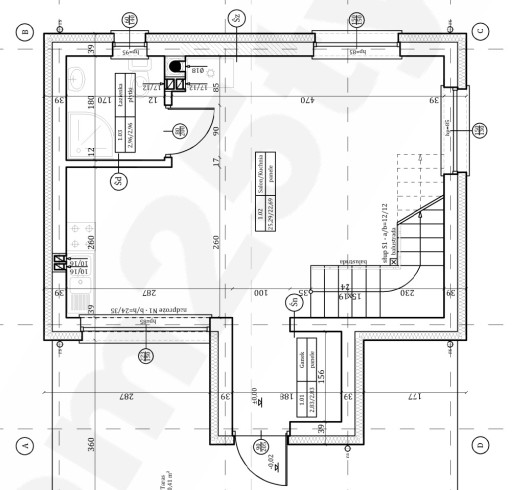

1/Parter:

1/01. Ganek             -     2,83   (2,83) m2

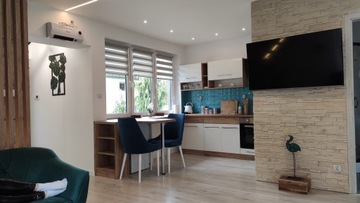

1/02. Salon/Kuchnia  -   25,29  (22,69)m2

1/03. Łazienka            -   2,96   (2,96)  m2

Razem                        31,08    28,48 m2

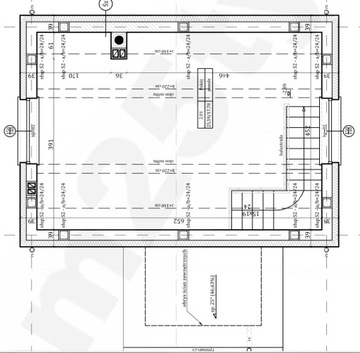

2/Poddasze:

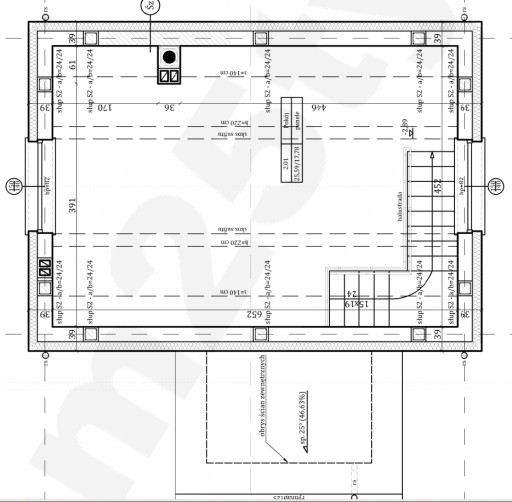

2/01. Pokój             -    25,59  (17,78)  m2

Razem                       25.59  (17,78)  m2

2. Opis techniczny PDF

3. Poradnik Budowy 35/70m2 (136 stron PDF)

Projekt nie posiada instalacji

Projekt nie posiada konstrukcji

Przedmiot sprzedaży to same rysunki i opisy na podstawie których można wykonać projekt architektoniczno budowlany
