Водонагреватель FLOWAIR LEO L1 32,3 кВт

Nagrzewnica wodna Flowair L1 Linia Basic w zestawie z z konsolą montażową oraz sterownikiem TS.

• wydajność: 32.3
• ilość rzędów wymiennika: 1
• średnica przyłączy: 3/4
• ogrzeje kubaturę: 600m3-1000m3
• materiał: EPP
• zasięg strumienia powietrza: 24.0/15.0/9.5
• przepływ powietrza: 4250/2800/1700
• napięcie elektryczne: 230/50
• pobór energii elektrycznej: 330/240/120
• stopień ochrony: 54/F
• waga urządzenia bez wody: 14.9

NAGRZEWNICA WODNA:

Przeznaczona do montażu wewnątrz pomieszczeń o szerokim zakresie mocy grzewczych: 1,3 - 32,3 kW

Obudowa została wykonana z lekkiego i wytrzymałego materiału EPP (spieniony polipropylen).

Specjalnie zaprojektowana konsola umożliwia montaż pionowy urządzenia na wąskich słupach i przegrodach. Mocowana do aparatu pionowo umożliwia jego montaż równolegle pod różnymi kątami ściany. Specjalne uchwyty podstropowe pozwalają na montaż podsufitowy.

Aparaty LEO współpracują również z komorami mieszania tworząc najprostszy system wentylacji mechanicznej.

ZALETY Nagrzewnicy Wodnej Flowair LEO

• Energooszczędność
• Trwałość zużytych materiałów
• Sprawdzone rozwiązanie
• Gwarancja Jakości
• Oszczędność czasu i pieniędzy
• 3-biegowy wentylator nawiewny
• Obudowa EPP

• Nagrzewnicę wodą Flowair Leo L1
• Konsolę montażową - dedykowana do montażu nagrzewnicy Flowair.
• Sterownik TS: -  Umożliwia wybór jednego z trzech biegów wentylatora oraz pozwala na sterowanie siłownikiem zaworu w zależności od temperatury otoczenia.

ZESTAW

Nagrzewnica LEO

• 3-biegowy wentylator

• lekka i wytrzymała obudowa z EPP

• szeroki zakres mocy grzewczych 1,3 - 32,3 kW

Konsola obrotowa

• obrót urządzenia o 170 stopni

• montaż naścienny i podstropowy

• możliwość montażu pod różnymi

kątami do przegrody

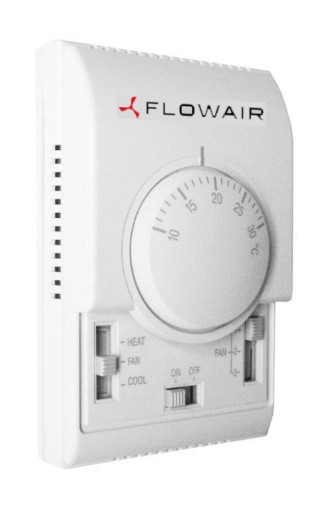

TS - 3 -stopniowy regulator obrotów z termostatem

• 3 stopnie regulacji wydajności

• tryb ciągły i termostatyczny

• funkcje grzania i wentylacji

Konsola jest dedykowana do nagrzewnicy Flowair LEO S. Urządzenie to umożliwia montaż urządzenia prostopadle lub pod różnymi kątami do przegrody. Konsola pozwala również na obrót nagrzewnicy o kąt 170.

Regulator TS  3 – stopniowy regulator obrotów z termostatem umożliwia wybór jednego z trzech biegów wentylatorów oraz pozwala na sterowanie siłownikiem zaworu w zależności od temperatury otoczenia.

W przypadku obniżenia temperatury poniżej zadanej przez użytkownika zawór z czynnikiem otwiera się, a po jej osiągnięciu zamyka się. TS umożliwia ustawienie dwóch trybów pracy wentylatora: ciągłego po osiągnięciu zadanej temperatury wentylator pracuje w dalszym ciągu, przerywanego: wentylator się zatrzymuje po ociągnięciu zadanej temperatury.

Regulator TS umożliwia również nastawienie trybu pracy nagrzewnicy; HEAT, FAN, COOL.

Ponieważ częścią składową termostatu jest czujnik temperatury, zależy zamontować go w takim pomieszczeniu, aby nie był narażony na wpływ czynników, które mogłyby zaburzyć jego pomiar (np. promieniowanie słoneczne).

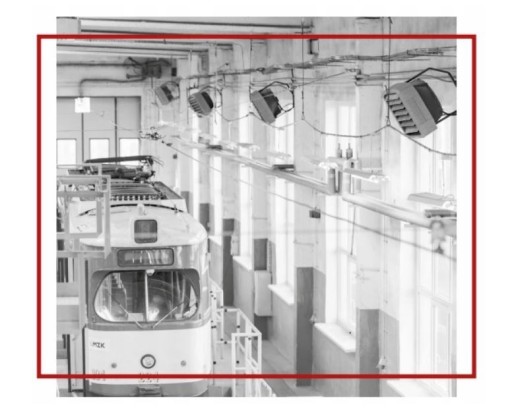

ZASTOSOWANIE

Obiekty o dużych kubaturach: hale przemysłowe, magazyny,

pawilony handlowe, hale produkcyjne, hale sportowe, obiekty

sakralne itp., jak i mniejsze pomieszczenia np.: warsztaty, garaże,

sklepy, salony samochodowe, stacje benzynowe itp

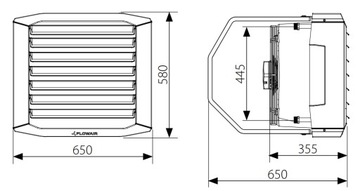

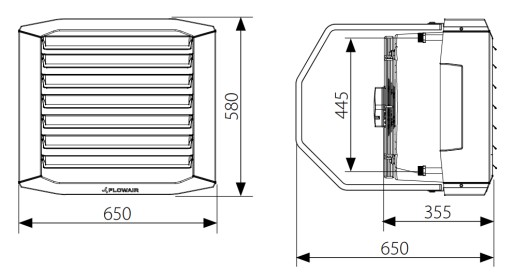

WYMIARY URZĄDZENIA

Zakresy wydajności i mocy NAGRZEWNIC LEO

INSTALACJA I MOŻLIWOŚCI MONTAŻU

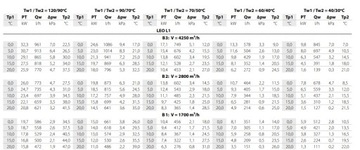

Parametry doboru nagrzewnic

• Legenda
• V- przepływ powietrza
• PT- moc grzewcza
• Tp1- temperatura powietrza na wlocie do aparatu
• Tp2- temperatura powietrza na wylocie z aparatu
• Tw1- temperatura czynnika na zasilaniu wymiennika
• Tw2- temperatura czynnika na powrocie z wymiennika
• Qw- strumień przepływu czynnika w wymienniku
• Δpw- spadek ciśnienia czynnika w wymienniku

Montaż i odległości montażowe

Nagrzewnice mogą być montowane do przegród pionowych i poziomych w dowolnej pozycji. Podczas montażu należy zachować zalecane odległości od przegród.

MONTAŻ ZA POMOCĄ KONSOLI MONTAŻOWEJ

WSKAZÓWKI MONTAŻU

1. Należy zapewnić równomierne rozprowadzenie powietrza w całej objętości pomieszczenia.

2.Nagrzewnice należy montować w taki sposób, by struga nawiewanego powietrza była kierowana do strefy przebywania ludzi.

3.Nagrzewnice montowane na przeciwległych ścianach montować „na zakładkę”.

4.Przy montażu blisko narożników kierować strumień powietrza do środka pomieszczenia tak, by uniknąć przyklejania się strugi do ściany.

5.Nagrzewnice montować w taki sposób aby nie ograniczać strugi nawiewanego powietrza.

6.Nagrzewnice montować w taki sposób aby zapewnić swobodny dopływ powietrza wokół urządzenia.

ETYKIETA JAKOŚCI

Parametry urządzeń potwierdzone są przez akredytowane laboratorium badawcze.

Firma Flowair doba o jakość swoich produktów, współpracuje z niezależnym, międzynarodowym, akredytowanym laboratorium badawczym.

Wyniki badań jednoznacznie potwierdzają parametry techniczne urządzeń.

Etykieta na urządzeniu przedstawia rzeczywiste parametry urządzenia – jego rzeczywistą moc, zasięg strumienia powietrza, hałas.

Parametry te zostały określone przy realnych warunkach brzegowych jakie występują w większości obiektów.

Etykieta na produktach FLOWAIR jest gwarancją dla wszystkich osób zaangażowanych w inwestycję budowlaną, gdyż wiarygodne dane techniczne eliminują ryzyko inwestycyjne. Klient ma pewność, że produkt został przebadany, a parametry urządzenia są zgodne z opisem.

AKREDYTOWANE LABORATORIUM BADAWCZE Wybrane przez FLOWAIR laboratorium badawcze to międzynarodowa firma, dbająca o wysoki standard badań. Wyniki badań są cenione przez producentów na całym świecie. Badania zostały wykonane w oparciu o normy europejskie, standardy międzynarodowe jak również rodzime przepisy obowiązujące w Polsce. Raporty wydawane przez Laboratorium stanowiły podstawę do przygotowania etykiety jakościowej.

Przy wysokich pomieszczeniach pomyśl o destryfikatorach.

FUNKCJA DESTRYFIKATORA

Podstawową funkcją destryfikatora jest przeciwdziałanie gromadzeniu się ciepłego powietrza w górnych strefach pomieszczenia. Wentylator zasysa ciepłe powietrze i wymusza jego przepływ ku dołowi, do strefy przebywania ludzi. Powoduje to zmniejszenie strat ciepła przez strop i skutkuje szybszym ogrzaniem budynku.
