AD8317 Измеритель радиочастотной мощности 1M–10 ГГц, 60 дБ

Funkcja:

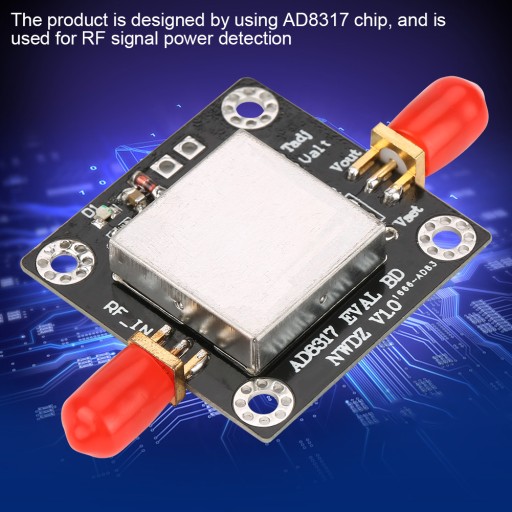

1. Produkt został zaprojektowany przy użyciu układu AD8317 i służy do wykrywania mocy sygnału RF.

2. Może wykryć moc w zakresie od -55dBm do 0dBm sygnału RF, dzięki czemu sygnał RF jest konwertowany na napięcie wyjściowe prądu stałego.

3. Im większa amplituda lub moc sygnału RF, tym wyższe napięcie wyjściowe, a napięcie wyjściowe jest wprost proporcjonalne do logarytmu amplitudy sygnału wejściowego, rozszerzając w ten sposób zakres dynamiczny wykrywanego sygnału, który zakresy reac

4. Może być szeroko stosowany w wykrywaniu sygnału o częstotliwości radiowej, pomiarze mocy sygnału, wykrywaniu natężenia pola środowiskowego.

5. Może być również używany jako część automatycznej kontroli wzmocnienia i automatycznej kontroli poziomu.

Specyfikacja:

• Cechy:
• Produkt został zaprojektowany przy użyciu układu AD8317 i służy do wykrywania mocy sygnału RF.
• Może wykryć moc w zakresie od -55dBm do 0dBm sygnału RF, dzięki czemu sygnał RF jest konwertowany na napięcie wyjściowe prądu stałego.
• Im większa amplituda lub moc sygnału RF, tym wyższe jest napięcie wyjściowe, a napięcie wyjściowe jest wprost proporcjonalne do logarytmu amplitudy sygnału wejściowego, rozszerzając tym samym zakres dynamiki wykrywanego sygnału, który sięga 55dB.
• Może być szeroko stosowany w wykrywaniu sygnału o częstotliwości radiowej, pomiarze mocy sygnału, wykrywaniu natężenia pola środowiskowego.
• Może być również używany jako część automatycznej kontroli wzmocnienia i automatycznej kontroli poziomu.
• Zastosowanie: kontrola wartości zadanej nadajnika RF i monitorowanie poziomu; Monitorowanie mocy w radiowym nadajniku liniowym; Pomiary RSSI w stacjach bazowych, WLAN, WiMAX i radarach
• Specyfikacja:
• Impedancja wejściowa: 50 omów
• Impedancja wyjściowa: 50 omów (impedancja wideo)
• Częstotliwość robocza: 1MHz ~ 10GHz
• Zakres napięcia wyjściowego: 1,6 ~ 0,4 v (odpowiadający -55 ~ 0 dBm)
• Stosunek wejścia/wyjścia: 22mv/dBm
• Zakres dynamiki wejściowej: -60 ~ + 5dBm (wysoki liniowy zakres dynamiki: -55 ~ 0 dBm)
• Napięcie zasilania: +3,3~5V.DC @20mA
• Rozmiar: 6.5*3.5cm/2.6*1,4 cala
• Waga: ok. 9 g/0,3 uncji
• Lista pakietów:
• 1 x logarytmiczny miernik mocy
