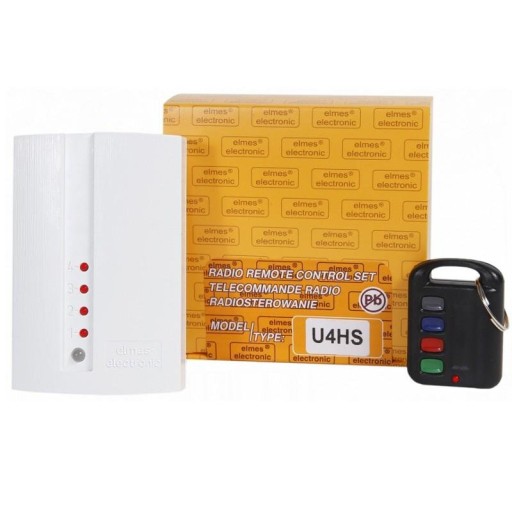

ELMES U4HS ЧЕТЫРЕХКАНАЛЬНЫЙ ПРИЕМНИК 12В + ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Zdalne sterowanie U4HS składa się z odbiornika z czterema wyjściami przekaźnikowymi oraz pilota 4-przyciskowego CH4HT. Odbiornik w zestawie zasilany jest z 12VDC, ale dostępna jest wersja odbiornika zasilanego z 24V DC/AC. Urządzenie przeznaczone jest do systemów alarmowych i zdalnego sterowania i wykorzystuje system kodowania zmiennego KEELOQ(R). Współ­pra­cuje ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.

Opis działania

Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przeka­źnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny), lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny). Taki sposób pracy dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w od­bior­niku, załączenie wyjścia trwa do chwili jego wyłą­cze­nia w na­daj­niku.

Cechy odbiornika:

• częstotliwość pracy: 433,92 MHz, odbiornik superheterodynowy,
• 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności 1A/128V,
• dwa tryby pracy wyjścia, ustawiane niezależnie dla każdego kanału: bistabilny i monostabilny,
• na zamówienie specjalna wersja do wyciągarki, w której wyjście jest zalaczone jak długo naciśnięty jest przycisk pilota,
• funkcja mini centrali,
• pamięć do 112 nadajników.

DANE TECHNICZNE:

•  odbiornik i nadajniki przystosowane do pasma radiowego 434 MHz  (433,92 MHz),
•  4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności: 1A/30VDC lub 0,5A/125VAC;
•  czas załączenia wyjść przekaźnikowych w trybie monostabilnym: od 0,25s do 4 godzin.
•  zasilanie odbiornika: 10-15VDC.
•  pobór prądu: spoczynkowy 20mA, maks. 120mA,
•  obciążalność wyjścia sygnalizacyjnego S: 1A/60V,
