Sterownik U-22 do kotła pieca regulator OBSŁUGA - DMUCHAWA + POMPA CO

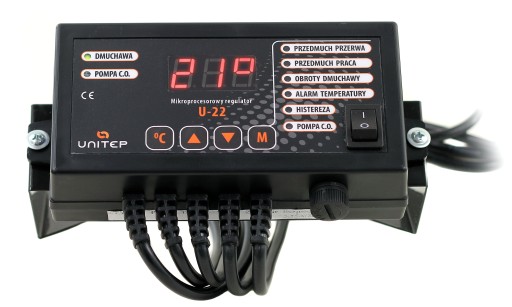

STEROWNIK U-22

Idealnie współpracuje praktycznie z każdym kotłem zasypowym (bez podajnika).

Obsługuje: NADMUCH i POMPA C.O.

Cechy:

• pobór mocy tylko 2 W,
• histereza w zakresie 1-9°C,
• prosto od producenta,
• solidna i trwała konstrukcja,
• PRODUKT POLSKI.

PROSTA OBSŁUGA! WSZYSTKO CZEGO POTRZEBUJESZ DO OBSŁUGI SWOJE KOTŁA

_______________________________

Sterownik U-22 steruje pompą obiegową instalacji centralnego ogrzewania i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas. Posiada funkcję ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez np. 25 minut (możliwość ustawienia max 120 min) następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.

FUNKCJE/PARAMETRY MENU:

• PRZEDMUCH PRZERWA: wartość podana w minutach. Oznacza czas przerwy pomiędzy jednym przedmuchem a drugim. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• PRZEDMUCH PRACA: wartość podana w sekundach. Oznacza czas pracy wentylatora od jego załączenia do wyłączenia. Dotyczy sytuacji, gdy temperatura na kotle osiągnie temperaturę żądaną.
• OBROTY DMUCHAWY: wartość "1" oznacza min. obroty "8" oznacza prace z max. prędkością. Sterownik zaprojektowany jest do współpracy z dmuchawą NWS 75 lub firm Ewmar-Ness i MplusM (dostępnych na naszych aukcjach) od 1 do 3 są biegami "rozruchowymi".
• ALARM TEMPERATURY: jeśli temperatura pieca przekroczy wartość parametru, to sterownik przejdzie w tryb alarmowania. Na wyświetlaczu zacznie migać Er6 dmuchawa zostanie wyłączona, zaś pompa załączona. Alarm można skasować naciśnięciem dowolnego klawisza.
• HISTEREZA: ten parametr oznacza różnice temperatur, dla których ma nastąpić włączenie i wyłączenie pompy
• POMPA C.O.: jeśli temp. pieca/kotła przekroczy zadaną wartość, zostanie uruchomiona pompa c.o. Wyłączenie nastąpi przy temp. niższej o histerezę.

Przewody podłączone do sterownika:

• Sieć 230 V (tradycyjna wtyczka do gniazdka)
• Czujnik temperatury (miedziana lub mosiężna rurka)
• Zasilanie pompy (luźno zakończony przewód 3-żyłowy)
• Termik (dodatkowe zabezpieczenie)
• Wentylator (tradycyjna wtyczka tzw. komputerowa)

Specyfikacja:

• Zasilenie / zakres napięcia znamionowego: 230V 50Hz
• Rodzaj zasilania: prąd zmienny ~
• Prąd znamionowy wyjścia dmuchawy 230V/50Hz: 1 Amper [A]
• Prąd znamionowy wyjścia pompy c.o. 230V50Hz: 1 Amper [A]
• Pobór mocy regulatora: 2 W
• Zakres pomiaru temperatury: od 0 do 99 stopni °C
• Zakres nastawu temperatury: od 25 do 95 stopni °C
• Zadziałanie zabezpieczenia: 90 stopni °C
• Hhistereza: od 1 do 9 stopni °C
• Temperatura załączania pompy: od 10 do 99 stopni °C
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony pobudowy: IP20
• Stopień zanieczyszczenia wewnątrz regulatora: 2
• Stopień zanieczyszczenia na zewnątrz regulatora: 3 - T40 klasa ochronności II
