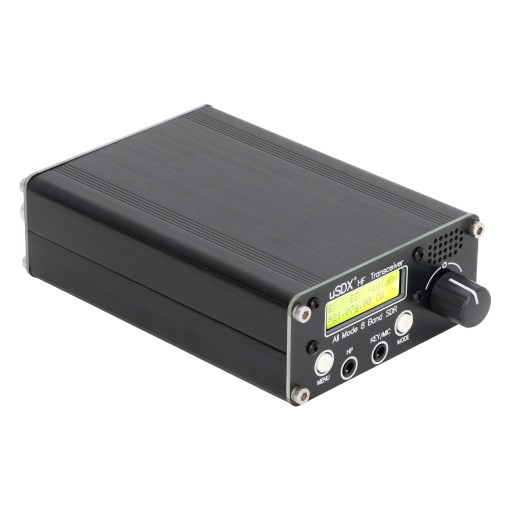

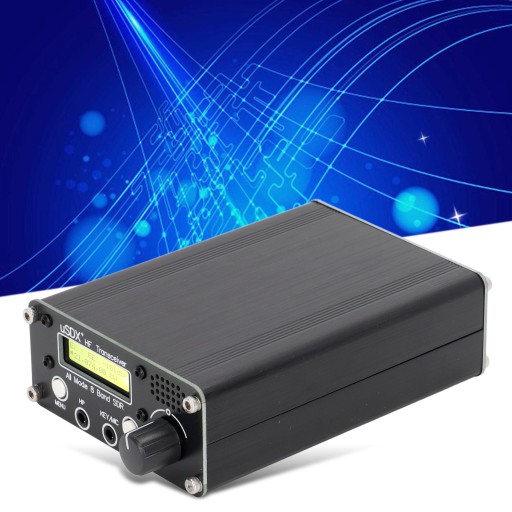

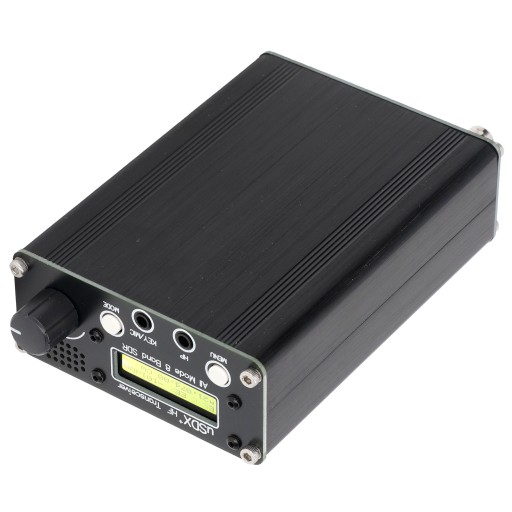

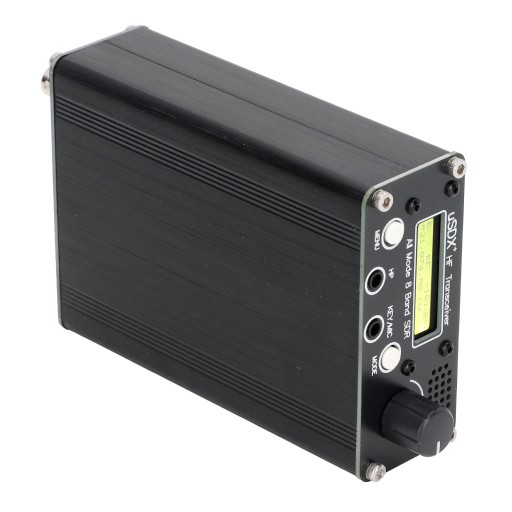

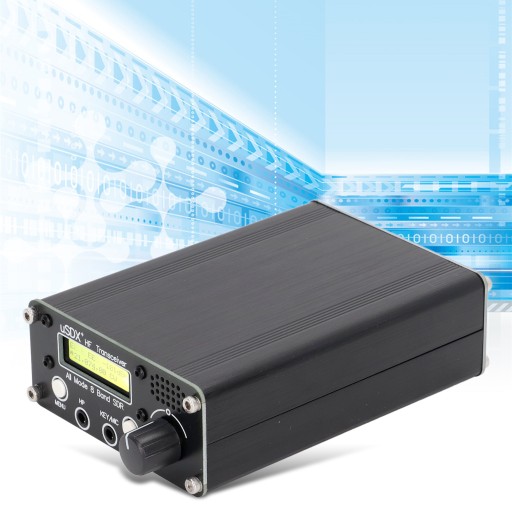

8-диапазонный радиопередатчик с ЖК-дисплеем SDR, полнорежимный HF SSB QRP

8-pasmowy nadajnik-odbiornik radiowy LCD SDR Pełny tryb HF SSB QRP Transceiver ze złączem antenowym BNC Brak zasilania

Dane techniczne:

Typ artykułu: Transceiver radiowy

Rozmiar: około. 83 x 38 x 124 mm / 3,3 x 1,5 x 4,9 cala (bez wystających części)

Obsługuje wszystkie tryby: USB, LSB, CW, AM, FM (tryb SSB zapewnia dobry efekt odbioru, ale słaby efekt transmisji. Tryby AM i FM są bezpłatne, a efekt nie jest dobry)

Filtr DSP: 4000, 2500, 1700, 500, 200, 100, pasmo przepustowe 50 Hz

Funkcje DSP: automatyczna kontrola wzmocnienia (AGC), redukcja szumów (NR), Xmit Wyzwalanie głosem (VOX), tłumik RX (ATT), bramka szumów TX, sterowanie jednostką TX, regulacja głośności, miernik dbm/s.

Tłumienie nośnej na pasku bocznym Transmisja SSSSB: lepsza niż -45dbc, imd3 (dual Tone) -33dbc, Odbiór: Lepszy niż -50 dBc

Obsługa wielopasmowa, płynna regulacja w zakresie 10 m w zakresie częstotliwości 80 m (od 20 kHz do 99 MHz, wydajność strat)

Złożoność oprogramowania: 2000 linii kodu Vovox opartego na oprogramowaniu można wykorzystać do szybkiego pełne sterowanie (praca QSK i half QSK) lub przełącznik pomocniczy RX TX w trybie cyfrowym (nie jest wymagany interfejs cat ani PTT), z wykorzystaniem w pełni cyfrowego stopnia opóźnienia TX i w oparciu o oprogramowanie Nadajnik klasy SSB zewnętrznie steruje wyjściem PTT/PA, kontrolując faza progu si5351 (poprzez małe zmiany częstotliwości i2c przy 800kbits/s) i amplitudę pa (przez obwód kształtujący klucz pwm pa)

Wszystkie cyfrowe stopnie odbiornika SDR oparte na oprogramowaniu (opcjonalnie): I/Q ( złożony) sygnał jest próbkowany z cyfrowego miksera detektora próbkowania kwadraturowego, a przesunięcie fazowe o 90 stopni jest wykonywane matematycznie w oprogramowaniu poprzez dodanie wstęgi bocznej Atten

Podstawowy poziom szumów odbiornika MDS: -135 dBm przy 28 MHz (200 Hz bw)

Odbiornik Przód odbiornika Selektywność końcowa: +/-2 kHz Strome 45 dB/dekadę Przesunięcie częstotliwości strojenia

Blokowanie Blokowanie Zakres dynamiki: 123 dB przy przesunięciu 20 kHz, 78 dB przy przesunięciu 2 kHz

Model akumulatora: 606090-3Lion (dostarczany bez akumulatora)

Specyfikacja: 11,1 V (12,6 V)/4000 mAh

Rozmiar: 93*60*18mm/3,7*2,4*0,7 cala

Lista pakietów:

1 x nadajnik-odbiornik

1 x mikrofon

4 x podkładki pod stopy maszyny

Cechy:

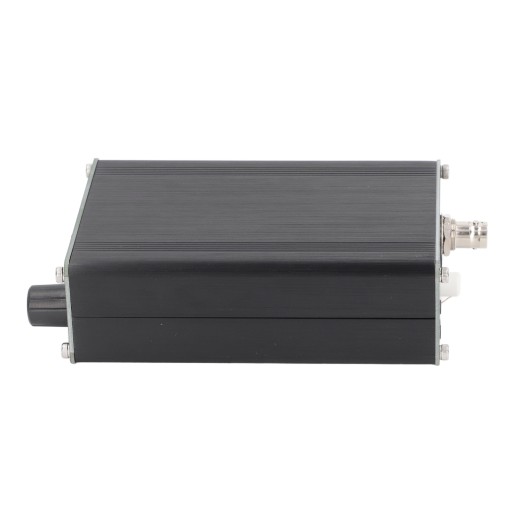

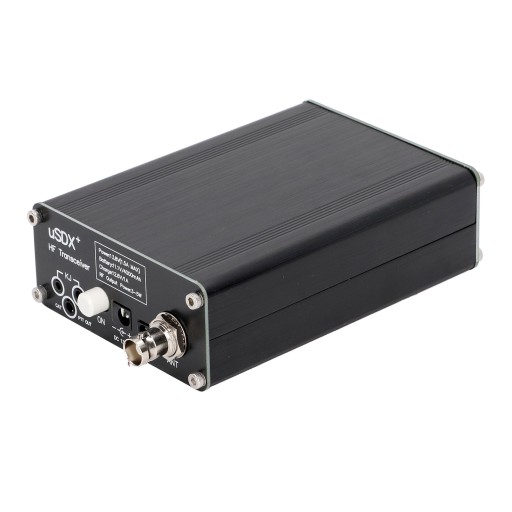

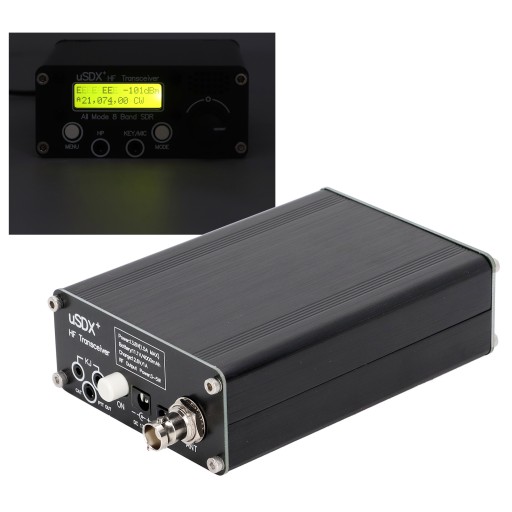

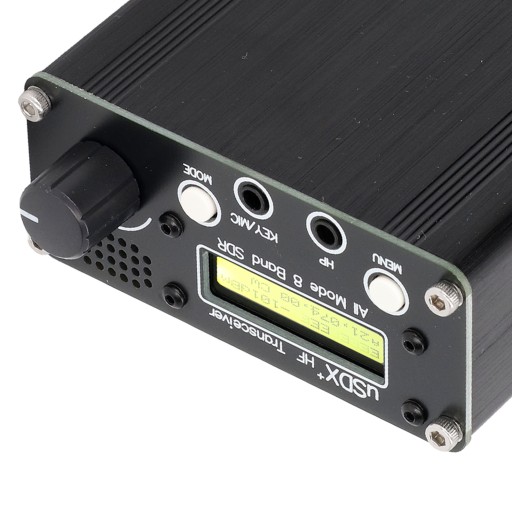

1. NADAJNIK RADIOWY: Krótkofalowy nadajnik-odbiornik radiowy QRP SSB CW, z wyraźnym wyświetlaczem LCD, obsługujący połączenie z komputerem, wykorzystujący oprogramowanie FT8, JS8, FT4 i inne tryby do sterowania cyfrowego. 2. ROZSĄDNY PROJEKT: Przycisk słuchawek i zasilania oraz gniazdo mikrofonu znajdują się na panelu przednim, co ułatwia podłączenie słuchawek i przycisku zasilania, zapewniając większy obszar dotykowy i wygodniejsze korzystanie z klawiszy. 3. Z GŁOŚNIKIEM: Ulepszony wbudowany efekt głośnika, stabilny dźwięk i mniej zakłóceń, szybka zmiana częstotliwości QRP CW i obsługa regulacji głośności po stronie CW. 4. WYSOKA WYDAJNOŚĆ: Transceiver ma 8 pasmową konstrukcję, obejmującą częstotliwości 80 m, 60 m, 40 m, 30 m, 20 m, 17 m, 15 m i 10 m, co zapewnia wysoką wydajność transmisji. 5. INNE FUNKCJE: Ten nadajnik-odbiornik radiowy ma wiele interfejsów, z wbudowanym głośnikiem z wnęką i interfejsem anteny BNC, a wszystkie części LPF wykorzystują kondensatory 100 V c0g/np0.
