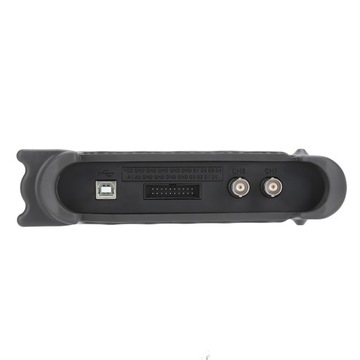

1008A 8-канальный виртуальный цифровой USB-осциллограф

Funkcja:

1. Oscyloskop 8-kanałowy do testowania pojazdów. Ponad 80 typów funkcji diagnostyki samochodowej (zapłon/czujnik/wykrywanie magistrali/wykonawca/rozrusznik i obwody ładowania itp.)

2. Funkcja pomocy wideo, udostępnia pomoc wideo dotyczącą diagnostyki, którą można oglądać online

3. Wynik diagnostyczny można wygenerować, wydrukować lub zrobić zrzut ekranu, naciskając jeden klawisz. Istnieje wiele metod zapisywania danych.

4. Obsługiwane nagrywanie przebiegu przez długi czas. Może symulować sygnał wałka rozrządu i wału korbowego.

5. Przesyłaj sygnały poprzez interfejs USB 2.0 typu plug and play i nie potrzebujesz dodatkowego zasilania.

Specyfikacja:

• Oscyloskop 8-kanałowy do testowania pojazdów. Ponad 80 typów funkcji diagnostyki samochodowej (zapłon/czujnik/wykrywanie magistrali/wykonawca/rozrusznik i obwody ładowania itp.). Funkcja pomocy wideo, zapewnia pomoc wideo dotyczącą diagnostyki, którą można oglądać online. Wynik diagnostyki można wygenerować raport diagnostyczny, wydrukować lub zrobić zrzut ekranu, naciskając jeden klawisz, wiele metod zapisywania danych. Obsługiwane nagrywanie przebiegu przez długi czas. Może symulować sygnał wałka rozrządu i wału korbowego. Przesyłaj sygnały poprzez interfejs USB 2.0 typu plug and play i nie potrzebujesz dodatkowego zasilania.
• Cechy:
• Oscyloskop 8-kanałowy do testowania pojazdów. Ponad 80 typów funkcji diagnostyki samochodowej (zapłon/czujnik/wykrywanie magistrali/wykonawca/rozrusznik i obwody ładowania itp.)
• Funkcja pomocy wideo, zapewnia pomoc wideo dotyczącą diagnostyki, którą można oglądać online
• Wynik diagnostyczny można wygenerować, wydrukować lub zrobić zrzut ekranu, naciskając jeden klawisz. Istnieje wiele metod zapisywania danych.
• Obsługiwane nagrywanie przebiegu przez długi czas. Może symulować sygnał wałka rozrządu i wału korbowego.
• Przesyłaj sygnały poprzez interfejs USB 2.0 typu plug and play i nie potrzebujesz dodatkowego zasilania.
• Specyfikacja:
• Model 1008A
• Tryb oscyloskopu
• System pionowy
• Kanał analogowy 8
• Impedancja wejściowa Rezystancja: 1MΩ
• Czułość wejściowa 10 mV/dz. do 5 V/dz
• Sprzężenie wejściowe DC
• Rozdzielczość 12 bitów
• System poziomy
• Głębokość pamięci 4K
• Maks. Wejście 400 V (szczyt DC AC)
• Częstotliwość próbkowania w czasie rzeczywistym 2,4 MSa/s
• Podstawowy zakres czasu
• 1 ns/dz. do 20 000 s/dz. (1-2-5 sekwencji)
• Dokładność podstawy czasu ± 50 ppm
• Układ wyzwalający
• Zakres podstawy czasu od 1 ns/dz do 20000 s/dz (1-2-5 sekwencji)
• Dokładność podstawy czasu ± 50 ppm
• Źródło wyzwalania CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
• Krawędź trybu wyzwalania
• Tryb X-Y
• Wejście osi X CH1
• Wejście osi Y CH2
• Kursory i pomiary
• Pomiar napięcia Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
• Pomiar czasu Częstotliwość, okres, czas narastania, czas opadania, szerokość dodatnia, szerokość ujemna, cykl pracy
• Kursory pomiaru w poziomie, pionie, torze, tryby automatycznego pomiaru
• Przebieg sygnału Przetwarzanie ,-, x,/, FFT, Inwersja
• Zakres napięcia 10 mV do 5 V/dz. przy x 1 sondzie
• 100 mV do 50 V/dz. @ sonda x 10
• 10 V do 5000 V/dz. przy sondzie x 1000
• 100 V do 50 000 V/dz. przy sondzie x 10000
• 200 mV do 100 V/dz. przy 20:1
• Zakres prądu 100 mA do 50,0 A/dz. @ CC65 (20 A)
• 1000 mA do 500,0 A/dz. @ CC65 (65 A)
• 1A do 100,0A/dz. @ CC650(60A)
• 1A do 200,0A/dz. @CC1100(100A)
• 10A do 2000,0A/dz. @CC1100(1100A)
• Okno FFT prostokątne, Hanning, Hamming, Blackman Window
• Matematyka , -,x,/
• Programowalny generator
• Kanał 8
• Poziom wyjściowy LVTTL
• Zakres częstotliwości 0-250 kHz
• Interfejs USB 2.0 (pełna prędkość)
• Zasilanie Nie ma potrzeby dodatkowego zasilania
• Rozmiar i waga 22,2*19*4,3 cm/8,7*7,5*1,7 cala; 1508 g/53,2 uncji
• Lista pakietów:
• 8 * kabel testowy BNC do zacisku krokodylkowego
• 1 * Oscyloskop
• 1 * kabel USB
• 1 * płyta CD
• 1 * czarna torebka
