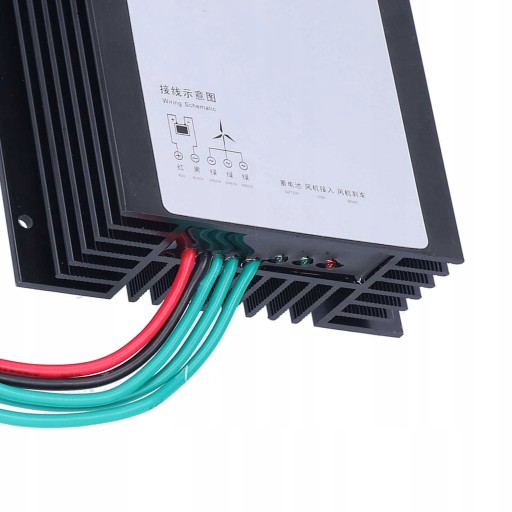

КОНТРОЛЛЕР ВЕТРЯНОЙ ТУРБИНЫ 48В 1000ВТ

Funkcja:

1. Niezawodna konstrukcja modułowa: Części prostownika i obwodu hamulcowego sterownika przyjmują zintegrowaną konstrukcję modułową, a działanie całego systemu jest bezpieczne i niezawodne.

2. Uszczelnianie i wodoodporność: przyjmuje szczelną i wodoodporną konstrukcję i ma poziom ochrony IP67, który może być stosowany w środowiskach o wysokiej wilgotności powietrza i zasoleniu lub gromadzeniu się wody.

3. Dobry efekt rozpraszania ciepła: konstrukcja z wieloma krawędziami zwiększa obszar rozpraszania ciepła, a aluminiowa powłoka jest odporna na korozję i łatwa do rozpraszania ciepła.

4. Może ładować akumulator: Kontroler może sterować turbiną wiatrową, aby automatycznie ładować akumulator i zapewniać funkcje automatycznego hamowania i ładowania.

5. Z wielokrotną ochroną: z wieloma zabezpieczeniami, takimi jak wodoodporność, silny wiatr, połączenie przeciwodwrotne, kompensacja temperatury itp.

6. Inżynieria lub zastosowanie w gospodarstwie domowym: Głównie stosowane w systemie wytwarzania energii wiatrowej, hybrydowym systemie wytwarzania energii wiatrowej i słonecznej, mogą być wykorzystywane do celów inżynieryjnych lub domowych.

Specyfikacja:

Typ artykułu: sterownik generatora turbiny wiatrowej

Model produktu: FW10-48

Znamionowe napięcie akumulatora: 48 V

Moc znamionowa generatora wiatrowego: 1000 W

Napięcie hamowania generatora wiatru: 60V

Napięcie odzyskiwania generatora wiatrowego: 54 V

Prąd rozruchowy hamulca: 30A

Prąd spoczynkowy: ≤10mA

Poziom ochrony: IP67

Temperatura pracy: -35 ℃- 75 ℃

Rozmiar powłoki: Ok. 150 x 132 x 48 mm / 5,9 x 5,2 x 1,9 cala

Lista pakietów:

• 1 x kontroler generatora wiatrowego

Notatka:

1. Potwierdź, że napięcie wyjściowe turbiny wiatrowej jest zgodne z napięciem znamionowym baterii.

2. Podłącz zgodnie ze schematem połączeń, najpierw podłącz dodatnie i ujemne bieguny akumulatora, a następnie podłącz 3-fazowe napięcie wyjściowe turbiny wiatrowej.

3. Należy uważnie postępować zgodnie z instrukcją obsługi, aby podłączyć akumulator i generator wiatrowy do kontrolera. Jeśli nie podłączysz akumulatora i generatora wiatrowego zgodnie z wymaganiami, odwrócona polaryzacja lub niewłaściwa pozycja spowoduje uszkodzenie elementów systemu.

4. Surowo zabrania się podłączania sterownika bezpośrednio do generatora wiatrowego przed podłączeniem akumulatora!

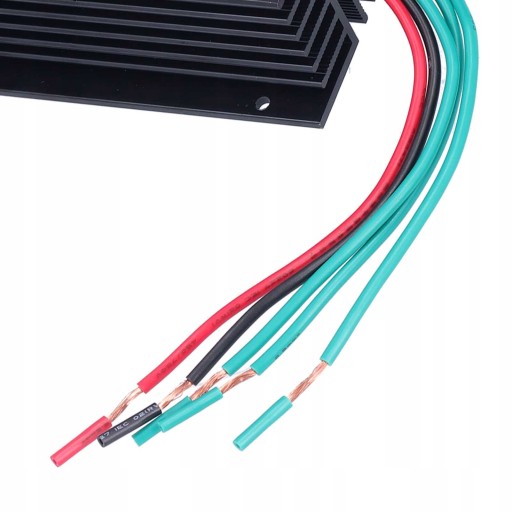

1. Odpowiednio połącz " " i "&＃8209;" akumulatora do czerwonego przewodu kontrolera i czarnego przewodu ujemnego bieguna akumulatora.

2. Odpowiednio podłącz zielony przewód 3-fazowego przewodu wejściowego napięcia AC kontrolera do 3-fazowego przewodu wyjściowego napięcia generatora wiatrowego.
