КСВ-МЕТР АНТЕННЫЙ АНАЛИЗАТОР CB HF VHF UHF

Opis:

Jest to analizator SWR dla hobbystów szynki. Za pomocą 5 przycisków „Mode”, „Band”, „Config”, „Scan”, „Up”, „Down” można wybrać tryb pracy, pasmo i rozszerzone funkcje. Jest zasilany z zewnętrznego źródła prądu stałego od 12 do 14 V 500 mA z gniazdem zasilania 2,1 mm i może być używany do pomiaru parametrów elektrycznych anteny, SWR, impedancji (rezystancja reaktancja), pojemności, indukcyjności, impedancji punktu zasilania, strat uziemienia itp.

Cechy:

Użyteczny zakres pomiarowy SWR tego analizatora wynosi od 1,0 do 9,99. wielkość kroku: konfigurowalne przez użytkownika przyrosty 100Hz, 1KHz, 10KHz i 100KHz.

Zasilany zewnętrznym zasilaniem DC 12 do 14 V 500mA z gniazdem zasilania 2.1mm (dodatni pin środkowy), wystarczy podłączyć zasilanie, a następnie pracować.

5 przycisków obsługi jest łatwych i wygodnych w obsłudze. Możesz wybrać tryb pracy, pasmo i rozszerzone funkcje.

Piękna i prosta w konstrukcji czarna obudowa ochroni analizator antenowy przed uszkodzeniami zewnętrznymi.

Byłby to świetny analizator anten SWR dla hobbystów lub profesjonalistów.

. MIERNIK SWR ANALIZATOR ANTEN CB KF VHF UHF

Dane techniczne:

Sterowanie generowaniem częstotliwości: 1–60 MHz

Impedancja źródła: 50 omów

Stabilność: /- 100 ppm

Czystość widmowa: Spadek harmonicznych >- TBD dB powyżej 60 MHz

Rozmiar kroku: Konfigurowalne przez użytkownika przyrosty co 100 Hz, 1 kHz, 10 kHz i 100 kHz

Użyteczny zakres pomiaru SWR: 1,0 do 9,99

Impedancja: Ok. 5 do 2000 omów

Wyjście RF: Regulowane 2,0 V pp (typ)

Zasilanie: Zasilany z zewnętrznego źródła 12 do 14V DC, 500mA

Przyciski (5): „Tryb”, „Pasmo”, „Konfiguracja”, „Skanuj”, „W górę”, „W dół”

Przełącznik: „Włącz”

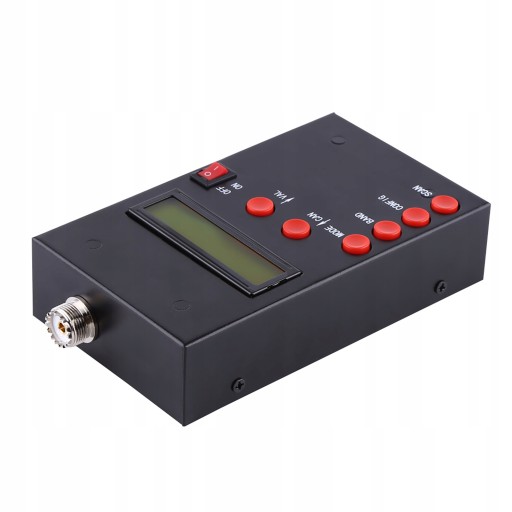

Złącza: RF

USB: gniazdo Mini-B

Zasilanie zewnętrzne: gniazdo zasilania 2,1 mm (dodatni styk środkowy)

Rozmiar: 150x90x40mm / 5.9x3.54x1.57"

. MIERNIK SWR ANALIZATOR ANTEN CB KF VHF UHF

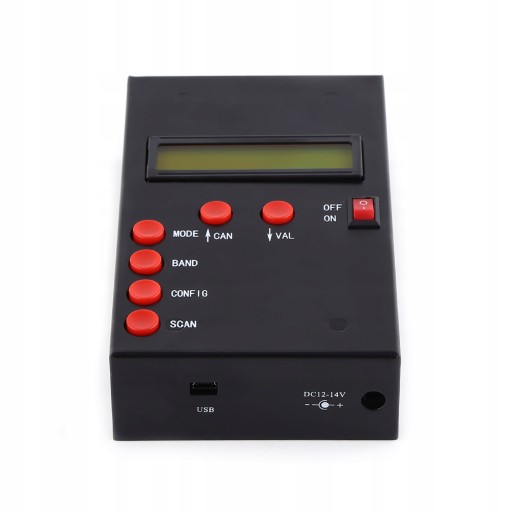

Funkcja przycisku operacyjnego:

Tryb: Wybiera tryb pracy, impedancję (domyślną), złożoną impedancję, pojemność i indukcyjność

BAND: wybierz pasmo z dowolnego z dostępnych pasm, od 160M do 6M

CONFIG: Zawiera menu konfiguracji i funkcji rozszerzonych, PC Link, ustawienie rozmiaru kroku, ustawienie limitu czasu zawieszenia, kalibrację i aktualizację oprogramowania

SCAN: Naciśnięcie tego przycisku inicjuje skanowanie częstotliwości wybranego PASMA. Skanowanie przechodzi w tryb impedancji, pokazując szerokość pasma 2:1 i punkt rezonansowy anteny

CAN(w górę): Zwiększenie częstotliwości i używane do anulowania operacji w menu CONFIG

VAL(w dół): Zmniejsza częstotliwość i służy do zatwierdzania operacji w menu CONFIG

. MIERNIK SWR ANALIZATOR ANTEN CB KF VHF UHF

Paczka zawiera:

1 x analizator (zasilacz nie jest dołączony)

Notatka:

Należy pamiętać, że nowy i stary typ tego produktu zostanie wysłany losowo i upewnij się, że nie będziesz miał nic przeciwko przed złożeniem zamówienia.

. MIERNIK SWR ANALIZATOR ANTEN CB KF VHF UHF

Aplikacje:

1. Zmierz parametry elektryczne anteny: SWR, impedancja (rezystancja reaktancja), pojemność, indukcyjność

2. Zmierz impedancję punktu zasilania

3. Zmierz utratę gruntu

4. Dostosuj tunery antenowe i określ straty

5. Zmierz cewki indukcyjne i kondensatory

6. Zmierz koncentryczną linię transmisyjną (SWR, długość, współczynnik prędkości, przybliżone Q i straty, częstotliwość rezonansowa i impedancja)

7. Zmierz i określ optymalne ustawienia strojenia odcinków: SWR, przybliżone Q, częstotliwość rezonansowa, szerokość pasma, impedancja

8. Określ impedancję charakterystyczną linii przesyłowej

9. Utrata kabla koncentrycznego

10. Określ stratę tunera antenowego

11. Zmierz utratę baluna

12. Zmierz cewkę Q

13. Oszacuj parametry kryształu kwarcu

14. Zmierz rezonans pętli magnetycznej i SWR
