Тестер емкости и сопротивления Цифровой измеритель

Zmierz tylko wewnętrzną rezystancję kondensatora

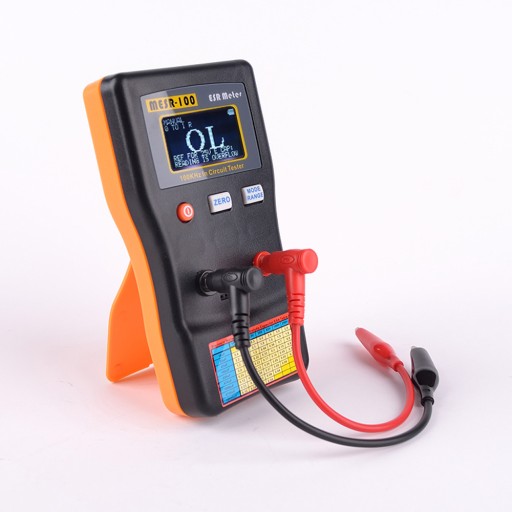

Ten kondensator ESR MESR-100 V2 i zakres pomiarowy niskiego omomierza od 0,001 do 100,0R, wsparcie w testowaniu obwodu. Wykorzystanie rzeczywistej fali sinusoidalnej 100 kHz do pomiaru wartości ESR, która jest równa metodzie testowania producenta kondensatora.

Funkcje:

Jest to szeregowy rezystor wewnątrz kondensatora, wykorzystujący 100 kHz do usunięcia impedancji 1 / (2 * pi * F * C).

Impedancja staje się mała, a następnie możemy zmierzyć wartość rezystora szeregowego rzeczywistego.

Korzystając z tej teorii, możemy zmierzyć kondensator jako zły / uszkodzony lub w dobrym stanie.

Nasz miernik ESR stosuje tylko mniej niż 15mV DC lub szczyt do szczytu na dobrym kondensatorze, dzięki czemu możemy go używać jako testu obwodu.

Podczas naprawy telewizora, LCD, płyty audio itp. W testowaniu obwodu kondensator jest dobry lub nie.

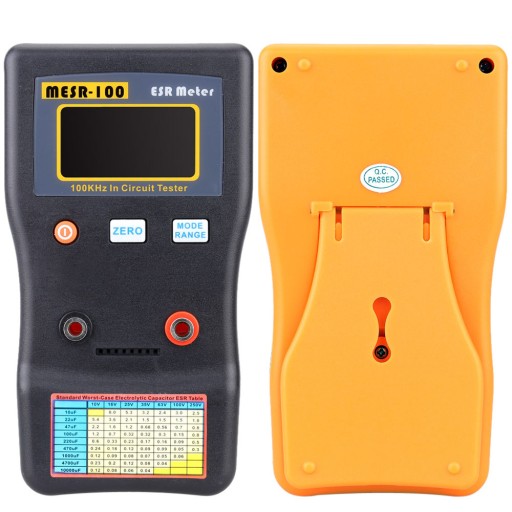

Podwójny terminal do szybkiego i łatwego sprawdzania ogólnego kondensatora lub rezystora, drukowana tabela ESR do szybkiego sprawdzania.

Dane techniczne:

Czarny kolor

Dokładność zakresu (po zera, czas odświeżania (tryb ręczny)

testowany w trybie 1,10,100R Tryb automatyczny trwa od 0 do 2 sekund, więcej czasu

rezystor) zależy od wartości pojemności.

0,000 do 1,000R 1% 2Dig ～ 0,4s

1.000 do 10.00R 1% 1 cyfra ～ 0,4 s

10,00 do 100,0R 2% 1 cyfra ～ 0,4

Dokładność: do 1% (szczegóły na powyższej tabeli)

Szeroki zakres pomiarowy:> 1 uF

Wysoka rozdzielczość: 4 cyfry lub 0,001Ohm @ 1 Ω

Napięcie pomiarowe: <～ 40mV RMS (NAPIĘCIE TESTOWE)

Moc zewnętrzna: 5 V micro USB

Prąd roboczy: 0,02A

Bateria: 2 * bateria AA 1,5 V (brak w zestawie)

Czas pracy baterii:> 80 godzin

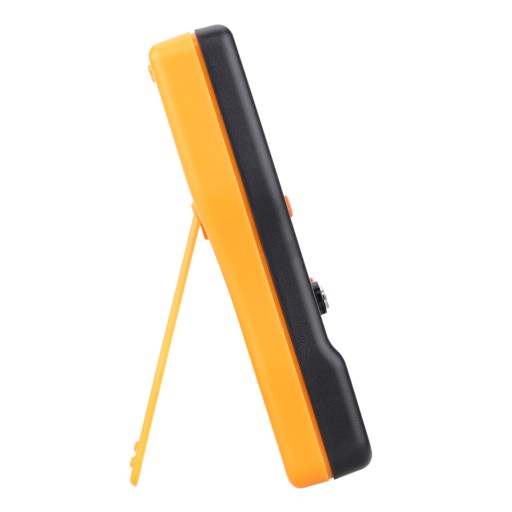

Rozmiar przedmiotu: około 14,5 * 8 * 3 cm / 5,7 * 3,1 * 1,2 cala

Waga produktu: około 139,6 g / 4,9 uncji

Rozmiar opakowania: około 17 * 9 * 5 cm / 6,7 * 3,5 * 2,0 cala

Waga opakowania: około 218 g / 7,7 uncji

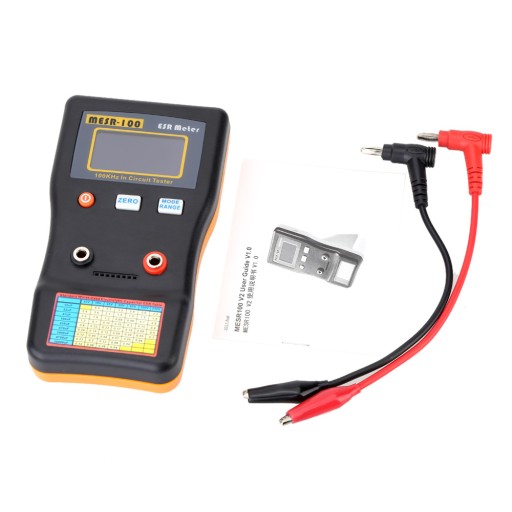

Lista pakietów:

1 * Miernik pojemności

2 * Klipy testowe

1 * Instrukcja obsługi
