Narzędzie do zaciskania konektorów izolowanych HANLONG HT-301

Opis przedmiotu

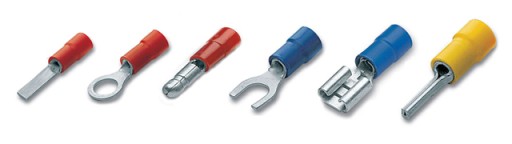

Narzędzie służy do zaciskania konektorów izolowanych (Insulated Terminal) na kablu kablu wielodrutowym (lince) o przekroju 0.5-6mm² (AWG22-AWG10).

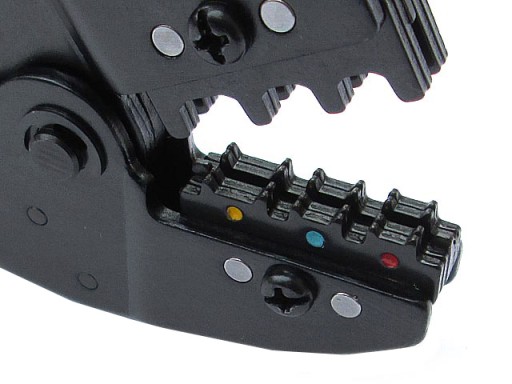

Szczęki narzędzia posiadają trzy gniazda zaciskowe zaprojektowane do zaciskania konektorów na żyłach o przekrojach 0.5-1.0-1.5-2.5-4.0-6.0mm²

Konektory zostają zaciśnięte w "owal" z karbowanymi brzegami dzięki czemu uzyskuje się pewny i trwały kontakt.

Rękojeść narzędzia wykończona jest specjalnym antypoślizgowym tworzywem, ośmiopozycyjne pokrętło do regulacji siły nacisku potrzebnej do zaciśnięcia tulejki zapewnia właściwy docisk zgodny ze specyfikacja obrabianych złącz, mechanizm zapadkowy uniemożliwia przerwanie zaciskania przed osiągnięciem pełnego zaciśnięcia (jest to istotna funkcja sprawdzająca się przy wielokrotnym zaciskaniu - przy zmęczonej dłoni).

Narzędzie wykonane jest z hartowanej stali węglowej, długość ramion wynosi 16cm, narzędzie posiada wymienne szczęki dociskowe obrabiane CNC (precyzyjna obróbka numeryczna).

Dane techniczne

• Materiał: hartowana stal węglowa, rękojeść wykończona antypoślizgowym tworzywem TPR
• Długość ramion: ok. 16cm

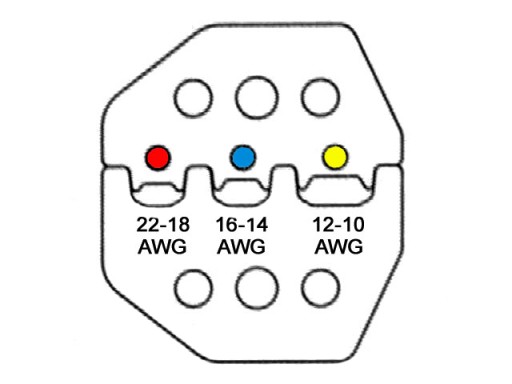

• Rozmiar kabla w zaciskanych konektorach:
• 1) 0.5-1.0 mm² (AWG22-18)
• 2) 1.5-2.5 mm² (AWG16-14)
• 3) 4.0-6.0 mm² (AWG12-10)
• Wymiary (długość/szerokość/grubość): 220/65/20mm
• Masa: ok. 490g
