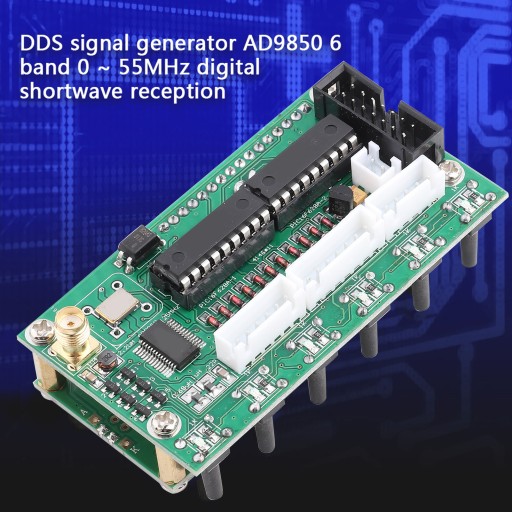

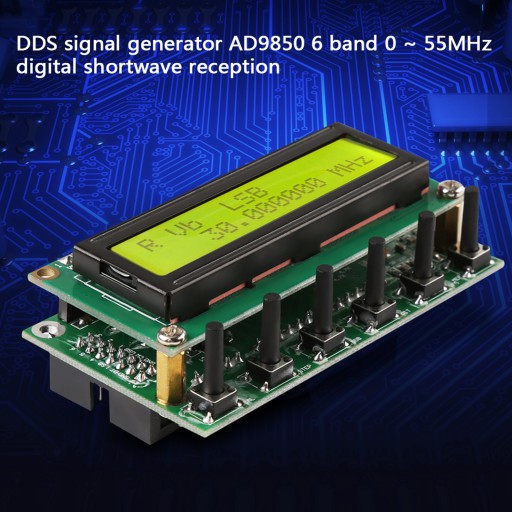

Генератор сигналов AD9850 DDS, 6 диапазонов, 0 ~ 55 МГц

Funkcja:

1. To jest Generator sygnału DDS 0 ~ 55 MHz. Jest oparty na chipie AD9850 i jest bardzo łatwy w obsłudze

2. Obsługuje ciągłą regulację 0 ~ 55 MHz w kroku 1 Hz

3. Ten generator ma regulację napięcia 78L05. Prąd wejściowy 200 mA, napięcie wejściowe 8-9 V byłoby idealnym napięciem

4. Napięcie wejściowe 12 V może być używane tylko do krótkotrwałych testów, w przeciwnym razie spowoduje to przegrzanie płyty

5. 1~6 odpowiada 6 pasmom częstotliwości: (3.8, 7, 9, 14, 18 lub 21, 27 lub 29)

Specyfikacja:

• Cechy:
• To jest generator sygnału DDS 0 ~ 55 MHz. Jest oparty na chipie AD9850 i jest bardzo łatwy w obsłudze.
• Obsługuje ciągłą regulację 0 ~ 55 MHz w kroku 1 Hz.
• Ten generator ma regulację napięcia 78L05. Prąd wejściowy przy 200 mA, napięcie wejściowe 8-9 V byłoby idealnym napięciem.
• Napięcie wejściowe 12 V może być używane tylko do krótkotrwałych testów, w przeciwnym razie spowoduje to przegrzanie płyty.

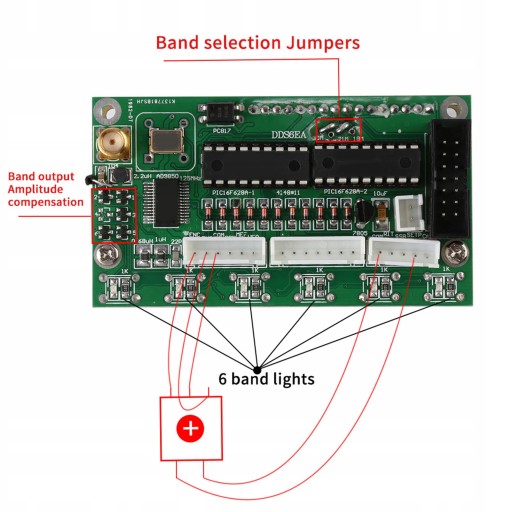

• 5p/6p podłączyć do enkodera jak na zdjęciu. 7p pośrodku łączy się z wejściem matrycy cyfrowej. 14p (8V GND) to zasilanie 8V z płyty głównej. W przypadku zasilania z płyty głównej, DDS nie wymaga niezależnego zasilania.
• 1~6 odpowiada 6 pasmom częstotliwości: (3,8, 7, 9, 14, 18 lub 21, 27 lub 29).
• ISB, USB, CW to trzy tryby do wyboru.
• DT to sygnał z płyty głównej.

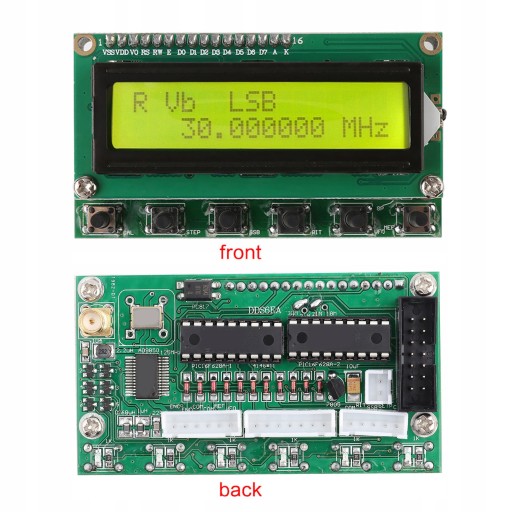

• Klawisze i interfejsy połączeń:
• ENC: przełącznik enkodera
• MEM: Przełącznik trybu pamięci
• VFO: Transfer z VFO A do VFO B lub z VFO B do VFO A.
• SSB: Zmiana trybu pracy: krążenie z USB, LSB, AM, CW i dalej i dalej...
• RIT: Dostrajanie do częstotliwości odbioru
• CAL: Ustaw funkcje
• KB-1 i KB-2 mają wspólny wspólny pin, ale nie jest to GND
• Jak działać:
• Naciśnij CAL, włącz zasilanie, a następnie przejdziemy do ekranu ustawień. Puść/zwolnij CAL.
• Odp.: włącz 6XREFCLE: ustawienie trybu zegara chipa, dostosuj ustawienie kodowania częstotliwości. AD9851 ustawiony na częstotliwość mnożenia 6, AD9850 ustawiony na częstotliwość mnożenia 1. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do następnego kroku B.
• B: DDS-SYSTEM-CLK: ustawienie częstotliwości roboczej chipa. Użyj przełącznika enkodera, aby dostosować wartość. Działaj zgodnie z klawiszem STEP. AD9851 ustawiony na kanał 6-mnożenia oscylatora, AD9850 ustawiony na rzeczywistą moc wyjściową oscylatora. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku C.
• C: MIN_RX_DDS_FREQ: Ustawienie minimalnej częstotliwości roboczej. Użyj przełącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku D.
• D: MAX_RX_DDS_FREQ: Ustawienie maksymalnej częstotliwości roboczej. Użyj przełącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. (Mniejsze niż 60 MHz byłoby OK). Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku E.
• E: SSB_OFFSET: Precyzyjne strojenie dla trybu pracy SSB. Użyj przełącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku F.
• F: CW_OFFSET: Dostrajanie dla trybu pracy CW. Użyj przełącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku G.
• G: OFFSET_FREQ: Ustawienie częstotliwości przesunięcia. np. ustaw na 9MHz lub 10,7MHz, użyj przełącznika enkodera, aby wyregulować wartość i zgodnie z klawiszem STEP. Naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku H.
• H: MULTIPLIER: ustawienie mnożenia częstotliwości. Powinien być ustawiony jako 1, naciśnij CAL, a następnie szybko zwolnij, aby przejść do kroku I:
• I: Ekran wyświetla słowo „SAVE”, automatycznie zapisuje powyższe ustawienie i powraca do normalnej pracy.
• Specyfikacja:
• Waga: 115g
• Rozmiar: ok. 8,2 x 4,5 cm/3,2 x 1,8 cala
• Uwagi:

1. DDS SYSTEM CLK: może użyć testera częstotliwości, aby uzyskać oscylator 30 MHz, pomnożyć testowaną wartość przez 6, a następnie umieścić pomnożoną wartość tutaj. Jeśli używasz AD9851, wprowadź początkowe ustawienie na 180000000.

2. OFFSET FREQ: można ustawić jako lub - . Obróć przełącznik enkodera, aby zmienić wartość, naciśnij przycisk STEP, a następnie obróć przełącznik enkodera, aby dostosować krok. Minimalna częstotliwość robocza plus ( ) częstotliwość przesunięcia powinna być wyższa niż 0 (zero).

• Wyświetlacz częstotliwości:
• RX = MNOŻNIK x (RX_DDS_FREQ OFFSET_FREQ)
• TX = MNOŻNIK x (RX_DDS_FREQ OFFSET_FREQ TX_OFFSET_FREQ)
• Częstotliwość zaprogramowana w DDS jest obliczana w sposób pokazany poniżej.
• RX = ABS(RX_DDS_FREQ)
• TX = ABS(RX_DDS_FREQ TX_OFFSET_FREQ)
• RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
• Przykłady:

1. Zakres wyjściowy DDS 30 ~ 40 MHz:

• MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Zakres wyświetlania częstotliwości.
• 30 MHz 40 MHz 100 MHz = 130 MHz do 140 MHz. Notatka 1
• 30 MHz 40 MHz -10 MHz = 20 MHz do 30 MHz. /
• -40 MHz -30 MHz 170 MHz = 140 MHz do 130 MHz. Uwaga 2
• -40 MHz -30 MHz 60 MHz = 30 MHz do 20 MHz.

2. Ustawienie FT180A z DDS:

• WŁĄCZ NR RPT
• X6 PRZYPOMINAJ X6
• SYSTEM DDS CLK 180M
• MAKSYMALNA CZĘSTOTLIWOŚĆ DDS 65M
• MIN RX DDS FREQ 10.701M (częstotliwość przesunięcia częstotliwość RIT)
• MAX RX DDS CZĘSTOTLIWOŚĆ 60M
• CZĘSTOTLIWOŚĆ PRZESUNIĘCIA TX 0
• MAX RIT OFFSET 1K (częstotliwość RIT)
• OFFSET FREQ -10.700M - (częstotliwość offsetu)
• MNOŻNIK 1 Paczka zawiera:
• 1 x generator sygnału DDS
