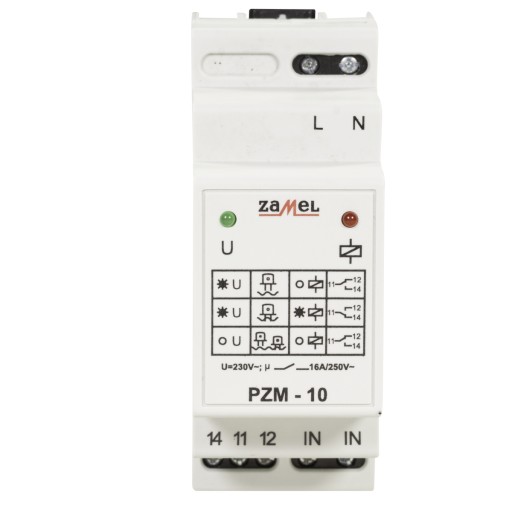

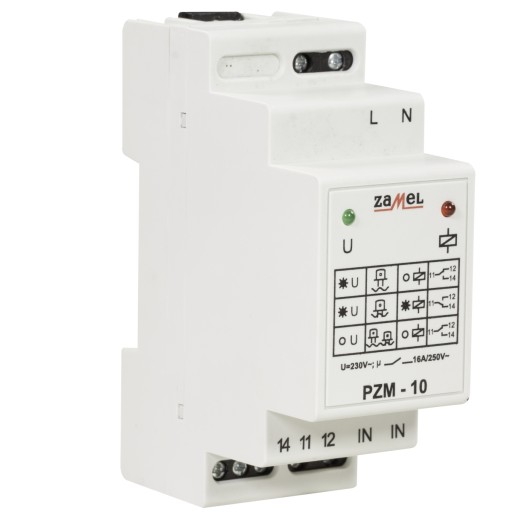

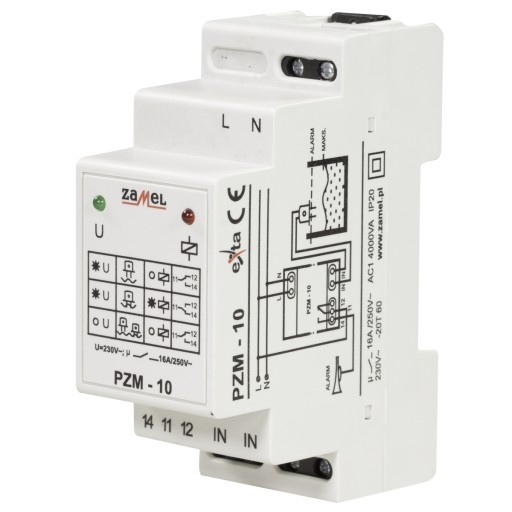

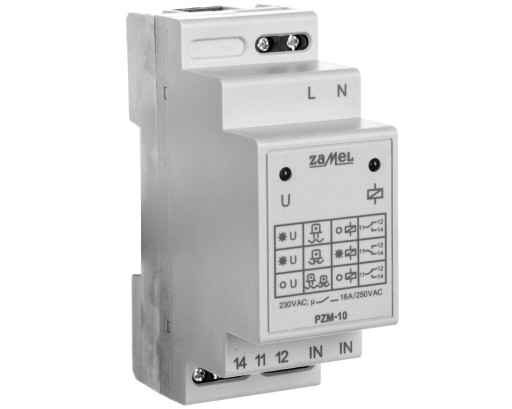

РЕЛЕ ЗАтопления ZAMEL С ЗОНДОМ 230В EXTA PZM-10

PRZEKAŹNIK ZALANIA Z SONDĄ SZH-03 230V AC TYP: PZM-10 ZAMEL EXTA

• Producent: Zamel
• Oznaczenie handlowe: PZM-10

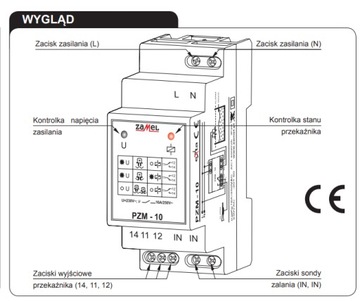

• Zaciski zasilania: L, N
• Znamionowe napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -15 ÷ 10 %
• Kontrolka napięcia zasilania: dioda LED zielona
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 10 mA
• Zaciski sondy zalania: IN, IN
• Sonda zalania: zewnętrzna (SZH-03)
• Maksymalna długość przewodu sondy: 500 m
• Kontrolka stanu przekaźnika: dioda LED czerwona
• Parametry styków przekaźnika: 1NO/NC 16 A / 250 V AC1 4000 VA
• Liczba zacisków przyłączeniowych: 7
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -20 ÷ 60°C
• Mocowanie obudowy: szyna TH 35
• Stopień ochrony  IP20
• Napięcie udarowe: 2 kV (PN-EN 61000-4-5)
• Wymiary: 90x35x66 mm
• Waga: 0,29 kg
• Certyfikaty: CE, LVD, RoHS, WEEE
• Normy: PN-EN 60669-1; PN-EN 60669-2-1 PN-EN 61000-4-2,3,4,5,6,11

Przekaźnik zalania PZM-10 służy do wykrywania obecności płynów przewodzących (np. woda) na wysokości zamontowanej sondy zalania (SZH-03). Układ może być wykorzystany do alarmowania o pojawieniu się wody w miejscach narażonych na zalanie. Stosowany może być również w układach sterowania i kontroli poziomu płynów. Zewnętrzna sonda zalania jest separowana galwanicznie, co zapewnia niezawodność i bezpieczeństwo pracy urządzenia.

CECHY FUNKCJONALNE PRODUKTU:

• Kontrolka napięcia zasilania
• możliwość szeregowego lub równoległego łączenia sond,
• wyjście przekaźnikowe - jeden styk przełączny o maksymalnej obciążalności 16 A,
• kontrolka stanu przekaźnika (wykrycia obecności płynu),
• możliwość przedłużenia przewodu sondy,
• obudowa dwumodułowa
• zewnętrzna sonda zalania – separowana galwanicznie
• montaż na szynie TH 35.

SONDA ZALANIA PRZEWÓD 3,0M TYP: SZH-03

Sonda zalania SZH-03 służy do współpracy z przekaźnikiem zalania PZM-10. Ma ona na celu wykrywanie obecności cieczy przewodzącej na poziomie, na którym jest ona zamontowana. Sonda produkowana jest z przewodem o długości 3 m.
