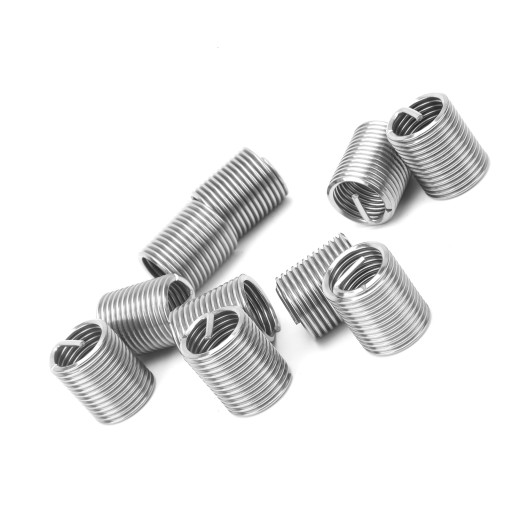

10 шт. вставки с мужской и женской резьбой

Funkcja:

1. Formowanie standardowego gwintu wewnętrznego o wysokiej wytrzymałości, odporności na zużycie i wysokiej dokładności podczas montażu zestawu śrub z drutu w otworze na śrubę przedmiotu obrabianego ze stopu aluminium i innych materiałów

2. Tania naprawa gwintowanego otworu. W przypadku wystąpienia błędu gwintu lub naprawy uszkodzonego otworu z gwintem wewnętrznym, jako metodę naprawy można zastosować wkładkę gwintowaną

3. Te wkładki mogą być używane do konwersji otworów z gwintem metrycznym na calowym, bardzo wygodnie i szybko

4. Wkładki z gwintem drutowym nazywane są również osłonami gwintowanymi, tulejami gwintowanymi ze stali nierdzewnej, tulejami drucianymi, które są nowym rodzajem łączników z gwintem wewnętrznym. Wykonane z drutu stalowego o przekroju rombowym o wysokiej wytrzymałości i dokładności

5. Stosowany do materiałów konstrukcyjnych o niskiej wytrzymałości, takich jak stop aluminium, stop cynku, stop, miedź, plastik, konstrukcyjne tworzywa sztuczne itp. może znacznie poprawić wytrzymałość gwintu i odporność na zużycie

Specyfikacja:

• Typ artykułu: Wkładki gwintowe
• Materiał: SUS304
• Model: M16x2
• Specyfikacja gwintu: M16x2 (mm)
• Średnica zewnętrzna przed instalacją: ok. 18,8 ~ 19,4 mm / 0,7 ~ 0,8 cala
• Średnica wiertła do instalacji: ok. 16,5 mm / 0,6 cala
• 1D/2D/3D:
• Długość po instalacji: ok. 16 mm / 0,6 cala
• 32 mm / 1,3 cala
• 48 mm / 1,9 cala
• Liczba zwojów przed instalacją: 6,3/13,7/21,2
• Specyfikacja modelu tulejki ochronnej gwintu: Na przykład: M3x0,5X1,5D, co oznacza, że ​​po zakończeniu zestawu śrub gwint wewnętrzny to M3, skok wynosi 0,5, a długość wynosi 1,5D (długość odnosi się do 1,5-krotności długości średnica, czyli 1,5 x 3 = 4,5 mm), długość tutaj odnosi się do długości po instalacji. Sposób użycia:

1. Wiercenie

• Do wywiercenia otworu użyj wiertła o rozmiarze podanym w tabeli parametrów wkładki gwintowej z drutu. Uważaj, aby nie wywiercić otworu w kształcie stożka. Wióry powstałe w wyniku wywiercenia otworu należy wydmuchać sprężonym powietrzem. Po wierceniu pogłębienie nie powinno przekraczać głębokości 0,4 podziałki. Zbyt duży pogłębiacz nie sprzyja wkręcaniu drucianej wkładki gwintowej.

2. Stukanie

• Do gwintowania używaj specjalnych gwintowników do wkładek z gwintem drucianym. Głębokość gwintowania musi przekraczać długość montażową wkładek gwintowych. Po stuknięciu użyj pistoletu natryskowego na sprężone powietrze, aby wydmuchać zanieczyszczenia. Gdy dokładność gwintu jest wysoka, sprawdź gwintowany dolny otwór za pomocą specjalnego sprawdzianu do trzpieni dolnych otworów do wkładek gwintowanych z drutu.

3. Instalacja

• Włóż tulejkę śruby drucianej do klucza montażowego (rysunek 5 po prawej), włóż tylny uchwyt montażowy tulejki śruby drucianej do rowka pręta prowadzącego klucza montażowego i obróć rączkę klucza montażowego, aby wkręcić tuleję śruby drucianej otwór na śrubę. Do montażu wkładek gwintowych z gwintem fazowym M14x2 lub więcej można użyć prostego narzędzia do montażu typu „T”;

Lista pakietów:

• 10 x wkładki gwintowe
