Осциллограф без информации о торговой марке) GS04877

Funkcja:

1. Jest to superekonomiczny oscyloskop cyfrowy z pamięcią masową.

2. Dwukanałowy oscyloskop ma szerokość pasma 100MHz, szybkość próbkowania 1GS/s.

3. Ultra cienki korpus, zaprojektowany z 7-calowym wyświetlaczem LCD o wysokiej rozdzielczości.

4. Obsługa SCPI i LabVIEW.

5. Aplikacja do debugowania obwodów elektronicznych, testowania obwodów, projektowania i produkcji, edukacji i szkoleń, konserwacji i testowania samochodów.

Specyfikacja:

• Cechy:
• Jest to superekonomiczny oscyloskop cyfrowy z pamięcią.
• 2-kanałowy oscyloskop ma pasmo 100MHz, szybkość próbkowania 1GS/s.
• Ultracienka obudowa z 7-calowym wyświetlaczem LCD o wysokiej rozdzielczości.
• Obsługa SCPI i LabVIEW.
• Aplikacja do debugowania obwodów elektronicznych, testowania obwodów, projektowania i produkcji, edukacji i szkoleń, konserwacji i testowania samochodów.
• Dane techniczne:

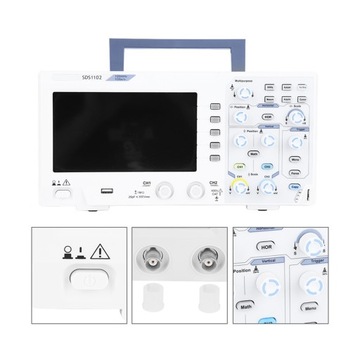

• modelu SDS1102
• Szerokość pasma 100MHz
• Częstotliwość próbkowania 1GS/s
• Skala pozioma (s/działkę) 5ns/działkę -1000s/działkę, krok po 1 -2 -5
• Czas narastania (na wejściu, typowy) ≤3,5 ns
• kanał 2
• Wyświetlacz 7-calowy kolorowy wyświetlacz LCD, 800 x 480 pikseli
• Impedancja wejściowa 1MΩ ± 2%, równolegle z 20 pF ± 5 pF
• Izolacja kanałów 50 Hz: 100: 1, 10 MHz: 40: 1
• Maksymalne napięcie wejściowe 400 V (PK - PK) (DC AC, PK - PK)
• Dokładność wzmocnienia DC ±3%
• Długość rekordu 10 tys
• Dokładność DC (średnia) Średnia ≥16: ±(3% odczytu 0,05 div) dla V
• Współczynnik tłumienia sondy 1X, 10X, 100X, 1000X
• Odpowiedź LF (AC, -3dB) ≥10Hz (na wejściu, sprzężenie AC, -3dB)
• Częstotliwość próbkowania / czas przekaźnika Dokładność ± 100 ppm
• Grzech interpolacji (x) / x
• Dokładność interwału (T)  (pełna szerokość pasma)  Pojedynczy: ±(1 interwał 100 ppmx odczyt 0,6 ns),  Średnia>16: ±(1 interwał 100 ppmx odczyt 0,4 ns)
• Sprzężenie wejściowe DC, AC i GND
• Rozdzielczość pionowa (A/D) 8 bitów (2 kanały jednocześnie)
• Czułość pionowa 2mV/działkę – 10V/działkę (na wejściu)
• Typ wyzwalania Krawędź, wideo
• Tryb wyzwalania Automatyczny, Normalny i Pojedynczy
• Poziom wyzwalania ±5 działek od środka ekranu
• Częstotliwość linii/pola (wideo) Standard NTSC, PAL i SECAM
• Kursor Pomiar V i T między kursorami
• Pomiar automatyczny Vpp, Vavg, RMS, częstotliwość, okres, Vmax, Vmin, Vtop, Vbase, szerokość, przeregulowanie, pre-shoot, czas narastania, czas opadania, szerokość, -szerokość, obowiązek, - obowiązek, opóźnienie A-- B , Opóźnienie A--B, obszar, obszar cyklu
• Matematyka przebiegów ,-, x, /, odwróć, FFT
• Przechowywanie przebiegów 16 przebiegów
• Lissajous    Przepustowość figury Pełna przepustowość
• Różnica faz ±3 stopnie
• Interfejs komunikacyjny Host USB, urządzenie USB
• Dostępny licznik częstotliwości
• Zasilanie 100V - 240V AC, 50/60Hz, CATII
• Typ wtyczki Wtyczka EU
• Zużycie energii <15 W
• Bezpiecznik 2A, klasa T, 250V
• Waga 1,6 kg (w przybliżeniu)
• Paczka zawiera:
• 1 x oscyloskop
• 2 sondy

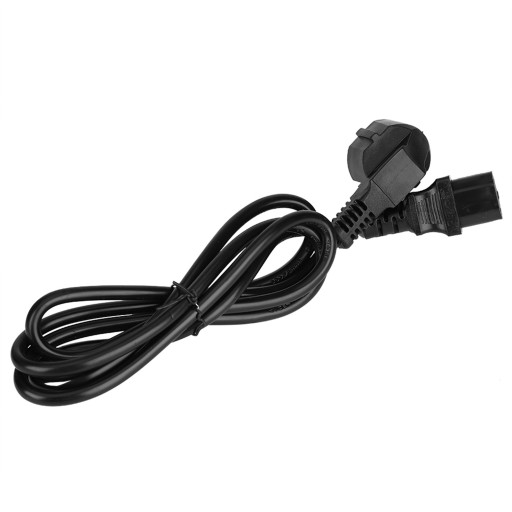

• 1 x kabel zasilający
• 1 kabel USB
• 2 x Podręcznik użytkownika
• 1 płyta CD
