Дозаправка фторирования Двойной клапан манометра

Funkcja:1. Manometr do uzupełniania czynnika chłodniczego ma dokładne odczyty, a błąd dokładności odczytu wskaźnika wynosi 1,5.

2. Używanie wysokiej jakości materiałów miedzianych i gumowych, trwałych, odpornych na zużycie i korozję.

3. Głównie używany do pomiaru ciśnienia fluoru w urządzeniach chłodniczych, z rurkami fluorkowymi, wygodnymi do dodawania czynnika chłodniczego.

4. Szeroki zakres zastosowań, odpowiedni do napełniania różnych czynników chłodniczych, takich jak R12/R22/R134a/R404z/410a itp.

5. Rozmiar złącza to 1/4 SAE x 1/4 SAE, z uszczelkami, mocnym połączeniem i brakiem wycieków powietrza.

. Uzupełnianie fluoryzacji Podwójny zawór manometru

. Uzupełnianie fluoryzacji Podwójny zawór manometru

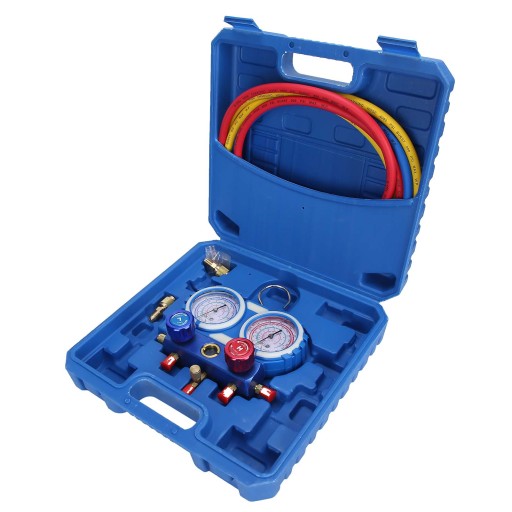

Specyfikacja:Typ artykułu: zestaw kolektora klimatyzacji

Materiał: miedź guma

Kolor niebieski

Waga: ok. 2600 g / 91,7 uncji

Rozmiar: ok. 18x15x4 cm / 7,1x5,9x1,6 cala

Cel: Pomiar ciśnienia fluorków w urządzeniach chłodniczych

Poziom błędu dokładności: 1,5

Zakres zastosowania: R12/R22/R134a/R404z/410a

Specyfikacja złącza: 1/4 SAE x 1/4 SAE

Maksymalna wartość ciśnienia: 800PSI

Wartość ciśnienia rozrywającego: 4000PSI

Wartość wyświetlana zaworu niskiego ciśnienia: -1-35bar (-30-500psi)

Wyświetlana wartość zaworu wysokiego ciśnienia: -1-55bar (-30-800psi)

Jak używać:

Przed podłączeniem do instalacji należy sprawdzić, czy wskazówka manometru znajduje się w pozycji zerowej. W przeciwnym razie otwórz pokrywę i wyreguluj śrubę regulacji zera, aby ustawić wskaźnik w pozycji zerowej.

Połącz się z systemem:

1. Najpierw zamknij zawór niskiego ciśnienia (niebieski) i zawór wysokiego ciśnienia (czerwony);

2. Po podłączeniu interfejsu niskiego ciśnienia do niebieskiej rurki (szybkozłącze niskiego ciśnienia), podłącz go do niskiego ciśnienia systemu i zablokuj;

3. Interfejs wysokociśnieniowy jest połączony z czerwoną rurką (szybkozłącze wysokociśnieniowe), a następnie podłączony do systemu wysokiego ciśnienia i zablokowany;

4. Interfejs czynnika chłodniczego jest połączony z żółtą rurką i pompą próżniową i zablokowany.

Próżnia systemowa (uwaga: ten krok należy wykonać przy normalnym ciśnieniu systemu, w przeciwnym razie należy najpierw rozprężyć system)

1. Po wykonaniu powyższych połączeń włącz pompę próżniową;

2. Otwórz zawór niskiego ciśnienia (niebieski), zawór wysokiego ciśnienia (czerwony), a następnie otwórz szybkozłącze wysokiego i niskiego ciśnienia, w tym czasie system zacznie odkurzać;

3. Po pewnym czasie (10-30 min) sprawdź, czy system został całkowicie odkurzony. Jeśli nie jest odkurzany, sprawdź szczelność układu i ponownie opróżnij go po naprawie;

4. Jednocześnie zamknij zawory wysokiego i niskiego ciśnienia, a na koniec zamknij pompę próżniową.

Układ napełniony czynnikiem chłodniczym

1. Odłącz żółtą rurkę od pompy próżniowej, a następnie podłącz ją do butli z czynnikiem chłodniczym i dokręć ją, najpierw otwórz butelkę lodówki (pozycja w kierunku do przodu), otwórz rdzeń zaworu na grupie miernika i wypuść powietrze z żółta rurka;

2. Odwróć butelkę z czynnikiem chłodniczym do góry dnem, otwórz zawór niskiego ciśnienia i zawór wysokiego ciśnienia, aby dodać czynnik chłodniczy;

3. Po osiągnięciu określonej ilości (zgodnie z ilością napełnienia podaną przez każdego producenta systemu), zamknij zawór wysokiego ciśnienia i zawór niskiego ciśnienia i jednocześnie ustaw pionowo butlę z czynnikiem chłodniczym;

4. Po włączeniu układu na okres próbnej pracy (ok. 5-10min) sprawdzić ciśnienie i temperaturę układu;

5. Jeśli czynnika chłodniczego jest za mało, postaw butlę z czynnikiem chłodniczym pionowo, powoli otwórz zawór niskiego ciśnienia (w tym czasie otwieranie zaworu wysokiego ciśnienia jest surowo zabronione) dodaj odpowiednią ilość gazowego czynnika chłodniczego;

6. Jeśli jest zbyt wysokie, zamknij butlę, powoli otwórz zawór wysokiego ciśnienia, spuść odpowiednią ilość czynnika chłodniczego z rdzenia zaworu zespołu miernika (w tym czasie zwróć uwagę na to, że rozpylony czynnik chłodniczy rani ludzi), a następnie zamknij zawór wysokiego ciśnienia, a następnie ponownie przetestuj; powtarzaj powyższe, aż będzie normalnie.

7. Po normalnym działaniu zamknij butlę z czynnikiem chłodniczym oraz zawór wysokiego i niskiego ciśnienia, a następnie odłącz szybkozłącze wysokiego i niskiego ciśnienia od układu (w tym czasie zwróć uwagę na wysoką temperaturę i gorące dłonie).

. Uzupełnianie fluoryzacji Podwójny zawór manometru

. Uzupełnianie fluoryzacji Podwójny zawór manometru

Lista pakietów:1 x zawór manometru czynnika chłodniczego

2 adaptery

2 x uszczelka do dodawania fluoru

1 x akcesoria do dodawania fluoru

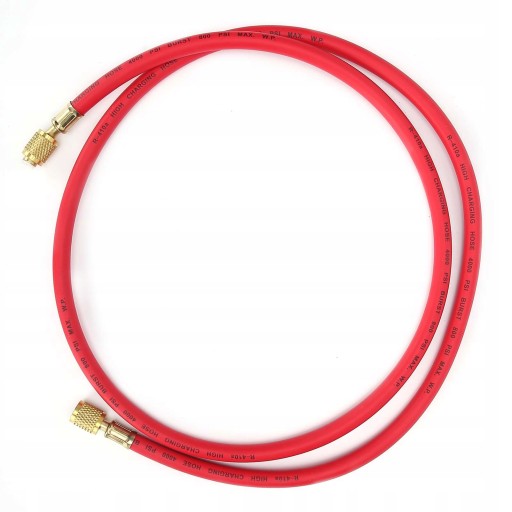

3 x rurka do dodawania fluoru

1 x Instrukcja
