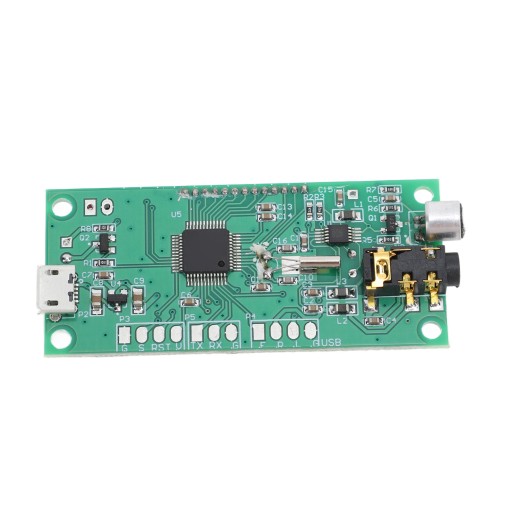

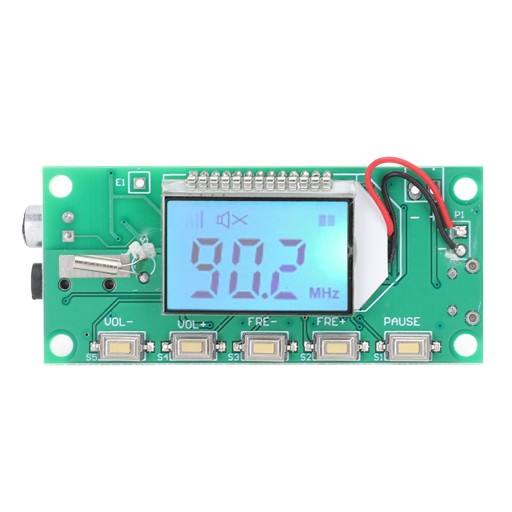

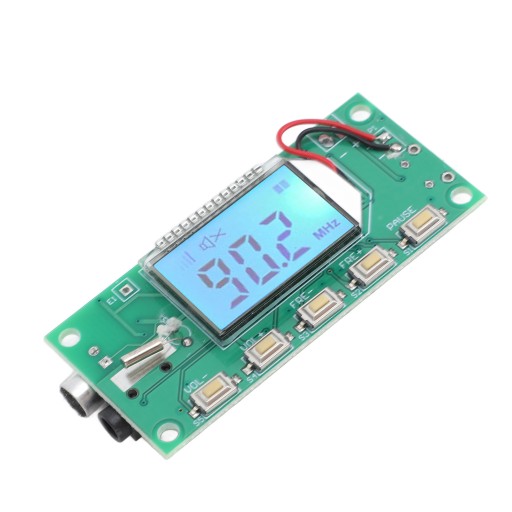

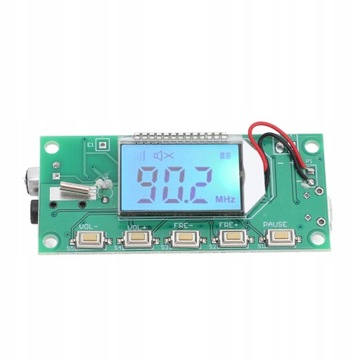

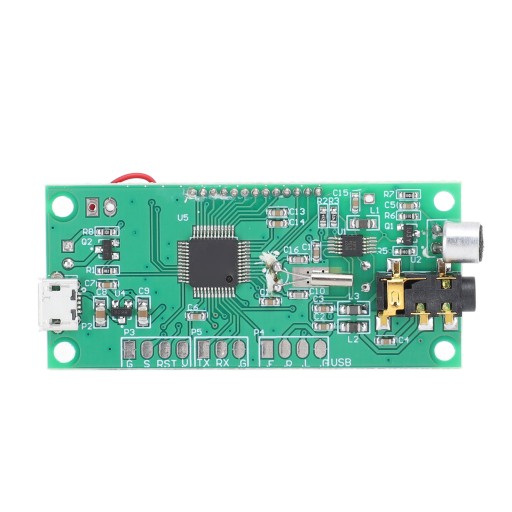

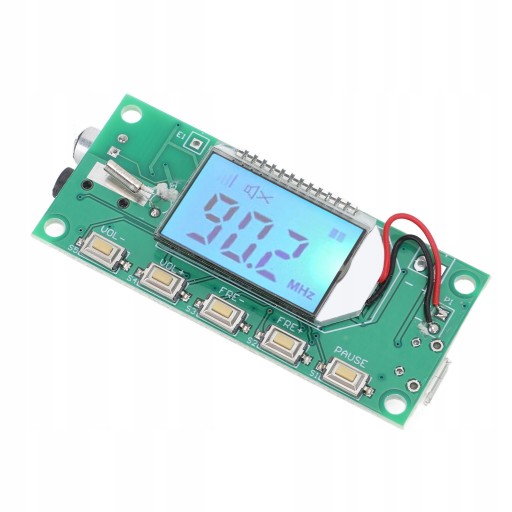

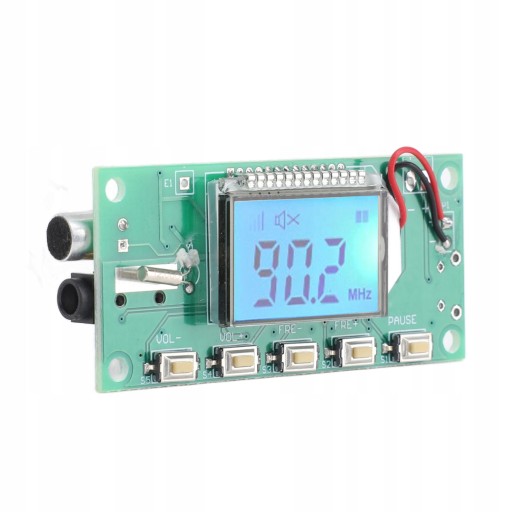

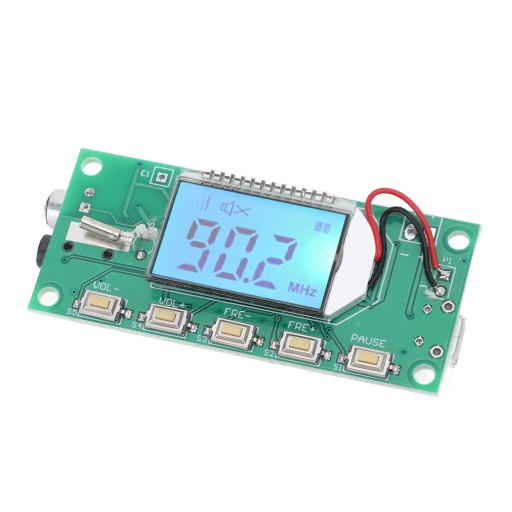

Плата FM-передатчика DSP PLL Цифровой модуль

Funkcja:1. DOBRA STABILNOŚĆ: Zaawansowane cyfrowe przetwarzanie sygnału audio i pętla synchronizacji fazowej modulacji FM sprawiają, że dźwięk jest bardziej realistyczny, wydajność jest stabilniejsza, a podczas długotrwałej pracy nie ma przesunięcia częstotliwości.

2. EKRAN LCD: Moduł nadajnika modulacji częstotliwości wykorzystuje cyfrowy wyświetlacz LCD, który jest intuicyjny i dokładny, charakteryzuje się niskim zużyciem energii i niskim poziomem zakłóceń.

3. USTAWIENIA RADIA: Płytka nadajnika FM jest wyposażona w funkcje automatycznego wyszukiwania kanałów i przechowywania radia, z zakresem częstotliwości dźwięku od 50 Hz do 18 KHz, wygodnym w obsłudze.

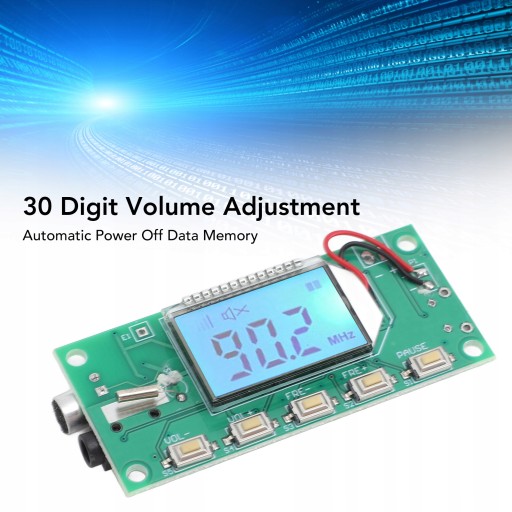

4. REGULACJA GŁOŚNOŚCI: Wbudowana 30-cyfrowa regulacja głośności, obsługa przycisków i obsługa poleceń szeregowych AT, automatyczne przełączanie wyjścia głośnikowego i słuchawkowego.

5. PAMIĘĆ DANYCH: Wyposażona w funkcję automatycznego zapamiętywania danych w przypadku zaniku zasilania, automatycznie wyszukującą sygnały wszystkich pasm częstotliwości z pasmami częstotliwości i przechowującą pamięć.

6. REDUKCJA SZUMÓW: Można ustawić przetwarzanie progowe szumu cyfrowego DSP, automatycznie wyciszać, gdy nie ma sygnału, z dala od irytujących szumów tradycyjnej transmisji FM.

. Płytka nadajnika DSP PLL FM Moduł cyfrowej

. Płytka nadajnika DSP PLL FM Moduł cyfrowej

Specyfikacja:Typ artykułu: Moduł nadajnika

Materiał: PCB

Moc wyjściowa: 100mW

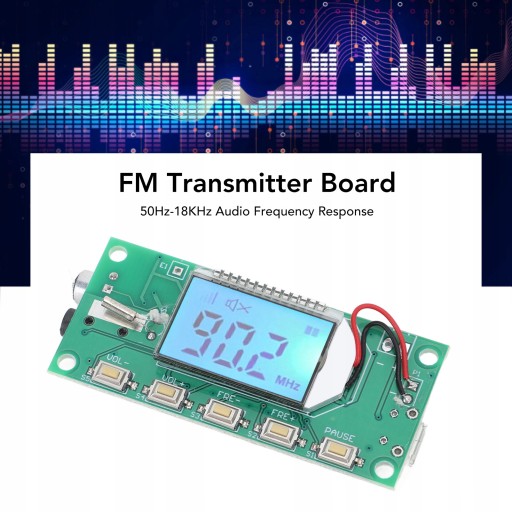

Zakres odpowiedzi częstotliwościowej audio: 50 Hz-18 KHz

Częstotliwość transmisji: wyłącz radio kampusowe w zakresie 87,0 MHz–108,0 MHz i włącz radio kampusowe w zakresie 76,0 MHz–108,0 MHz

Rozmiar kroku regulacji częstotliwości: 0,1 MHz/czas (krótki przycisk), 1,0 MHz/czas (długi przycisk)

Metoda modulacji: Standardowa modulacja częstotliwości FM

Kanały: LINE kanał USB (stereo), kanał MIC (mono)

Równoważny poziom hałasu: ≥30dB (jakość dźwięku zbliżona do jakości dźwięku CD)

Napięcie zasilania: DC 3,0 V-5,0 V

Prąd roboczy: 35mA

Antena transmisyjna: Antena biczowa 75 cm / 29,5 cala

Odległość transmisji: podłączona do standardowej anteny biczowej 75 cm, przystosowana do stacji radiowej Tecsun, promień zasięgu pomiarowego na terenach otwartych wynosi 100 metrów. (Może się nieznacznie różnić ze względu na różne środowiska użytkowania)

Zasilacz:

Moduł odpowiada portom - , a następnie zaciskom ujemnym i dodatnim zasilania (akumulatora). Zalecane są baterie lub inne źródła zasilania. Nie można używać zasilaczy impulsowych bez filtrów (takich jak zasilacze impulsowe niskiej jakości, np. ładowarki do telefonów komórkowych), w przeciwnym razie prąd powstający w wyniku zakłóceń będzie miał wpływ na normalną pracę modułu. Normalne napięcie pracy modułu wynosi 3,0-5,0 V, należy uważać, aby nie przekroczyć zakresu napięcia zasilania

Przycisk:

Głośność /-: Naciśnij głośność /- i naciskaj /- w sposób ciągły

Częstotliwość /-: Naciśnij częstotliwość /- 0,1 MHz i przytrzymaj w sposób ciągły /- 1 MHz

Wyciszenie: Naciśnij ten klawisz, aby wyciszyć/wyłączyć wyciszenie

Antenowy port ANT służący do podłączenia anteny FM w celu lepszej transmisji sygnałów FM, zalecana jest zewnętrzna antena biczowa o długości 75 cm, umieszczona blisko anteny bez przeszkód

Połączenie audio USB:

Jeśli potrzebujesz funkcji transmisji audio USB tego modułu, musisz podłączyć kabel USB do komputera. Port USB jest kompatybilny ze zwykłymi telefonami komórkowymi i można go podłączyć do modułów telefonu i komputera za pomocą kabla USB. Ponieważ komputer ma wyjście USB 5 V, możesz podłączyć komputer bezpośrednio do portu USB, który zasila moduł. Po podłączeniu komputera przez USB moduł automatycznie przejdzie w tryb odtwarzania dźwięku z komputera, na ekranie LCD wyświetli się komunikat PC, komputer automatycznie zainstaluje sterownik, a moduł otrzyma nazwę urządzenia karty dźwiękowej CD002, ustaw wbudowany głos komputerowy , włączone włącz urządzenie audio CD002, system komputerowy poprzez ten moduł audio, tryb transmisji FM,

Połączenie audio LINE:

Jeśli potrzebujesz kanału LINE (wejście LINE) modułu jako nadajnika źródłowego, po prostu podłącz kabel audio do tego modułu (wtyczka audio 3,5 mm), a drugi koniec podłącz do otworu urządzenia audio (takiego jak słuchawki telefonu komórkowego). a moduł automatycznie przełącza się na kanał LINE nadajnik FM jako źródło. O ile dostosujesz się do częstotliwości transmisji radia FM w pobliżu i konsystencji modułu, dźwięk będzie słyszalny od strony telefonu

Mikrofon bezprzewodowy FM:

Jeśli potrzebujesz tego modułu jako źródła do transmisji MIC, LINE, wystarczy odłączyć kabel i kabel USB (to znaczy nie ma połączenia LINE i USB), moduł automatycznie wykorzystuje kanał MIC FM jako źródło transmisji, moduł ten ma mikrofon korpusowy o bardzo wysokiej czułości, mikrofon bezprzewodowy można zastosować w zależności od potrzeb, do przechowywania matki i dziecka. Należy pamiętać, że należy używać tego nadajnika modułu do wychwytywania efektu podczas regulacji głośności

. Płytka nadajnika DSP PLL FM Moduł cyfrowej

. Płytka nadajnika DSP PLL FM Moduł cyfrowej

Lista pakietów:1 x moduł nadajnika
