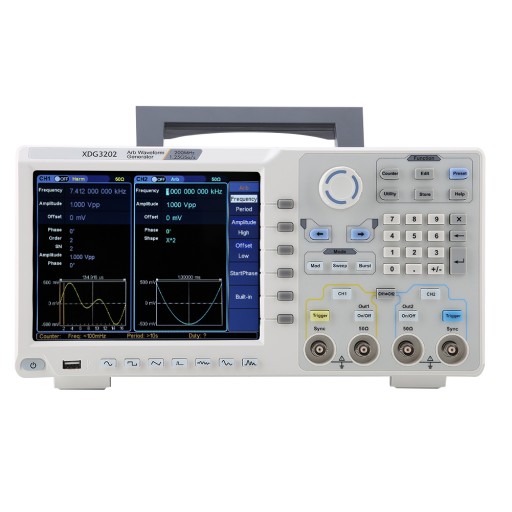

XDG3202 8-дюймовый генератор сигналов с генераторами

Funkcja:

1. Zastosuj zaawansowaną technologię DDS, częstotliwość wyjściowa do 200 MHz.

2. Maksymalna częstotliwość próbkowania 1,25GSa/s, rozdzielczość częstotliwości 1uHz.

3. Rozdzielczość pionowa 14 bitów, długość fali arbitralnej 1M punktów.

4. Bogate wyjście przebiegów: 6 podstawowych przebiegów, wbudowany sinc, wykładniczy wzrost, wykładniczy spadek, elektrokardiogram, gauss, Haversine, Lorentz, podwójny dźwięk, napięcie prądu stałego, łącznie 152 rodzaje.

5. Bogate funkcje modulacji: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, wyjściowe skanowanie liniowe/logarytmiczne i przebieg ciągu impulsów.

Specyfikacja:

• Cechy:
• 1. Zastosuj zaawansowaną technologię DDS, częstotliwość wyjściowa do 200 MHz.
• 2. Maksymalna częstotliwość próbkowania 1,25GSa/s, rozdzielczość częstotliwości 1uHz.
• 3. 14-bitowa rozdzielczość pionowa, długość fali arbitralnej 1M punktów.
• 4. Bogate przebiegi wyjściowe: 6 podstawowych przebiegów, wbudowany sinc, wykładniczy wzrost, wykładniczy spadek, elektrokardiogram, gauss, Haversine, Lorentz, podwójne audio, napięcie prądu stałego, łącznie 152 rodzaje.
• 5. Obfite funkcje modulacji: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, wyjściowe skanowanie liniowe/logarytmiczne i przebieg ciągu impulsów.
• 6. Wbudowany, precyzyjny miernik częstotliwości z zakresem częstotliwości 100 MHz–200 MHz.
• 7. Obsługa SCPI, funkcja komunikacji Labview.
• 8. 8-calowy (800x600 pikseli) wyświetlacz TFT LCD o wysokiej rozdzielczości. Specyfikacja:
• Wtyczka: wtyczka EU
• Napięcie: AC 220 V
• Model XDG3202

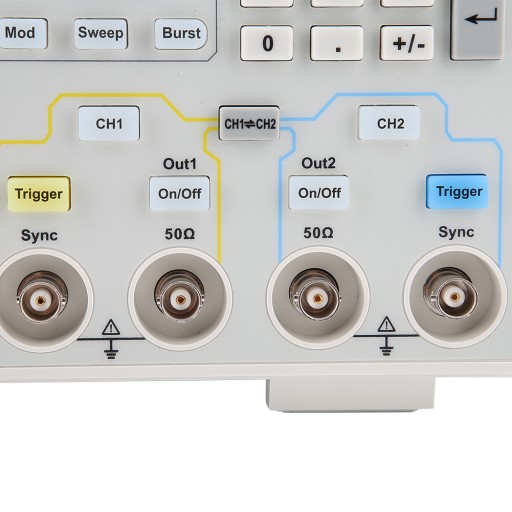

• Kanał 2
• Częstotliwość wyjściowa 200 MHz
• Częstotliwość próbkowania 1,25GSa/s
• Rozdzielczość pionowa 14 bitów
• Przebieg
• Standardowy przebieg sinusoidalny, prostokątny, impulsowy, rampowy, szumowy i harmoniczny
• Fala arbitralna, wykładniczy wzrost, wykładniczy spadek, sin(x)/x, fala schodkowa i inne, łącznie 152 wbudowane przebiegi i przebieg arbitralny zdefiniowany przez użytkownika
• Częstotliwość (rozdzielczość 1 uHz)
• Sinus 1 uHz – 200 MHz
• Kwadratowy 1 uHz – 50 MHz
• Impuls 1 uHz – 25 MHz
• Rampa 1 uHz – 5 MHz
• Harmoniczne 1 μHz – 100 MHz
• Hałas 120 MHz (-3dB, typowo)
• Wbudowany przebieg arbitralny: 1uHz – 15MHz Kształt fali zdefiniowany przez użytkownika: 1uHz – 50MHz
• Dokładność ±1 ppm, 0°C - 40°C
• Amplituda
• Amplituda wyjściowa (50Ω) 1mVpp –10Vpp (≤40MHz); 1 mVpp – 5 Vpp (≤80 MHz) 1 mVpp – 2,5 Vpp (≤120 MHz); 1mVpp - 1Vpp (≤250MHz)
• Amplituda wyjściowa (wysoka rezystancja) 2mVpp –20Vpp (≤40MHz); 2mVpp - 10Vpp (≤80MHz); 2mVpp -5Vpp (≤120MHz); 2mVpp - 2Vpp (≤250MHz)
• Dokładność ±(1% |ustawienia| + 1mVpp) (typowo, sinus 1 kHz, przesunięcie 0 V)
• Impedancja wyjściowa 50 Ω (typowo)
• Zakres przesunięcia prądu stałego (50 Ω) ±(5 Vpk – amplituda Vpp/2)
• Zakres (obwód otwarty, wysokie Z) ±(10 Vpk – amplituda Vpp/2)
• Dokładność ±(1% |ustawienia| + 1mV + amplituda Vpp x 0,5%)
• Rozdzielczość 1 mV lub 4 cyfry
• Czystość widma fali sinusoidalnej
• Zniekształcenia harmoniczne (typowe (0 dB)) DC – 1 MHz: 1 MHz – 10 MHz: 10 MHz – 120 MHz: 120 MHz – 250 MHz:
• Całkowite zniekształcenia harmoniczne <0,05%, 10 Hz do 20 kHz, 1 Vpp
• Fałszywe (nieharmoniczne) (typowe (0 dB))  ≤10 MHz:  > 10 MHz:
