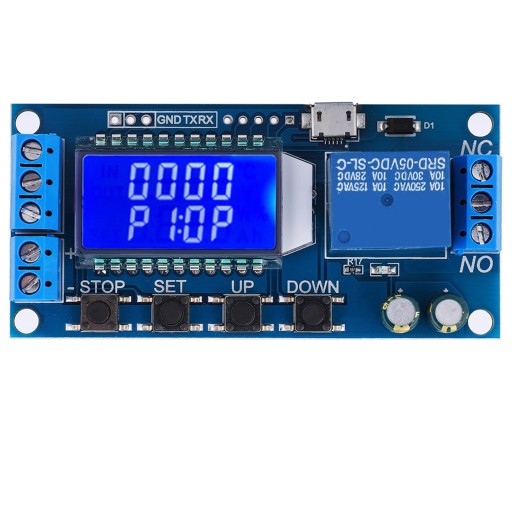

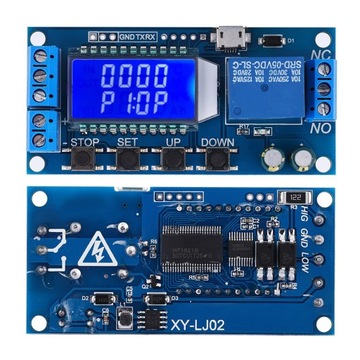

5В 12В 24В ЖК-РЕЛЕ ТАЙМЕРА 0,01 с-9999 мин

Cechy:

1. Dzięki ekranowi LCD aktualny tryb i parametry są jasne na pierwszy rzut oka.

2. Obsługa wyzwalacza wysokiego lub niskiego poziomu, kontrola ilości przełączników, odpowiednia dla większości zastosowań.

3. Szerokie napięcie zasilania 6 ~ 30 V, obsługuje zasilanie micro USB 5.0 V, bardzo wygodne w użyciu.

4. Obsługa przesyłania danych UART i ustawiania parametrów.

5. Jednoprzyciskowa funkcja zatrzymania awaryjnego (przycisk STOP), z zabezpieczeniem przed odwrotnym połączeniem.

6. Dodaj tryb uśpienia, po włączeniu, bez operacji w ciągu 5 minut, automatycznie wyłącz podświetlenie LCD, dowolne przyciski budzą ekran.

7. Można ustawić różne parametry 0P, CL, LOP, parametry te są od siebie niezależne i zapisywane oddzielnie.

8. Automatycznie zapisuj wszystkie ustawienia parametrów w przypadku awarii zasilania.

9. Płytka drukowana klasy przemysłowej, z izolacją transoptora w celu zwiększenia zdolności przeciwzakłóceniowej.

Specyfikacja:

Typ artykułu: moduł przekaźnika opóźniającego

Napięcie robocze: 6--30 V

Zakres czasowy: 0,01 s-9999 min (ciągle regulowany)

Źródło sygnału wyzwalania: wyzwalacz wysokiego poziomu (3,0 V ~ 24 V), wyzwalacz niskiego poziomu (0,0 V ~ 0,2 V), kontrola ilości przełączania (przełącznik pasywny) <

Zdolność wyjściowa: może sterować urządzeniami w zakresie 30 V 5A lub 220 V 5A

Prąd spoczynkowy: 15mA

Prąd roboczy: 50mA

Żywotność:> 100 000 razy

Temperatura pracy:-40 ~ 85 ° C

Rozmiar: 88 x 3,8 x 1,9 cm / 3,15 x 1,5 x 0,75 cala

Jak wybrać zakres czasowy:

W interfejsie modyfikacji parametrów OP/CL krótko naciśnij przycisk STOP, aby wybrać zakres czasu:

XXXX: Zakres czasowy wynosi 1s~9999s

XXX.X: Zakres czasowy to 0.1s 999,9s

XX.XX: Zakres czasowy wynosi od 0,01s do 99,99s

X.X.X.X: Zakres czasowy wynosi od 1 min do 9999 min

Ustawienia parametru:

Opis parametrów: OP: czas przewodzenia, CL: czas rozłączenia, LOP: numer cyklu (1-9999 razy, ''----'' oznacza nieskończoną pętlę)

a) Wejdź do interfejsu ustawień, naciskając długo przycisk SET;

b) Najpierw ustaw tryb pracy, tryb pracy miga przypomnienie, ustaw tryb pracy, naciskając krótko przycisk UP/DOWN;

c) Krótko naciśnij przycisk SET, aby wybrać tryb pracy i wprowadzić ustawienia parametrów systemu;

d) w interfejsie ustawień parametrów systemu krótko naciśnij przycisk SET, aby przełączyć parametry systemu do modyfikacji, krótkie naciśnięcie/długie naciśnięcie przycisku W GÓRĘ/W DÓŁ, ​​aby zmodyfikować;

e) W interfejsie modyfikacji parametrów OP/CL naciśnij STOP, aby przełączyć jednostkę czasu (1s/0,1s/0,01s/1min);

f) wszystkie parametry są ustawione, naciśnij i przytrzymaj przycisk SET, aby zapisać ustawienia parametrów i wyjść z interfejsu ustawień;

Opis trybu pracy:

P1: po wyzwoleniu sygnału przekaźnik włącza czas OP, a następnie wyłącza się; w czasie OP sygnał jest ponownie wyzwalany.

P2: po wyzwoleniu sygnału przekaźnik włącza czas OP, a następnie wyłącza się; w czasie OP sygnał wyzwala ponowne zliczanie

P3: po wyzwoleniu sygnału przekaźnik włącza czas OP, a następnie wyłącza się; w czasie OP sygnał ponownie wyzwala reset, przekaźnik jest odłączony, a odliczanie jest zatrzymane.

P4: po podaniu sygnału wyzwalającego przekaźnik włącza czas OP po wyłączeniu przekaźnika, a przekaźnik jest wyłączany po zakończeniu odmierzania czasu;

P5: daj sygnał wyzwalający, po tym, jak przekaźnik włączy czas OP, przekaźnik wyłączy czas CL, a następnie zapętli powyższą akcję, sygnał zostanie podany ponownie w cyklu, przekaźnik zostanie odłączony, odliczanie czasu zostanie zatrzymane; można ustawić liczbę cykli (LOP);

P6: nie jest wymagany sygnał wyzwalający po włączeniu zasilania, przekaźnik włącza czas OP, przekaźnik wyłącza czas CL, a powyższa czynność jest cykliczna; można ustawić liczbę cykli (LOP);

P7: funkcja zatrzymania sygnału Jeśli jest sygnał wyzwalający, czas jest wyczyszczony, przekaźnik pozostaje włączony; gdy sygnał zniknie, przekaźnik jest wyłączany po odmierzeniu czasu OP; podczas odliczania jest sygnał i odliczanie jest skasowane;

Dodatkowa funkcja:

a) Funkcja automatycznego uśpienia: W uruchomionym interfejsie naciśnij lub przytrzymaj przycisk STOP, aby aktywować lub dezaktywować funkcję automatycznego uśpienia (wybierz L-P, aby uruchomić funkcję uśpienia, wyłączyć, aby wyłączyć funkcję uśpienia);

b) Wybór funkcji przekaźnika: W interfejsie obsługi funkcja przekaźnika jest aktywowana lub dezaktywowana przez krótkie naciśnięcie przycisku STOP, „włączony” spełnia warunek przewodzenia, przekaźnik jest normalnie włączony, a „OFF” spełnia warunek przewodzenia, oraz przekaźnik nie jest włączony; 'OFF' W stanie system miga 'OUT';

c) Widok parametrów: w uruchomionym interfejsie krótko naciśnij przycisk SET, aby wyświetlić bieżące ustawienia parametrów systemu, co nie wpływa na normalne działanie systemu;

d) Przełączanie zawartości wyświetlacza: W trybie P-5 P-6, przełącz zawartość wyświetlacza (czas działania/numer cyklu) poprzez krótkie naciśnięcie przycisku DOWN;

Lista pakietów:

1 x moduł przekaźnika opóźniającego
