ФРЕЗЕРНО-ФРЕЗЕРНЫЙ ПЛОТТЕР ДЛЯ НЕСТИНА 1300х2500 9кВт АВТОСМЕНА ИНСТРУМЕНТА

Frezarka CNC C1325 ATC (1300x2500) automatyczna wymiana narzędzia

CORMAK 1325 ATC PREMIUM (1300x2500 mm) to dynamiczny i precyzyjny ploter frezujący oparty na podzespołach światowych producentów, odpowiedni do najcięższych zadań, który świetnie sprawdza się w produkcji na skalę przemysłową. Dzięki wykorzystanej technologii, możemy określać siebie jako jednego z liderów na polskim rynku.

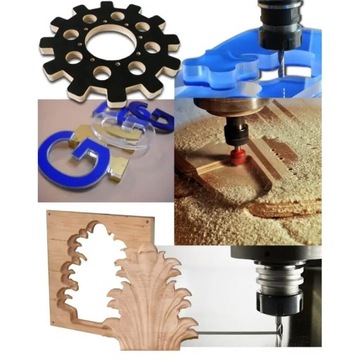

Stała kontrola jakości i użyte podzespoły w konstrukcji maszyny gwarantują wysoką jakość obróbki materiałów typu: drewno, płyt drewnopodobnych, MDF, OSB, PCV, HPL, sklejek, plexi, dibond, carbon, alucobond.

Wybierając Naszą ofertę zyskują Państwo maszynę spełniającą oczekiwania w rozsądnym budżecie oraz wsparcie na każdym etapie inwestycji.

Opis maszyny

1. Stół roboczy

• Stół sekcyjny z CZTEREMA niezależnymi sekcjami podciśnieniowymi, wykonany ze sztywnych i wytrzymałych płyt HPL,
• Każda sekcja posiada otwory, do których poprzez system rur doprowadzane jest podciśnienie z pompy próżniowej,
• Otwory główne w stole podciśnieniowym posiadają zaślepki, dzięki którym można mocować różne formaty materiałów,
• Powierzchnia stołu roboczego pokryta jest siecią kanalików, która pozwala na równomierne rozprowadzenie podciśnienia na całym jego obszarze,
• Posiada rowki umożliwiające również ręczne mocowanie materiału

2. Wrzeciono HQD

• Bezszczotkowe wrzeciono renomowanego producenta wysokiej klasy o mocy 9 kW, zasilane przez falownik, z zabezpieczeniem przeciążeniowym.
• Elektrowrzeciono frezarskie wyposażone w innowacyjny system chłodzenia POWIETRZEM.
• Przystosowane do automatycznej wymiany narzędzi co skraca czas obróbki poprzez brak przestoju związanego z ręczną zmianą frezu.
• Automatyzacja pozwala na wykorzystanie wszystkich narzędzi w procesie produkcji bez konieczności kalibracji i zatrzymania cyklu produkcji

3.Napęd

• Energooszczędne napędy wysokiej klasy Serwonapędy Leadshine o mocy 1500W i wysokim momencie trzymającym (Podwójny na osi Y)
• kontrolowane przez cyfrowy sterownik NK-105 G3 zapewniają doskonałej jakości obróbkę przy zachowaniu wysokich prędkości roboczych w poszczególnych kierunkach.
• Bezszczotkowe silniki servo  napędzające osie X, Y przenoszą napęd poprzez wysokiej klasy przekładnie planetarne.
• Oś Z gdzie kluczowe znaczenie ma precyzja pozycjonowania, napędzana jest przez wzmocnioną śrubę kulową.
• Przemieszczanie bramy wzdłuż osi X i Y odbywa się za pośrednictwem listw prowadzących HIWIN i kół zębatych o skośnym uzębieniu, które gwarantują wieloletnią bezawaryjną pracę, zostały wykonane z wysokiej jakości utwardzanej i hartowanej stali.
• Zastosowane we wszystkich osiach profesjonalne szyny trapezowe marki HIWIN poddawane są kontroli zgodności, a procedury testowe przeprowadzane są na każdym etapie montażu.
• Centralny bezobsługowy system smarowania najważniejszych ruchomych elementów: wózków i śruby kulowej. Pozwala to na oszczędność czasu i ochronę najważniejszych ruchomych podzespołów.

4. Konstrukcja

• Konstrukcja bramy przesuwnej wykonana jest z odlewu żeliwnego osiągającego niesamowitą sztywność bardzo dobrze pochłania drgania powstające podczas obróbki.
• Sztywna konstrukcja stołu , wykonana z żebrowanej stali wyklucza powstawanie drgań podczas procesu produkcji.

5. Magazyn 4 narzędzi + czujnik pomiaru narzędzia

• Maszyna wyposażona jest w 4-pozycyjny liniowy magazyn narzędzi, zestaw stożków ISO30 oraz tuleje ER32
• W komplecie oprawki: ISO30 i tulejki do mocowania narzędzi o wymiarach:

  1/2" - 6 szt.; 1/8" - 2 szt.; 3-4mm - 2 szt.; 5-6mm - 4 szt.; 7-8mm - 2 szt.; 9-10mm - 2 szt.

• Każda frezarka CNC wyposażona jest w precyzyjny czujnik wysokości narzędzia osi  Z, który eliminuje czas na poprawki pomiarów po każdej wymianie narzędzia.

6. Pompa podciśnieniowa i stopa odciągowa

• Zastosowanie pompy próżniowej znacznie zwiększa siłę mocowania obrabianych detali na stole maszyny, dzięki czemu materiał nie przemieszcza się.
• 4 niezależne sekcje podciśnieniowe.
• Stopa odciągowa poruszana pneumatycznie, umieszczona jest przy wrzecionie umożliwia podłączenie każdego odciągu wiórów zachowując czystość obróbki, bezpieczeństwo i jednocześnie zachowując precyzję pracy.

Oferujemy obrabiarki z prawdziwym CE UE DTR - certyfikowane przez najlepszych w UE.

Wybierając markę CORMAK wybierasz precyzję obróbki i długą żywotność, spokój i bezpieczeństwo swoje lub pracowników.

Nie szukamy firm zewnętrznych , posiadamy własny serwis (usługi gwarancyjne/pogwarancyjne/szkolenia/uruchomienia/prezentacje maszyn) w naszej siedzibie CORMAK

Parametry techniczne

• Pole Robocze: 1300x2500 mm
• Oś Z: 300 mm
• Konstrukcja: Ramię - odlew żeliwny / stół - stal spawana
• Napędy: Serwonapędy Leadshine o mocy 1500W
• Stół: teowy / hybrydowy
• Moc wrzeciona: 9 kW
• Wrzeciono: HQD chłodzone powietrzem (opcjonalnie mgła olejowa)
• Obroty wrzeciona: od 6000 do 24000 obr/min
• Zasilenie: 400 V, sprężone powietrze min. 8 bar
• Dokładność re-pozycjonowania: 0,01 mm
• Łożyskowanie liniowe: szyny trapezowe, wózki Hiwin
• Mocowanie materiału: próżniowe, hybrydowe
• Pompa: próżniowa 2x7,5 kW (opcjonalnie)
• Oprogramowanie: UCanCAM V12 w polskiej wersji językowej
• Wymiary: 4070 x 2870 x 1900 mm
• Waga: 2050 kg

Maszyna jest wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu. W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.

Wyposażenie

Bariery ochronne najwyżej klasy:

• Opcjonalnie dostępne najwyższej jakości bariery ochronne świetlne
• Strefa bezpieczeństwa wyznaczona przez czujniki nie pozwala na przedostanie się w obszar pracy maszyny
• Komplet barier zapewnia bezpieczeństwo operatora

• Wrzeciono chłodzone powietrzem, wersja Premium
• Serwonapędy Leadshine o mocy 1500W
• Podwyższona brama w osi Z na 300mm
• Stół podciśnieniowy - 4 niezależne sekcje podciśnieniowe+  stół t-rowkowy do ręcznego mocowania materiału (uchwyty w zestawie)
• Czujnik pomiaru narzędzia w zestawie
• Narzędzia, zestaw tulei , stopy poziomujące, stopa odciągowa i inne akcesoria
• Sterowanie NK-105 G3
• Maszyna wyposażona w funkcję zapamiętywania ostatniej ścieżki G-codu (W razie awarii lub przerwania zasilania rozpoczyna pracę od ostatniego punktu bez utraty czasu oraz materiału.
• Najnowsze oprogramowanie UCanCAM V12 w polskiej wersji językowej
• Zestaw narzędzi: frezy, wiertła, uchwyty

Wyposażenie opcjonalne

Pompy próżniowe podciśnieniowe 2x 7,5kW - 12000 netto (dodatkowo płatne)

Podwyższenie bramy w osi Z do 450 mm

Możliwość dołożenia mgły olejowej za dodatkową opłatą

*Rozładunek i umiejscowienie maszyny po stronie klienta.

*Wtyczka zasilania po stronie klienta ze względu na różne gniazda 16a / 32a
