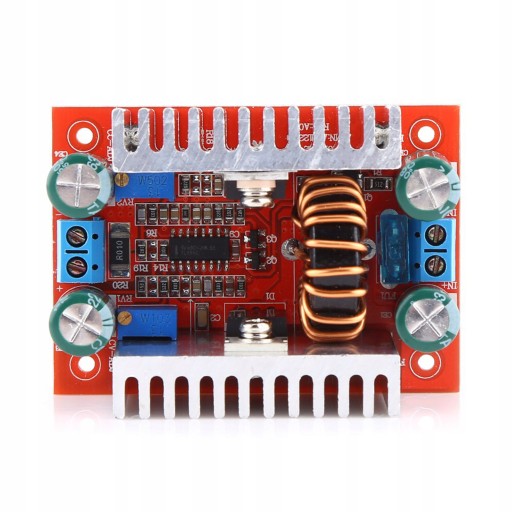

модуль повышения напряжения

Funkcje:

Jest to świetny moduł zasilacza o mocy 400 W DC do DC do sprzętu elektrycznego, produktów cyfrowych, laptopa itp.

Wejście i wyjście są wyposażone w zaciski śrubowe do wygodnego podłączania i odłączania przewodów.

Wysoka wydajność, maksymalna sprawność konwersji może wynosić 96%, a wydajność jest związana z napięciem wejściowym / wyjściowym, prądem i różnicą napięcia.

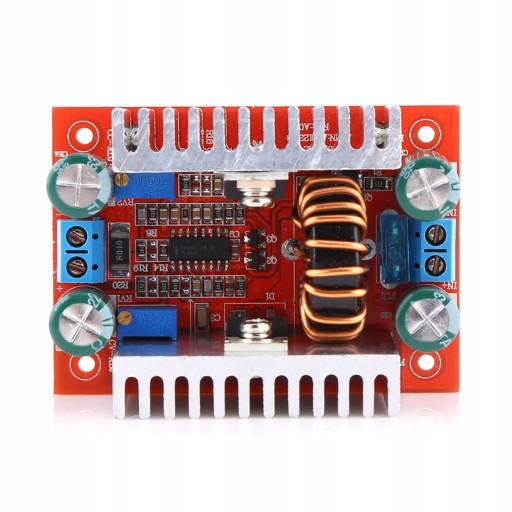

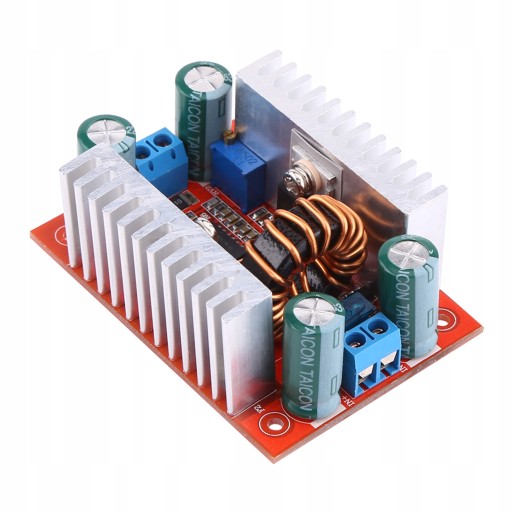

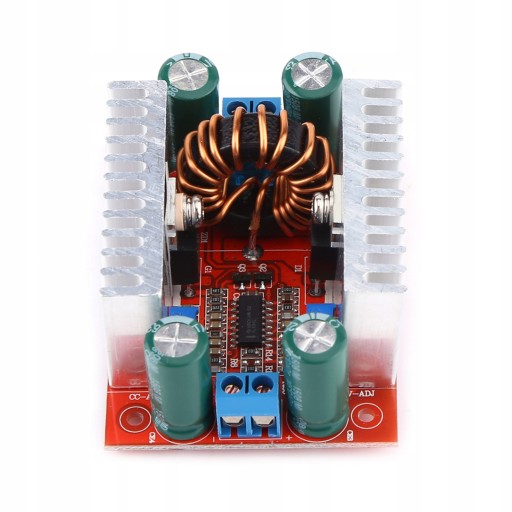

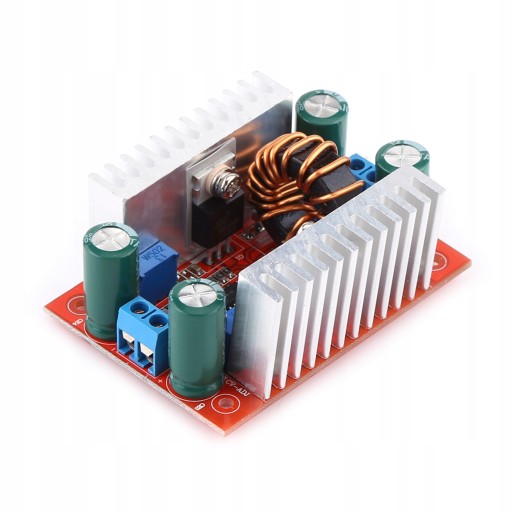

Istnieją 2 radiatory, które zapewniłyby lepsze odprowadzanie ciepła.

Może być również używany jako sterownik do lamp LED dużej mocy lub regulator napięcia do paneli słonecznych.

Specyfikacje:

Typ: nieizolowany moduł doładowania

Napięcie wejściowe: DC8,5 V do 50 V.

Napięcie wyjściowe: DC10V do 60 V (płynna regulacja, domyślnie 19 V)

Maks. Prąd wejściowy: 15A (proszę zwiększyć rozpraszanie ciepła, jeśli jest większe niż 8A)

Maks. Prąd wyjściowy: 12A (w odniesieniu do różnicy napięcia wejściowego i wyjściowego, im większa różnica napięcia, tym mniejszy będzie prąd wyjściowy. Proszę zwiększyć rozpraszanie ciepła, gdy prąd przekracza 7A)

Prąd spoczynkowy: 10mA (wzrośnie po konwersji 12 V na 20 V)

Zakres prądu stałego: od 0,2 do 12 A.

Moc wyjściowa = napięcie wejściowe * prąd

Temperatura pracy: od -40 ℃ do 85 ℃ (jeśli temperatura jest zbyt wysoka, należy zwiększyć rozpraszanie ciepła)

Częstotliwość: 150 KHz

Maks. Sprawność konwersji: 96% (wydajność jest związana z napięciem wejściowym / wyjściowym, różnicą prądu i napięcia)

Zabezpieczenie nadprądowe: tak (jeśli prąd wejściowy jest większy niż 15A, automatycznie zmniejszy napięcie wyjściowe)

Odwrotne zabezpieczenie wejścia: Nie

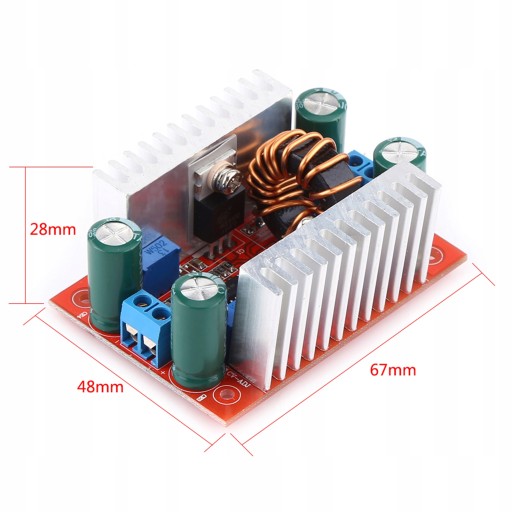

Rozmiar: 67 x 48 x 28 mm / 2,63 x 1,89 x 1,1 cala

Regulacja napięcia wyjściowego / prądu:

1, wyreguluj potencjometr „CV-ADJ” zgodnie z ruchem wskazówek zegara, aby zmniejszyć napięcie, przeciwnie do ruchu wskazówek zegara, aby zwiększyć napięcie.

2, wyreguluj potencjometr „CC-ADJ” w kierunku przeciwnym do ruchu wskazówek zegara o około 30 okręgów, aby zminimalizować prąd wyjściowy przed podłączeniem do obciążenia (zgodnie z ruchem wskazówek zegara, aby zwiększyć prąd, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć prąd). Następnie dostosuj „CC-ADJ” zgodnie z ruchem wskazówek zegara do bieżącej wymaganej wartości. Jeśli używasz modułu do ładowania akumulatora, podłącz do wyjścia po całkowitym rozładowaniu akumulatora. Ponieważ im więcej energii pozostanie w akumulatorze, tym mniejszy będzie prąd ładowania.

Paczka zawiera:

1 x moduł

Uwaga:

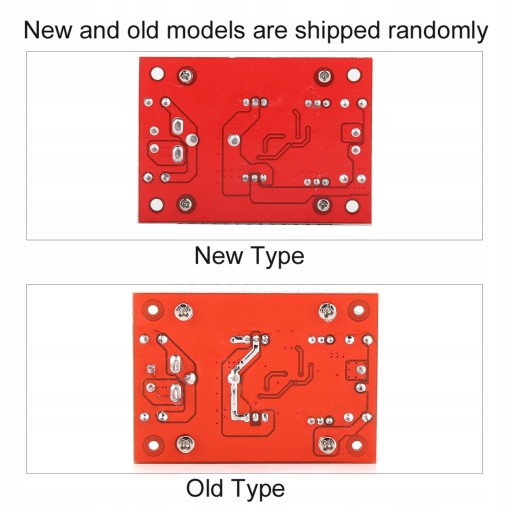

Należy pamiętać, że nowy typ i stary typ tego produktu zostaną wysłane losowo i upewnij się, że nie masz nic przeciwko przed złożeniem zamówienia.
