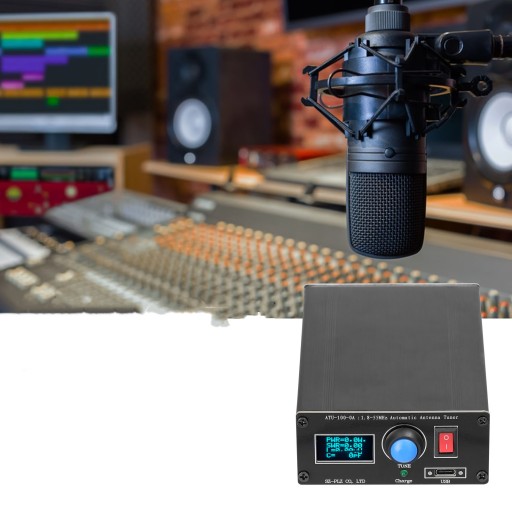

АНТЕННЫЙ ТЮНЕР ATU-100-0A 1,8-55 МГц

Krótkofalowy automatyczny tuner antenowy zawiera zestaw 7 kondensatorów i 7 cewek, co pozwala mu (przy dodatkowym wyposażeniu) działać w szerokiej paśmie częstotliwości, pokrywającym się z amatorskim pasmem HF 1.8-30MHz. Wbudowana bateria litowa, 3,7 V, 1800 mAh, możesz użyć kabla typu C, aby ją na kosztować. Zastosowany w wyświetlaczu OLED o długości 0.91 cala, możesz zobaczyć dane. Automatycznie dostrojony i nie wyposażony w standardowe, odpowiedni dla parametrów stacji radiowych. Możesz podejść.

Cechy:

Krótkofalowy automatyczny tuner antenowy zawiera zestaw 7 kondensatorów i 7 cewek, co pozwala mu (przy dodatkowym wyposażeniu) działać w szerokiej paśmie częstotliwości, pokrywającym się z amatorskim pasmem HF 1.8-30MHz.

Wykonany z wysokiej jakości materiału, opracowany na podstawie, o wysokiej jakości i wysokiej wydajności.

Wbudowana bateria litowa, 3,7 V, 1800 mAh, możesz użyć kabla typu C, aby ją na kosztować.

Zastosowany w wyświetlaczu OLED o długości 0.91 cala, możesz zobaczyć dane.

Automatycznie dostrojony, nie są wymagane żadne przewody ludzkie i standardowe, i jest to odpowiednik dla stacji radiowej.

Jeden przycisk do włączania/wyłączania, łatwy w użyciu, bardzo wygodny.

Instrukcje:

Podłącz radio, tuner antenowy ATU i antenę.

Przy pierwszym użyciu należy ustawić moc wyjściową radia lub wzmacniacza mocy w zakresie 20-30W, w razie czego urządzenia o dużej mocy mogą łatwo korzystać z tunera antenowego.

Ustaw tryb radia, tryb trybu modulacji częstotliwości.

Wybierz pasmo anteny do użycia, sprawdź moc 20-30W w oryginalnej modulacji częstotliwości, kliknij radio PTT, obserwuj PWR i SWR tunera antenowego ATU.

Przyciski ATU przy użyciu TUNE: krótki na przycisk (mniej niż 1 sekunda) przycisk ATU, jest w stanie resetowania, obciążenie na obciążenie (dłużej niż 1 sekunda) przycisk ATU jest w stanie urządzeń.

Jeśli wyświetlacz SWR tunera antenowego ATU w stanie nadawania wynosi > 2,0, oznacza to, że antena jest rozstrojona. 6. Musisz używać tunera antenowego. Naciśnij i wykorzystaj przycisk ATU tune, aby dostroić i włączyć wartość SWR. Jeśli SWR jest większy niż 3,0 po dostrojeniu, antena zostanie odstrojona. W przypadku nie zaleca się używania mocy większej niż 30W, a moc powinna być kontrolowana poniżej 30W; Po zauważeniu strojenia wyświetlacza SWR jest mniejszy niż 2,0, a maksymalna moc 100W może być wykorzystana do transmisji.

Dane techniczne:

Nazwa: Tuner ATU100

Materiał: stop aluminium;

Kolor czarny

Wyświetlacz: wyświetlacz OLED o przekątnej 0,91 cala;

Opłata: kabel USB typu C

Bateria: 1 * bateria litowa, 3,7 V, 1800 mAh (w zestawie)

Napięcie: typowe 12 V (DC10-15V, 13,8V)

Częstotliwość robocza: 1,8-55 MHz

Maksymalny pobór prądu: 400mA

Maksymalna moc robocza: 100 W

Maksymalna moc pomiaru: 150W

Minimalna moc uruchomienia do rozpoczęcia strojenia: 5W

Minimalna ograniczona moc pomiaru: 0,1 W

Krok pomiarowy dla mocy do 10W: 0,1W

Krok pomiarowy o mocy powyżej 10W: 1W

Dokładność pomiaru mocy: 10%

Maksymalna wydajność instalacji: 8,53uH

Minimalna długość kroku indukcyjności instalacji: 0,05uH

Maksymalna pojemność instalacji: 1869pF

Minimalna długość kroku instalacji: 10pF

Liczba zainstalowanych paneli: 3 (ON/OFF, AUTO, TUNE)

Rozmiar produktu: 160 * 90 * 40 mm / 6,30 * 3,54 * 1,57 cala

Waga produktu: 413g / 0,91lb

opakowania Rozmiar: 175 * 122 * 55 mm / 6,89 * 4,80 * 2,17 cala

Waga opakowań: 465g/1,03lb

Lista rzeczy do spakowania:

1 * Tuner ATU100

1 * kabel typu C;
