ЦИФРОВОЙ Осциллограф 2 в 1 FNIRSI, 2 канала, 180 МГц, 500 мА, генератор сигналов, 20 м.

Ręczny dwukanałowy generator sygnału cyfrowego oscyloskopu fluorescencyjnego 2 w 1. Jako oscyloskop ma szerokość pasma analogowego 180 MHz-3DB i częstotliwość próbkowania w czasie rzeczywistym 500 MSPS. Wbudowany generator sygnału funkcyjnego DDS 20 MHz z 14 rodzajami standardowych sygnałów funkcyjnych, amplituda wyjściowa ustalona na 1 VPP, częstotliwość fali sinusoidalnej do 20 MHz, inna częstotliwość przebiegu do 10 MHz. Wbudowana pamięć o pojemności 120 Mbit, umożliwia przechowywanie do 250 zestawów przebiegów i 90 zrzutów ekranu, umożliwia przeglądanie pełnoekranowych obrazów i wtórną analizę przechowywanych danych przebiegów. Podłącz do komputera za pomocą kabla USB, możesz bezpośrednio przeglądać lub kopiować zapisany plik obrazu BMP wewnątrz oscyloskopu.

【Konstrukcja 2w1 i niezawodna jakość】: Ręczny dwukanałowy generator sygnału cyfrowego oscyloskopu fluorescencyjnego 2w1. Jako oscyloskop ma szerokość pasma analogowego 180 MHz-3DB i częstotliwość próbkowania w czasie rzeczywistym 500 MSPS. Wbudowany generator sygnału funkcyjnego DDS 20 MHz z 14 rodzajami standardowych sygnałów funkcyjnych, amplituda wyjściowa ustalona na 1 VPP, częstotliwość fali sinusoidalnej do 20 MHz, inna częstotliwość przebiegu do 10 MHz.

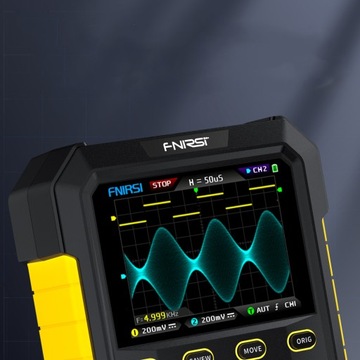

【Technologia cyfrowego wyświetlania fluorescencyjnego】: 2,8-calowy wyświetlacz IPS z wyraźną rozdzielczością, wyświetlaczem temperatury barwowej i możliwością wielopoziomowego wyświetlania w skali szarości; zmiany kształtu fali można wyraźnie zobaczyć w ciągu jednej minuty.

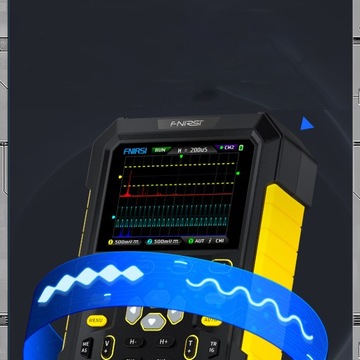

【Częstotliwość odświeżania przebiegu 50 000 wfms/s】: Lepsze przechwytywanie sygnału, aby nie było miejsca na ukrycie nieprawidłowych przebiegów.

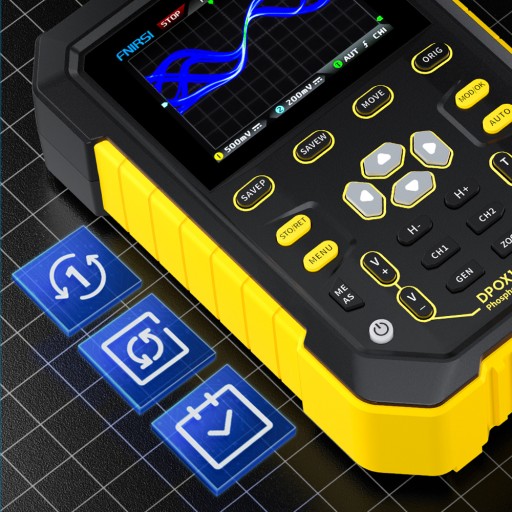

【Dokładny system wyzwalania w czasie rzeczywistym】: Z pełną funkcją wyzwalania, automatycznym, pojedynczym, regularnym trzema trybami wyzwalania; tryb wyzwalania zboczem narastającym, tryb wyzwalania zboczem opadającym.

【Adaptacyjne regulowane tłumienie wyzwalania】: Adaptuje sygnały o wysokiej częstotliwości, niskiej częstotliwości i wysokim poziomie szumu w celu czyszczenia stabilnych przebiegów.

【Tryb przewijania z dużą podstawą czasu】: W trybie przewijania można monitorować powolne zmiany poziomu w czasie rzeczywistym.

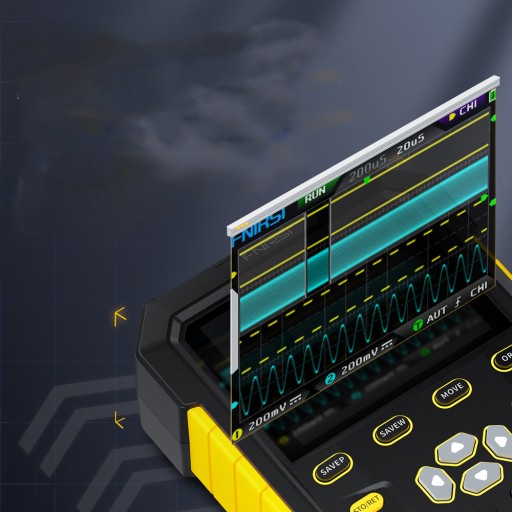

【Podstawa czasu skalowania ZOOM】: Zapewnia dodatkową podstawę czasu wzmocnienia. Może zapewnić efekt wzmocnienia 2–1000 razy w stanie pracy lub pauzy.

【Tryb cyfrowej fluorescencji XY】: Obsługuje technologię cyfrowej fluorescencji, dwukanałowe generowanie wykresu zamkniętej krzywej może być użyte do porównania amplitudy, częstotliwości i fazy dwóch grup sygnałów.

【Bardzo wysoki współczynnik sygnału do szumu o wysokiej czułości 5 mV】: Analogowy interfejs wykorzystuje doskonałe środki ekranowania i stabilny system sprzężenia zwrotnego; wszystkie części ze źródłami zakłóceń znajdują się z dala od analogowego interfejsu.

【Sprzętowy limit przepustowości 20M】: Analogowy interfejs ma wbudowany przełączany sprzętowy element ograniczający szerokość pasma 20 MHz, a szerokość pasma tłumienia -3DB wynosi 20 MHz po włączeniu.

【Specjalna funkcja wyjścia skróconego】: Przechwytuje część lub całość różnych sygnałów mierzonych przez oscyloskop w celu wykorzystania ich jako sygnału wyjściowego generatora sygnału. Można zapisać do 500 niestandardowych sygnałów.

【Zabezpieczenie przed wypaleniem przy wysokim napięciu 400 V】: Analogowy przedni stopień wejściowy został zaprojektowany z myślą o odporności na wysokie napięcie, a ogólna konstrukcja może osiągnąć odporność na wypalenie 400 V na dowolnym biegu.

【Wbudowany akumulator litowy】: Wbudowany akumulator litowy o dużej pojemności 3000 mAh, działający do 4 godzin, czas oczekiwania można ustawić w zakresie od 5 minut do 2 godzin, obsługuje szybkie ładowanie 5V2A.

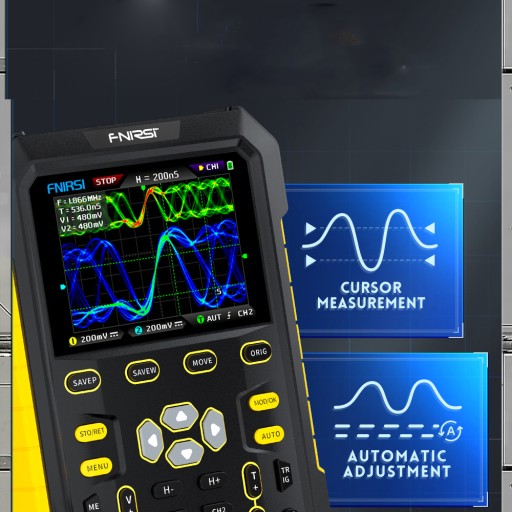

【Automatyczna regulacja jednym przyciskiem】: Ręczny pomiar kursora, wyposażony w wydajną funkcję automatycznej regulacji jednym klawiszem, pomiar sygnału jest łatwy i szybki; kursor dokładny pomiar parametrów przebiegu.

【Prosty wyświetlacz widma FFT】: Jakościowy przegląd bieżących składników widma sygnału.

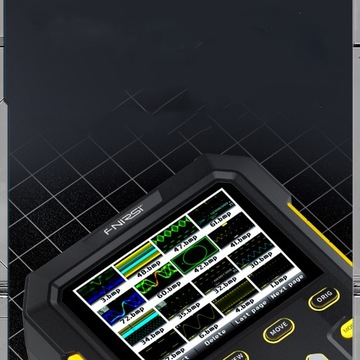

【Zapisywanie zrzutów ekranu zapisywanie przebiegów】: Wbudowana pamięć 120 Mbit, można zapisać do 250 zestawów przebiegów i 90 zrzutów ekranu, można przeglądać obrazy na pełnym ekranie i wtórną analizę przechowywanych danych przebiegów.

Dane techniczne:

Nazwa: Generator sygnału oscyloskopu 2w1

Materiał: tworzywa sztuczne

Język: angielski, rosyjski, portugalski, chiński regulowany

Bateria: 1 * wbudowana bateria 3000 mAh (w zestawie)

Liczba kanałów: 2

Szerokość pasma analogowego: 180 MHz

Maksymalna częstotliwość próbkowania: 500MSPS

Sprzężenie wejściowe: DC/AC

Czas narastania: 2,5 nS

Głębokość przechowywania: 120Kpt

Impedancja wejściowa: 1MQ-18PF

Czułość pionowa: 5 mV ~ 10 V (1X)

Zakres podstawy czasu: 5nS ~ 50S

DCDokładność: ±2%

Dokładność czasu: +0,01%

Architektura wyzwalacza: wyzwalacz cyfrowy

Tryb wyzwalania: automatyczny/pojedynczy/regularny

Zbocza wyzwalania: rosnące/opadające

Zakres testowy: 40 mV ~ 80 V (1X)

Miejsce na ekran: 90 arkuszy

Sygnał fali przechwytującej: 500

Wyjście fali przechwytującej: wsparcie

Limit przepustowości sprzętu 20M: wsparcie

Pomiar kursora: częstotliwość/okres/amplituda

Podstawa czasu skalowania ZOOM: wsparcie

Cyfrowa technologia fluorescencji: wsparcie

Regulowane automatyczne ograniczanie przepustowości: wsparcie

Technologia wyświetlania temperatury barwowej: wsparcie

Tryb przewijania: wsparcie

Tryb X-Y: wsparcie

Automatyczna regulacja: wsparcie

Menedżer przebiegów: wsparcie

Wysokie napięcie zapobiegające spalaniu: wszystkie przekładnie wytrzymują napięcie 400 V

Rozmiar ekranu: 2,8 cala

Rozdzielczość ekranu: 320*240

Proces wyświetlania ekranu: pełny widok IPS

Interfejs rozszerzeń: interfejs transmisji USB

Automatyczne wyłączanie: od 5 minut do 2 godzin

Aktualizacja oprogramowania sprzętowego: obsługa aktualizacji obrazu ISO

Wymagania dotyczące ładowania: 5 V-2 A

Pojemność baterii: 3000 mah

Pomiar parametrów: 12 rodzajów

Generator sygnału: 14 rodzajów standardowego sygnału funkcyjnego

Przechowywanie przebiegów: 250 grup

Rozmiar produktu: 135 * 90 * 40 mm / 5,31 * 3,54 * 1,57 cala

Rozmiar opakowania: 245 * 147 * 80 mm / 9,65 * 5,79 * 3,15 cala

Waga opakowania: 680 g / 1,50 funta

Lista rzeczy do spakowania:

1 *Generator sygnału oscyloskopu 2w1

2 * Sonda 200 m

1 * kabel USB

1 * Wytyczne
