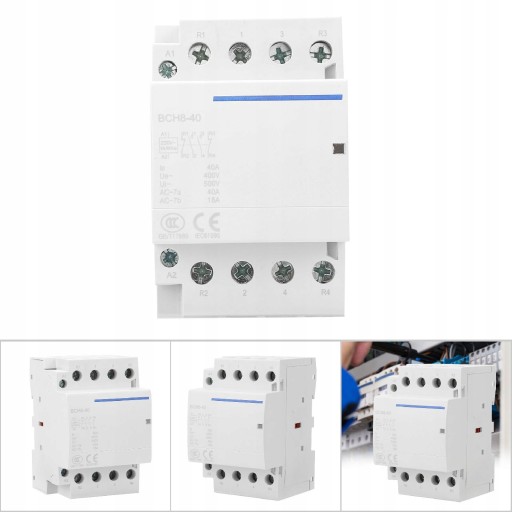

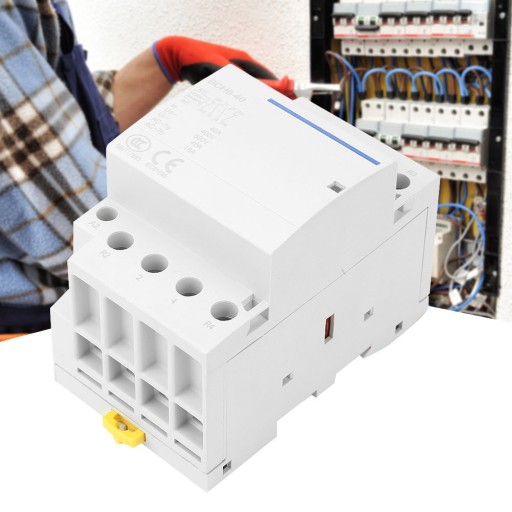

4P 40A 24V/230V 50/60Hz domowy stycznik AC 2NO2NC

Funkcja:1. Zaprojektowany do zastosowań domowych.

2. Zastosuj doskonały materiał izolacyjny, aby w dużym stopniu zwiększyć bezpieczeństwo pracy.

3. Kompaktowa konstrukcja modułowa, łatwa w montażu.

4. Schemat połączeń jest wydrukowany na powierzchni stycznika.

5. Brak hałasu i iskier elektrycznych podczas pracy.

. 4P 40A 24V/230V 50/60Hz domowy stycznik AC 2NO2NC

. 4P 40A 24V/230V 50/60Hz domowy stycznik AC 2NO2NC

. 4P 40A 24V/230V 50/60Hz domowy stycznik AC 2NO2NC

Specyfikacja:Cechy:

1. Zaprojektowany do zastosowań domowych.

2. Zastosuj doskonały materiał izolacyjny, aby w dużym stopniu zwiększyć bezpieczeństwo pracy.

3. Kompaktowa konstrukcja modułowa, łatwa w montażu.

4. Schemat połączeń jest wydrukowany na powierzchni stycznika.

5. Brak hałasu i iskier elektrycznych podczas pracy.

Specyfikacja:

Materiał: tworzywo sztuczne metal

Prąd znamionowy (w): 40A(AC-7a), 18A(AC-7b)

Konwencjonalny prąd termiczny (lth): 63A

Znamionowe napięcie zasilania sterowania (Us): 24 V AC/230 V AC (opcjonalnie)

Znamionowe napięcie izolacji (Ui): 500VAC

Znamionowe napięcie robocze (Ue): 400 V AC

Liczba biegunów: 4P 2NO2NC

Żywotność elektryczna: 100 000 razy

Żywotność mechaniczna: 1 000 000 razy

Maksymalna liczba operacji przełączania: 30 razy na godzinę

Waga opakowania: ok. 336g

Obowiązek znamionowy:

a) 8-godzinny dyżur

Jest to podstawowe zadanie, a konwencjonalny prąd grzewczy Ith stycznika jest określony przez ten układ roboczy.

b) Praca okresowa przerywana

Znamionowa częstotliwość pracy stycznika przy tym obciążeniu wynosi 30 razy/h, a współczynnik obciążenia 40%.

Działanie (działanie) Warunek:

Gdy temperatura otoczenia mieści się w zakresie od -5°C do 60°C, należy przyłożyć znamionowe napięcie zasilania sterowania Us do cewki ssącej stycznika, aby nagrzała się ona do stanu ustalonego. Następnie stycznik powinien być niezawodnie zamknięty pod dowolne napięcie (85% - 110%) Us. Jego napięcie uwalniania wynosi (20% ~ 75%) Us.

Lista pakietów:

1 * Stycznik AC
