Ограничитель перенапряжения 2P T2 (B) Фотогальваника постоянного тока

Ogranicznik przepięć lub odgromnik a także ochronnik przepięciowy to urządzenie do ochrony aparatury elektrycznej przed przejściowymi przepięciami. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

Model 2P-C (YL5-C40-PV)

Klasa ochrony T2

Bieguny 2P

Napięcie pracy 1000V

Poziom napięcia ochrony Up < 3,6kV

Czas odpowiedzi (ns) 25

Prąd max. Imax 40kA

Prąd próbny In20 kA

Montaż na szynie DIN TH35 mm

Wymiary 2 moduły

Sposób podłączenia

Miejsce montażu

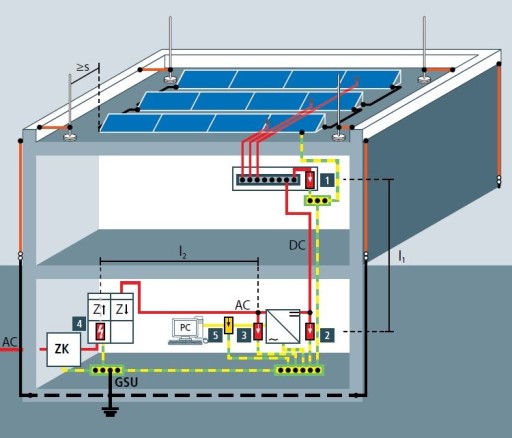

Ograniczniki Przepięć typu T2 montujemy przed inwerterem solarnym po stronie DC. Miejsce oznaczone na schemacie jako 2.

(w miejscu oznaczonym jako 1 stosujemy ogranicznik T1)

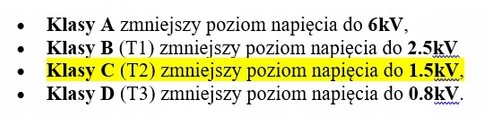

Jaki Ochronnik zastosować?

UWAGA

To nie jest ogranicznik EATON'a - jest to zamiennik który można stosować z powodzeniem zamiast markowych ograniczników
