NARZYNKA MF36 GWINT MF36x1.50 METRYCZNA GWINTOWNIK

Potrzebujesz niezawodnej narzynki HSS ?

Wybierz okrągłą narzynkę z hartowanej stali szybkotnącej HSS – zapewnia gładki, pełny gwint już przy pierwszym przejściu, wysoką trwałość ostrzy i pewną pracę w materiałach!

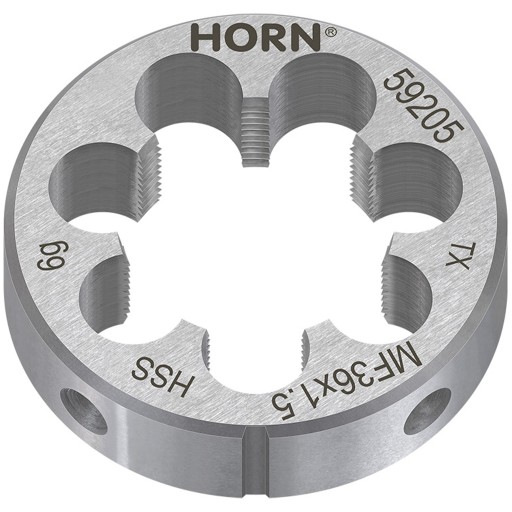

NARZYNKA HSS MF36 x 1.50mm

Przeznaczona do zastosowań ogólnych, do nacinania gwintów na wałkach i prętach ze stali konstrukcyjnej węglowej, niskostopowej, staliwa (Rm ≤ 600 MPa), metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

⚙️ Specyfikacja techniczna:

• marka: Horn.
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• nakrój: 1.75P.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Narzynka posiada otwory zaciskowe do mocowania w oprawkach o gniazdach ø65x18mm.

Wymiary (rysunek techniczny):

• Gwint narzynki (d₁): MF36
• Skok gwintu (P): 1.50 mm
• Średnica zewnętrzna (d₂): 65 mm
• Grubość narzynki (h₁): 18 mm
• Otwory wiórowe (W): 7
• Zalecana średnica wałka przed gwintowaniem: 35.88 mm

Normy:

✅ Zgodna z normą: DIN-EN 22 568.

✅ Norma gwintu: ISO DIN-13.

✅ Tolerancja gwintu: ISO (6g)

ZASTOSOWANIE:

➡️ Produkcja i naprawa maszyn: Idealne do gwintowania nowych i regeneracji zużytych gwintów metrycznych w elementach maszyn, urządzeń przemysłowych oraz konstrukcjach stalowych.

➡️ Odświeżanie gwintów: Skuteczne przy przywracaniu precyzyjnych gwintów na śrubach, sworzniach i wałkach metrycznych bez konieczności wymiany części.

➡️ Warsztaty ślusarskie i serwisowe: Niezastąpione w codziennej pracy warsztatów mechanicznych, motoryzacyjnych, utrzymania ruchu oraz hobbystycznych projektach DIY.

➡️ Regulowana szczelina (forma B): Okrągła narzynka z rozprężną szczeliną pozwala na drobną korektę średnicy gwintu w zakresie kilku setnych milimetra, co ułatwia uzyskanie wymaganej tolerancji.

➡️ Kompatybilność ze standardami: Zgodność z normą DIN-EN 22 568 oraz ISO DIN-13 gwarantuje jednakową geometrię zarysu (60°) we wszystkich rozmiarach, a technika pracy i parametry chłodzenia pozostają spójne niezależnie od średnicy.

⚠️ Zalecenia użytkowe

☑️ Chłodziwo / smar – stosuj wysokogatunkowy olej lub pastę do gwintowania, aby zmniejszyć tarcie, obniżyć temperaturę skrawania i wydłużyć żywotność narzynki.

☑️ Bezpieczeństwo – pracuj w okularach ochronnych, rękawicach roboczych, osłonkach słuchu i masce przeciwpyłowej; zawsze noś odpowiednie obuwie robocze.

☑️ Technika pracy – prowadź narzynkę prostopadle do osi pręta, wykonaj 1–2 pełne obroty do przodu, a następnie cofnij ją o ¼ obrotu, by przełamać wiór i ułatwić odprowadzanie opiłków.

☑️ Regulacja szczeliny – przed pierwszym nacięciem lekko poluzuj śrubę rozprężną, aby „otworzyć” narzynkę; po wstępnym nacięciu dokręć śrubę, by uzyskać wymiar nominalny i gładką powierzchnię gwintu.

☑️ Prędkość skrawania – dla stali konstrukcyjnych zaleca się 10–15 m/min, dla aluminium i miedzi 20–25 m/min; w przypadku twardszych materiałów warto obniżyć prędkość.

☑️ Czyszczenie i konserwacja – po użyciu usuń wióry sprężonym powietrzem, przetrzyj narzynkę olejem antykorozyjnym i przechowuj w suchym miejscu, by chronić ostrza przed korozją i uszkodzeniami.

Stosując się do tych wskazówek, zapewnisz sobie dłuższą żywotność narzynki oraz precyzyjne i powtarzalne gwinty przy każdym użyciu.
